Червяк в рулевой рейке что это
Дорого и сложно: что ломается в рулевых рейках с ГУР, и как их ремонтируют

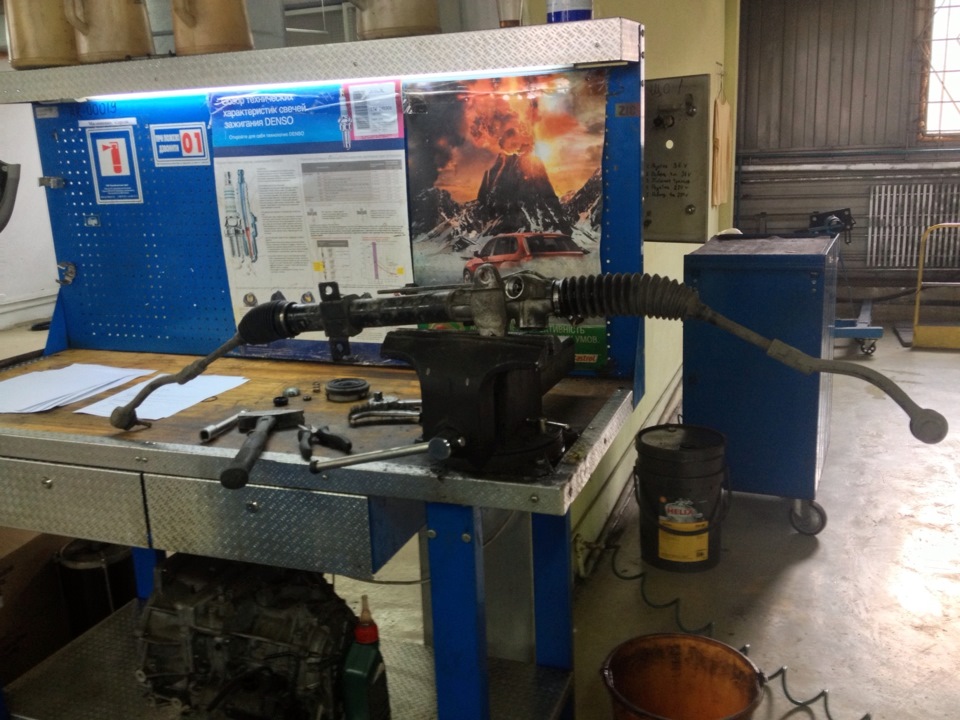

Реечный рулевой механизм с интегрированной системой гидроусилителя рулевого управления или, проще говоря, рейка с гидроусилителем – это то, ремонта чего надеется избежать хозяин любого подержанного автомобиля. Иногда при первых признаках неисправности вроде гудения насоса, стука рейки или подтекания жидкости машину и вовсе предпочитают продать, чтобы не связываться с дорогостоящим ремонтом. Если помните, мы уже описывали процесс замены рейки в сборе – но это самый простой вариант при условии неограниченного финансирования. Если же стоимость рейки становится причиной резкого выброса адреналина ввиду ее ценника, то прибегают к ее ремонту. Сегодня мы рассмотрим полный процесс ремонта рулевого механизма с гидроусилителем от момента попадания его в приемку (отдел приема) до момента передачи отремонтированного изделия заказчику, а попутно выясним, насколько это сложная операция, и почему она столь недешева.
Рейки с ГУР: как устроены и какими бывают
П о сути своей все реечные рулевые механизмы с гидроусилителем одинаковы. Однако при более подробном изучении можно выделить некоторые нюансы. Например, насечка зубьев на штоке рулевого механизма может быть прямой, под углом и с переменным шагом зубьев. Достоинства и недостатки каждого из вариантов в рамках этого материала рассматривать не будем.
Итак, принцип действия, как мы уже выяснили, один: шток перемещается во втулках, установленных в корпусе рулевого механизма, и уплотняется сальниками. Также существуют реечные механизмы с треугольным валом, как его называют мастера. Правда, одним и чуть ли не единственным из его достоинств можно назвать лишь возможность более раннего определения износа. В остальном он имеет только недостатки, самым существенным из которых является невозможность замены втулки и сальника штока без снятия поршня гидроусилителя (к этому мы еще вернемся ниже).
Шток рулевого механизма, независимо от исполнения, поджимается специальным упором, с помощью которого регулируется зазор в зацеплении. Вал ведущей шестерни рулевого механизма представляет собой единое целое с золотником. Золотник – это специальный перепускной клапан, который в зависимости от того, в какую сторону вы крутите руль, перенаправляет поток рабочей жидкости в полость справа или слева от поршня, смонтированного на штоке рулевого механизма, помогая тем самым вам во вращении руля. Поршень этот двигается внутри цилиндра, который является частью корпуса всего рулевого механизма.
Отдельно стоит упомянуть о вентиляции внутри рулевого механизма. Дело в том, что пыльники довольно плотно прижимаются к рулевым тягам и корпусу рулевого механизма, а потому при перемещении штока в одном из пыльников может создаться разрежение, что, в свою очередь, чревато ускоренным износом самого пыльника или, что еще хуже, подсосом пыли или грязи снаружи в корпус. Конструкторских решений данной проблемы существует три: вентиляционные каналы в штоке рулевого механизма, вентиляционные каналы в корпусе рулевого механизма, соединенные трубкой, и вентиляционные каналы в пыльниках, которые также соединены трубкой.
Последний подход, надо признать, самый ненадежный. Если трубку сорвет или повредится пыльник в месте подсоединения, рулевой механизм сразу же наполнится водой и грязью, что незамедлительно приведет вас туда, где побывали мы, чтобы создать данный материал.
Насосы ГУР
Прежде чем перейти к нюансам эксплуатации и поломок, стоит отдельно упомянуть один из наиболее дорогостоящих элементов ГУР – его насос. Существует два типа насосов, отличающихся по типу привода – с приводом от коленчатого вала двигателя и с приводом от электродвигателя. Сегодня мы рассматриваем насос в первом исполнении.
Устроен он довольно просто: две плиты, в которых вырезаны каналы забора и подачи рабочей жидкости, накрывают статорное кольцо с эллипсоидным профилем, внутри которого вращается ротор с лопатками.
Стуки в рейке. Заменили «червяк» в рулевой рейке.
Значит, стучала рейка — установили рем.комплект www.drive2.ru/l/1490517/, стук исчез. Руль стал тяжелее крутится, и на не заведенной машине руль стал больше болтаться.
Через некоторое время услышал привычный грохот на брущатке от рейки (правда не всегда издаёт звуки). Ещё снова таки на не заведенной если резко дергать руль влево/вправо то слышен металлический стук — вправо сильнее слышно и причем уже увеличился звук.
Поехал к ОД, те сначала сказали что покатайся пока, а позже заменим полностью рейка (т.к. мало времени и км прошло после рем комплекта). Покатался тысяч 6-7 пока нашел время и нервы чтоб заехать к ОД напомнить про стуки и замену рейки. И что? Инженер отнекивался мол тут всё норм, стук при повороте руля норм (типа выработка за почти 3 года и т.д и т.п.), а то что обещали рейку не помнит и повода пока нет менять… Чуть поспорил и решил забить на него и попробовать поехать к другому ОД. Если и тут ничего делать не захотят то будем возвращаться к старому методу (письменному с жалобой на имя директора), как выбивал замену задних амо.
Приехал значит к другому ОД. Те сначала сказали что норм, проехались стуков не услышал гарантийщик (понятное дело, ведь слышно хорошо на брущатке), а то что рулём на месте стук издает, так это мол норм типа выработка, не новое ведь.)))) Те же отмазки… Короче настоял на своём чтоб ещё раз глянули почему стучит на месте (слышно хорошо такой металлический звук). Глянул механик и сказал рейку нужно менять…
Написали бумажки по гар.замене и запрос на завод. Прошла неделя-две, заехал в гости, рейки еще нет, но завод запросил фото пробега и вин номера — сфоткали. Прошла еще неделя, ответ мол заказали вот-вот будет, ждём. Ещё неделя, сказали что завод постановил новое постановление мол не полностью рейку менять, а пробовать постепенно менять только её внутренности, типа корпус рейки мой старый оставят а внутри всё поменяют, говорит мол какой-то там «червяк» заменят.
Ну а если снова че не так будет, мол еще чет заменим, в конце концов новую закажем.
Вчера ОД позвонил и сообщил что пришел «червяк», приезжайте поставим. Приехал, поставили. Заняло примерно часа 2-2.30 времени.
Еще и сход/развал 3д на шару забацали.
Стук при резком вращении руля вправо/влево вроде исчез или стал тише/глуше/мягче… По крайней мере теперь одинаковые звуки что влево, что вправо. Громкого металлического звука вроде нет. (Может уже так и должно быть, что при резком вращении руля, градусов этак на 30, и вот под конец вращения слышен глухой стук/грохот? Но вращение не до упора конечно.)
Сильной отдачи в руль, как было раньше, вроде не заметил. Механик и я разницы в старой детали и новой вроде ничего не заметили. Странно… 🙂
Короче, нужно будет еще покататься толком, в том числе и по брусчатке… Может просто кажется, что всё норм.
Устранение стука рулевой рейки в червяке
Долгие мыслительные процессы дали свои результаты.
Хочу предупредить, что все ниже описанное делалось на свой страх и риск и может быть огромной ошибкой, но пока я результатом доволен.
Немного теории.
Начнем с того, что это все работает, если все детали не имеют физических дефектов
В рулевой рейке по сути есть 3 детали: корпус, распределитель, вал. Все остальное – направляющие и уплотнители. Стук появляется из-за появления люфтов в сопряжении этих трех деталей. Результатом стука обычно является потеря герметичности и течь рейки.
1. Распределитель, он же червяк, в сопряжении с корпусом имеет слабое место в виде верхнего подшипника. Как решать – постом ниже описано. Потому считаю проблему решеной.
2. Вал – корпус – червяк. Справа имеется втулка, которая может начать стучать и разбить сальник. Решается вытачиванием капролоновой втулки в втулку. Много постов об этом. Теперь самое интересное – слева нет никакой втулки, которая бы жестко держала вал. Есть исключительно подпружиненая поджимная втулка (сухарь), которая прижимает вал к червяку. Если прослабла пружина или износилась втулка – появляется люфт, который издает противный стук.
С теорией покончено. Переходим к практике
У меня справа тихо, в червяке был люфточек. Погуглив – увидел, что на многих марках машин сам «сухарь» есть как отдельная запчасть и ее меняют по мере необходимости. Иногда вместе с пружиной. Также есть огромное изобилие этих «сухарей» тюнингованых (сделаных двухкомпонентными или полностью из капролона) и они есть на самые разные автомобили, и в каталогах даже на лачетти есть, но в наличии я нигде не нашел. Потому решил сделать эксперимент.
Все работы выполнялись с ямы не откручивая рейку.
Открутил гайку на 41, затем выкрутил болт, которым подтягивают рейку (там шестигранник на 17), вытянул пружину и магнитом достал сам «сухарь».
На нем видны следы эксплуатации.
Рулевое управление автомобиля
Одной из основных систем, обеспечивающих безопасность передвижения на автомобиле, является рулевое управление. Назначение рулевого управления автомобиля — возможность менять направление движения, совершать повороты и маневры при объезде препятствий или обгоне. Эта составляющая также важна, как и тормозная система. Доказательством тому является предписание ПДД, эксплуатация автомобиля с неисправными указанными механизмами категорически запрещена.
Особенности узла и конструкция
На автомобилях используется кинематический способ смены направления движения, подразумевающий, что осуществление поворота происходит за счет смены положения управляемых колес. Обычно управляемой является передняя ось, хотя существуют и авто с так называемой системой подруливания. Особенность работы в таких авто заключается в том, что колеса задней оси тоже поворачиваются при изменении направления, хоть и на меньший угол. Но пока эта система широкого распространения не получила.
Помимо кинематического способа на технике используется еще и силовой. Особенность его заключается в том, что для совершения поворота колеса одной стороны притормаживаются, в то время, как с другой стороны они продолжают двигаться с прежней скоростью. И хоть этот способ изменения направления на легковых авто распространения не получил, на них он все же используется, но в несколько ином качестве – как система курсовой устойчивости.
Этот узел автомобиля состоит из трех основных элементов:
У каждой составляющей – своя задача.
Рулевая колонка
Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.
Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.
Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.
Рулевой механизм
Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.
Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».
«шестерня-рейка»
Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.
Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.
Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля. Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот.
Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.
Рейка с переменным передаточным числом
Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).
«червяк-ролик»
Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.
В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.
С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.
Червячный рулевой механизм
Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.
От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.
Винтовой тип
Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.
Винтовой рулевой механизм
На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.
Привод
Привод в конструкции рулевого управления используется для передачи перемещения рейки или сошки на управляемые колеса. Причем в задачу этой составляющей входит изменение положения колес на разные углы. Обусловлено это тем, что колеса при повороте движутся по разным радиусам. Поэтому колесо с внутренней стороны при изменении траектории движения должно поворачиваться на больший угол, чем внешнее.
Конструкция привода зависит от используемого механизма. Так, если на авто используется «шестерня-рейка», то привод состоит всего лишь из двух тяг, соединенных с поворотным кулаком (роль которого выполняет амортизационная стойка) посредством шарового наконечника.
К рейке эти тяги могут крепиться двумя способами. Менее распространенным является жесткая фиксация их болтовым соединением (в некоторых случаях соединение осуществляется через сайлент-блок). Для такого соединения в корпусе механизма проделано продольное окно.
Более распространенный метод соединения тяг – жесткое, но подвижное соединение с концами рейки. Для обеспечения такого соединения на конце обеих тяг сделан шариковый наконечник. Посредством гайки этот шар прижимается к рейке. При передвижении последней тяга меняет свое положение, что и обеспечивает имеющееся соединение.
В приводах, где используется механизм «червяк-ролик», конструкция значительно сложнее и представляет собой целую систему рычагов и тяг, получивших называние рулевой трапеции. Так, к примеру, на ВАЗ-2101 привод состоит из двух боковых тяг, одной средней, маятникового рычага и поворотных кулаков с рычагами. При этом для обеспечения возможности изменения угла положения колеса поворотный кулак крепиться к рычагам подвески при помощи двух шаровых опор (верхней и нижней).
Большое количество составных элементов, а также соединений между ними делает такой тип привода более подверженным износу и возникновению люфтов. Этот факт — еще одна причина отказа от червячного механизма в пользу реечного.
«Обратная связь»
Стоит отметить, что в рулевом механизме существует еще и так называемая «обратная связь». Водитель не только воздействует на колеса, а посредством ее же получает информацию об особенностях движения колес по дороге. Проявляется это в виде вибраций, рывков, создания определенно направленных усилий на руле. Эта информация считается очень важной для правильной оценки поведения авто. Доказательством тому является тот факт, что в авто, оснащаемых ГУР и ЭУР, конструкторы сохранили «обратную связь».
Передовые разработки
Этот узел продолжают совершенствовать, так самыми последними достижениями являются системы:
Система «рули по проводам»
Заключение
В целом механизм является достаточно надежным узлом, не требующим никакого обслуживания. Но при этом эксплуатация рулевого управления автомобиля подразумевает проведение своевременной диагностики для выявления неисправностей.
Конструкция этого узла состоит из множества элементов с подвижными соединениями. А где такие соединения есть, со временем из-за износа контактирующих элементов, в них появляются люфты, которые в значительной мере могут повлиять на управляемость авто.
Сложность диагностики рулевого управления зависит от его конструктивного исполнения. Так в узлах с механизмом «шестерня-рейка» соединений, которые необходимо проверять не так уж и много: наконечники, зацепление шестерни с рейкой, карданы рулевой колонки.
А вот с червячным механизмом из-за сложной конструкции привода точек диагностики значительно больше.
Что касается ремонтных работ при нарушении работоспособности узла, то наконечники при сильном износе просто заменяются. В рулевом механизме на начальном этапе люфт удается убрать регулировкой зацепления, а если это не помогло – переборкой узла с использованием ремкомплектов. Карданы колонки, как и наконечники – просто заменяются.
Автомобили. Проектирование и расчет рулевых управлений: Учебно-методическое пособие, страница 11
Типы рулевых механизмов
Устройство рулевого механизма различается в зависимости от способа преобразования крутящего момента. По этому параметру выделяют червячный и реечный виды механизмов. Существует еще винтовой тип, принцип работы которого схож с червячной передачей, но он имеет больший КПД и реализует большее усилие.
Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки
Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.
Схема червячного редуктора
Конструктивно устройство состоит из следующих элементов:
Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.
Рулевой механизм червячного типа имеет следующие преимущества:
Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.
Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки
Механизм «шестерня-рейка»
Рулевой механизм реечного типа считается более современным и удобным. В отличие от предыдущего узла, это устройство применимо на транспортных средствах с независимой подвеской управляемых колес.
В реечный рулевой механизм входят следующие элементы:
Шестерня устанавливается на рулевом валу и находится в постоянном зацеплении с рейкой. В процессе вращения рулевого колеса рейка перемещается в горизонтальной плоскости. В результате соединенные с ней тяги рулевого привода также перемещаются и приводят в движение управляемые колеса.
Механизм «шестерня-рейка» отличается простотой конструкции и высоким КПД. К ее преимуществам также можно отнести:
С другой стороны, редуктор этого типа чувствителен к ударам от неровностей дороги – любой толчок от колес передастся на руль.
Винтовой редуктор
Устройство винтового редуктора
Особенностью этого механизма является соединение с помощью шариков винта и гайки. За счет чего наблюдается меньшее трение и износ элементов. Механизм состоит из следующих элементов:
Винтовой рулевой механизм применяется в автобусах, тяжелых грузовых автомобилях и в некоторых легковых автомобилях представительского класса.
Рулевое управление с использованием гидроусилителя
Гидроусилитель рулевого управления состоит из насоса, распределителя, рабочего (силового) цилиндра, бачка для рабочей жидкости (масла) и соединительных шлангов.
Во время работы двигателя насос всасывает масло из бачка и нагнетает его в золотниковый распределитель – устройство для дозированной подачи масла в рабочий цилиндр слева или справа от поршня, в зависимости от направления вращения руля. Под давлением масла происходит перемещение поршня и связанной с ним рейки, которая поворачивает колеса. При этом водитель прикладывает минимальные усилия к рулю, даже если автомобиль стоит на месте.
(Схема рулевого управления с использованием гидроусилителя руля)
Работой распределителя управляет торсион – связанный с золотниковым клапаном пружинистый металлический стержень, который устанавливается в рулевой вал. Когда руль находится в нейтральном положении, золотник распределителя полностью перекрывает подающие каналы, и масло возвращается обратно в бачок. Во время вращения руля торсион скручивается и проворачивает внутреннюю часть золотникового клапана. В результате дозирующие каналы распределителя открываются, и масло поступает в рабочий цилиндр.
Чем больше угол поворота руля, тем сильнее закручивается торсион, что обеспечивает увеличение пропускной способности каналов распределителя и, соответственно, усилия, действующего на рулевую рейку.
При повороте рулевого колеса до упора срабатывают предохранительные клапаны. Они сбрасывают давление масла, что предотвращает повреждение деталей гидроусилителя.
Важные нюансы при эксплуатации автомобиля с гидроусилителем руля – не оставлять вывернутыми колеса, контролировать уровень масла в бачке и своевременно производить его замену.
Регулировка устройства
Регулировка рулевого механизма применяется для компенсации зазоров в механизмах «червяк-ролик» и «шестерня-рейка». В процессе эксплуатации в данных механизмах может появиться люфт, который может привести к быстрому износу элементов. Регулировать рулевой механизм необходимо только в соответствии с рекомендациями производителя и на специализированных СТО. Избыточное «зажатие» механизма может привести к его заклиниванию при повороте руля в крайние положения, что чревато потерей управления автомобилем с соответствующими последствиями.
Задача рулевого механизма состоит в том, чтобы изменять направление движения автомобиля. В большинстве автомобилей можно изменить лишь направление передних колес, но существуют современные модели, управление которыми происходит путем изменения направления всех четырех колес.
Система рулевого управления легкового автомобиля состоит из рулевого устройства и привода. В результате вращения рулевого колеса двигатель начинает поступательное движение. Затем управляемые колеса поворачиваются, и автомобиль меняет свое направление.
В ходе этого процесса изначальное движение водителя усиливается в несколько раз. Схема рулевого устройства показывает, какие детали и механизмы задействуются в процессе управления автомобилем. На современные автомобили и грузовые автомобили, предназначенные для перевозки больших грузов, дополнительно устанавливаются гидроусилители. Гидроусилители облегчают управление автомобилем и повышают безопасность движения.
а) традиционная схема; b) реечное рулевое управление;
1 — рычаг поворотного кулака; 2 — боковая рулевая тяга; 3 — маятниковый рычаг; 4 — поперечная рулевая тяга или зубчатая рейка; 5 — рулевое колесо; 6 — рулевой вал; 7 — картер рулевого механизма; 8 — рулевая сошка.
Рисунок 3.7 — Схема рулевого управления
Червячный тип рулевого механизма
Рисунок 3.8 — Червячный тип рулевого механизма
Это самый древний тип рулевого управления. Система состоит из картера со встроенным винтом, получившим название «червяк». «Червяк» напрямую соединяется с рулевым валом. Помимо винта, в системе присутствует еще один вал с роликом-сектором. Вращение руля приводит к вращению «червяка» и последующему вращению ролика-сектора. К ролику-сектору присоединена рулевая сошка, связанная посредством шарнирного управления с системой тяг.
В результате работы этой системы тяг управляемые колеса поворачиваются, и автомобиль изменяет направление движения. Червячный тип рулевого механизма имеет ряд недостатков. Во-первых, это большая потеря энергии за счет большого трения внутри механизма.
Во-вторых, отсутствует жесткая связь между колесами и рулем. В-третьих, для того, чтобы изменить направление движения, нужно обернуть руль несколько раз, что не только выглядит несовременно, но и не соответствует существующим в мире стандартам управления.
Рулевой механизм с трехгребневым роликом и глобоидным червяком
Рулевой механизм может представлять собой червячную, винтовую, кривошипную, зубчатую передачи или комбинацию таких передач. Большее распространение среди легковых автомобилей получили рулевые механизмы в виде червячной передачи с глобоидным червяком и шестерни – рейки (реечного типа). Рассмотрим данные рулевые механизмы более подробно.
1-стопорная шайба; 2-хвостовик вала сошки; 3-винт; 4,9-гайки; 5-штифт; 6,22-манжеты; 7-вал сошки; 8-сошка; 10-вал; 11-трубка; 12,15,20,21-подшипник; 13-глобоидный червяк; 14-ось ролика; 16-ролик; 17-распорная втулка; 18-кривошип; 19-картер; 23-пружина; 24-прокладка.
Рисунок 3.9 – червяк-ролик
Осевой зазор подшипников 12 и 21 регулируют изменением числа прокладок 24 под крышкой картера. Зацепление червяка и ролика регулируют, не разбирая механизм, винтом 3, в паз которого входит хвостовик 2 вала сошки. Оси ролика и червяка лежат в разных плоскостях, поэтому для уменьшения зазора в зацеплении достаточно переместить вал сошки в сторону червяка, вворачивая винт 3. Для фиксирования регулировочного винта служат стопорная шайба, штифт 5 и навернутая на винт гайка. Аналогичное устройство рулевого механизма имеет многие российские легковые автомобили.
Червячный механизм состоит из:
– глобоидного червяка (червяка с переменным диаметром);
Рисунок 3.10 – червячно- роликовый механизм
На валу ролика за корпусом рулевого механизма установлен рычаг (сошка), который связан с тягами рулевого привода.
Червячный механизм имеет меньшую чувствительность к ударным нагрузкам, обеспечивая большие углы поворота колес, результатом чего является лучшая маневренность автомобиля. Но червячный механизм сложен в изготовлении и его стоимость велика. Данному механизму требуется периодическая регулировка из-за большого числа соединений.
Червячный механизм используется на машинах повышенной проходимости с зависимой подвеской управляемых колес и легких грузовых автомобилях.
1. С вращением рулевого колеса обеспечивается перемещение ролика по червяку (обкат), качание сошки.
2. Происходит перемещение тяги рулевого привода, благодаря чему колеса поворачиваются.
Винтовой тип рулевого механизма
Рисунок 3.11- Винтовой тип рулевого механизма
1-рулевой механизм;2-уплотнитель;3-карданный шарнир;4-рулевой вал;5-труба рулевой колонки;6-контактное кольцо;7-гайка;8-рулевое колесо;
9-подшипник;10-рулевая сошка;11-шарнир наконечника боковой тяги;12-поворотный рычаг;13-стяжной хомут;14-регулировочная трубка;15-шарнир тяги сошки;16-боковая тяга;17-шарнир боковой тяги;18-тяга сошки;19-наконечник рулевой тяги;20-шарнир маятникового рычага;21-маятниковый рычаг;22-кронштейн маятникового рычага;23-резьбовая заглушка;24-коническая пружина;25-опорная пята;26-проушина тяги;27-корпус шарнира;
28-пластмассовая распорная втулка;29-резиновый уплотнитель шарнира боковой тяги;30-проушина поворотного рычага или тяги сошки;31-шаровой палец;32-гайка пальца шарнира;33-шплинт резьбовой заглушки;34-пластмассовый сухарь;35-резиновый уплотнитель шарнира тяги сошки;36-металлическая распорная втулка;37-палец маятникового рычага;38-гайка пальца маятникового рычага;39-втулка;40-резиновая защитная втулка;41-резиновая защитная втулка.
Винтовой механизм по-другому называют «винт-шариковая гайка». Разрабатывая эту систему, конструкторы заменили «червяка» специальным винтом с присоединенной к нему шариковой гайкой. На внешней стороне гайки располагаются зубья, которые и входят в контакт с таким же, как и в предыдущей системе, роликом-сектором.
Для того чтобы уменьшить трение, разработчики предложили разместить между роликом-сектором и гайкой шариковые каналы. Благодаря такому решению удалось значительно уменьшить трение, увеличить отдачу и облегчить управление. Однако наличие все той же сложной системы тяг, большие размеры и неудобная форма винтового механизма привели к тому, что винтовая система была признана также неприспособленной к современным условиям.
Однако некоторые известные автопроизводители до сих пор используют механизм «винт-шариковая гайка» при изготовлении машин с продольным двигателем. Подобные механизмы имеют автомобили Nissan Patrol, Mitsubishi Pajero и другие.
Реечный тип рулевого механизма
1-наконечник рулевой тяги;2-шаровой шарнир наконечника;3-поворотный рычаг;4-контргайка;5-тяга;6-внутренние наконечники рулевых тяг;7-болты крепления рулевых тяг к рейке;8-внутренние наконечники рулевых тяг;9-скоба крепления рулевого механизма;10-опора рулевого механизма;11-защитный чехол;12-соединительная пластина;13-стопорная пластина;14-сайлентблок;15-демпфирующее кольцо;16-опорная втулка рейки;17-рейка;18-картер рулевого механизма;19-стяжной болт муфты;20-нижний фланец эластичной муфты;21-верхняя часть облицовочного кожуха;22-демпфер;23-рулевое колесо;24-шариковый подшипник;25-вал рулевого управления;26-нижняя часть облицовочного кожуха;27-кронштейн крепления вала рулевого управления;28-защитный колпачок;29-роликовый подшипник;30-приводная шестерня;31-шариковый подшипник;32-стопорное кольцо; 33-защитная шайба;34-уплотнительное кольцо;35-гайка подшипника;36-пыльник;37-уплотнительное кольцо упора;38-стопорное кольцо гайки упора;39-упор рейки;40-пружина;41-гайка упора;42-палец шарового шарнира;43-защитный колпачок;44-вкладыш шарового пальца; А. метка на пыльнике; В. метка на картере рулевого механизма; С. поверхность шарового шарнира; D. поверхность поворотного рычага.
Реечная конструкция – самое распространенное устройство рулевого управления. Сила этой конструкции заключается в ее простоте. Этот простой и прогрессивный механизм используется при производстве 90% автомобилей. В основе устройства рулевой рейки лежит основной элемент – вал-рейка. Вал-рейка оснащена поперечными зубьями. На рулевом валу располагается шестерня, которая зацепляется за зубья рулевого вала и перемещает рейку.
Благодаря использованию этой системы удалось добиться минимизации количества шарнирных соединений и значительного сохранения энергии. Каждому колесу «полагается» по два шарнира и по одной тяге. Для сравнения: в системе «винт-шариковая гайка» колесу соответствует три тяги, в «червячном» механизме – пять тяг.
Рулевая рейка обеспечила практически прямую связь между рулем и колесами, а значит, в несколько раз увеличила легкость управления автомобилем. Такое рулевое устройство автомобиля сделало возможным изменять направление движения минимальным количеством оборотов руля.
Еще одно преимущество реечной конструкции – размер и форма картера. При своем небольшом размере и продолговатой форме, картер способен разместиться в автомобиле где угодно. Автопроизводители размещают картер над двигателем, под двигателем, впереди или сзади, исходя из модели автомобиля.
Реечный механизм позволил добиться практически мгновенной реакции колес на поворот руля. Эта система позволила создавать скоростные автомобили с современной, усовершенствованной системой управления.
1 — шестерня: 2 — зубчатая рейка
Рисунок 3.13 — Реечный рулевой механизм
Принцип работы системы рулевого управления
Принцип работы системы выглядит следующим образом.
В автомобилях, где отсутствует усилитель руля, схема работы системы выглядит точно так же, однако упомянутое устройство в ней участия не принимает. На этом отличия заканчиваются.
ВАЗ: тюнинг своими руками. Рулевое управление
Чтобы понять, в каком направлении можно доработать рулевое управление ВАЗ 2108-10, нужно для начала усвоить, какими же качествами пытались наделить машину инженеры на самом заводе. Для начала – автомобили переднеприводного семейства не были рассчитаны на установку усилителя руля. Это значит, что компенсировать большое усилие на руле можно было только установкой «длинной» рулевой рейки – с передаточным числом 3.9.
Что она дает? Из плюсов – достаточно «легкий» руль на низких и средних скоростях, что удобно в городе, особенно при парковке. Но если мы говорим про тюнинг ВАЗ, значит, нас интересует еще и острота рулевого управления, а она с такой рейкой невысока.
Радикальное решение предлагают тюнинг-конторы, которые специализируются на мелкосерийном выпуске рулевых реек с меньшим передаточным числом. Такие механизмы в 3-4 раза дороже штатных, но отвечают спортивным требованиям, позволяя повернуть колеса от упора до упора за 2-2.5 оборота руля. Нужно отметить, что установка такой рейки не несет особых трудностей: места под шлицевые и крепежные соединения совпадают с заводскими. Только вот усилие на руле вырастет пропорционально снижению оборотов, что в повседневной эксплуатации обещает некоторые трудности.
После установки рулевой рейки необходимо сделать регулировку схождения, а заодно – и развала колес. И не только передних. Чтобы понять, как это повлияет на управляемость автомобиля, давайте разберемся, зачем вообще придумали эту операцию.
Довольно часто развал управляемых колес относят к стабилизирующим мероприятиям. Отчасти это так и есть – развал способствует стабилизации прямолинейного движения при одинаковых углах развала правого и левого колес.
Введение угла развала приводит к возникновению силы, которая прижимает колесо к ступице, но также он вызывает поперечную реакцию в контакте шин с дорогой – появляется угол бокового увода. Чтобы его компенсировать, инженеры предусмотрели операцию по регулировке схождения колес.
Схождение вызывает углы бокового увода, направленные в противоположную сторону в сравнении с углами бокового увода от развала колес – тем самым его компенсируя. Но какие настройки предусмотреть, если мы строим тюнинг-проект на базе ВАЗ?
Отметим, что поведение автомобиля «восьмого» семейства на дороге во многом определяет передний привод. Все мы знаем, что он удобен на скользком покрытии, позволяя интуитивно, сбрасывая газ при заносе, проходить повороты. Такое поведение автомобиля обусловлено недостаточной поворачиваемостью. Это значит, что в повороте передние колеса стремятся скользить наружу поворота, и теряют сцепление с дорогой быстрее задних. Для уверенного контроля над машиной управляемость лучше сместить в сторону нейтральной, когда колеса обеих осей в предельных режимах теряют сцепление одновременно, и машина скользит наружу поворота, не меняя своего курса. Такое поведение автомобиля можно настроить как раз отрегулировав развал-схождение колес.
Для того, чтобы снизить недостаточную поворачиваемость ВАЗ 2108-10, следует увеличить отрицательный развал и увеличить схождение передних колес, и уменьшить отрицательный развал и схождение задних колес.
Есть ряд других мер по настройке поворачиваемости, близкой к нейтральной – например, уменьшение диаметра передних колес, снижение заднего клиренса, уменьшение давления в шинах на колесах задней оси, но подробней об этом мы поговорим в следующих статьях.
