Стратегии обработки. Черновая, получистовая и чистовая обработки, страница 2

Механическая обработка металла представляет собой физическое воздействие на металлическую заготовку с целью получения изделия нужной геометрии с желаемым качеством поверхности. Воздействовать на заготовку можно посредством режущего инструмента (сверла, фрезы, резца и т.п.) или с помощью давления либо удара. Именно по этому принципу механическая обработка изделий делится на две основные группы — операции, выполняющиеся без снятия и со снятием металла. В первом случае это прессование, прокат, ковка (для цветных металлов) и штамповка (чаще для черных металлов). Во втором случае это механическая обработка деталей на станках — резание. К данной группе относятся следующие операции:

Основные понятия для токаря

Данная методика заключается в снятии верхнего слоя со стальной заготовки посредством режущего инструмента. Цель металлообработки – достижение определенных параметров и нужной степени шероховатости.

Технология заключается во взаимодействии двух подач – продольной и поперечной, чтобы добиться одновременного вращения изделия и перемещения резца. Помимо основной задачи на оборудовании можно выполнять ряд второстепенных процессов:

На аналогичных станках выполняют не только металлообработку, обработке подвергаются и другие материалы, в том числе дерево и пластмасса. Но наиболее востребованным является оборудование по стали.

Заготовки могут иметь цилиндрическую, конусообразную форму, в зависимости от того, как направлены полозья. Из них вытачивают такие детали, как:

Технология активно используется как на производстве, так и в домашних условиях. Большинство заводов переходит с ручного управления на автоматизированное посредством ЧПУ – Числовое Программное Управление.

Основные стандарты прописаны в нормативном документе – ГОСТ 25762-83. Здесь указаны нормы работы, а также правила безопасности. Расчет мощности резания при точении и используемая технология выбирается в зависимости от прочности материала, длины заготовки и задач. При обработке чрезмерно длинного вала велика вероятность вибраций, поэтому процедура проводится на низких оборотах.

Действия самого станка заключаются в обеспечении вращательного движения (металлическая заготовка крепится с двух сторон) и подачи инструмента, которым может быть резец:

Рабочая зона отличается повышенным количеством стружки. По этой причине токарные станки с ЧПУ часто оснащают устройством стружкоотведения, а также системой подачи смазки.

После окончания процесса оператор обязательно проводит контрольные измерения. Они заключаются в определении точных размеров посредством предельного калибра (в основном используется на серийном производстве) или штангенциркуля, или другого измерительного инструмента.

Для токаря важно правильно подобрать скорость и инструмент для металлообработки. Он должен быть из высокопрочной стали и всегда наточен. При контакте с металлом происходит значительный нагрев в месте соприкосновения, силы сцепления нарушаются, верхний слой снимается, превращаясь в стружку. Чтобы не убрать лишнее, необходимо оставлять припуски на токарную обработку при черновом и чистовом точении.

Теперь подробнее поговорим о том, какие стадии может проходить одна и та же заготовка.

Черновое твердое точение

Для начала скажем о том, что есть сверхчерновой вариант металлообработки, он же – обдирочный. В процессе обдирки происходит очень высокое напряжение на режущей кромке, в среднем около Q = 800/3000 см3 * мин-1. Первичные деформации происходят с активным выделением тепла и с высокой нагрузкой на сам резец – сила резания доходит до 10 000/60 000 N. Это может вызвать деформирование инструмента с последующим выходом из строя – полная потеря твердости инструментальной стали. Износ происходит быстрее и сильнее, когда деталь была произведена путем отливки или штамповки, поскольку эти методы металлообработки приводят к появлению твердых включений в материале, а удары об них существенно снижают длительность эксплуатации изделия.

При черновом режиме резания при точении фасок данные показатели немного ниже, но также остаются существенными, как и при обдирке. Мы рекомендуем выбирать резец в зависимости от стиля обработки. При непрерывном контакте минимизируется количество ударов, но возрастает выделение тепла и сила резания: по этой причине следует выбирать инструмент с большим пределом термостойкости. Обычно, в таких сплавах минимален процент оксида углерода, это низкоуглеродистые соединения. Они менее прочные, однако хуже подвергаются пластическим деформациям при нагреве.

Прерывистая техника подразумевает меньший контакт с заготовкой, а значит, более длительную эксплуатацию, поскольку шанс деформирования резца снижается. Но из-за циклических механических ударов хрупкий материал может быстро выйти из строя. Для таких черновых работ рекомендуется использовать инструмент из углеродистого сплава.

На данных двух этапах – обдирка и черновое точение, детали не имеют значения. Задача токаря – обтесать монолитный блок стали до необходимых размеров. При этом требуется оставить припуски, необходимые для последующей чистовой металлообработки – около 1 мм на все параметры. Шероховатость при этом не имеет значительного влияния, поскольку она не является конечной.

Получистовая обработка

Она необходима не повсеместно, в ряде случаев этот этап совершенно пропускается. Но когда требуется высокая точность изделия, то работы производятся с дополнительным промежуточным этапом. Берется более узкий резец, который производит снятие мелкой стружки. Отметим, что чем меньше съем слоя, тем дольше срок эксплуатации инструмента. Это обуславливается меньшим контактом поверхностей и, соответственно, уменьшенной выработкой тепла. В результате, деформации режущей кромки незначительны.

Отличительные черты высокоскоростного получистового точения:

Отметим, что данная фаза металлообработки необходима для производства миниатюрных изделий, поскольку они имеют высокий класс точности. После изготовления деталь проходит стадию шлифовки и обретает эксплуатационную шероховатость – она значительно меньше исходной.

Операции для чистовой обработки поверхности

В большинстве случаев это итоговые процедуры. После идет только финишная шлифовка, также называемая тонкой.

Интересно, что для данного типа можно использовать те же резцы, что и для обдирки. Это характерно для машиностроения, особенно при обтачивании крупногабаритных валов. Меняется только скорость подачи. Приведем данные в таблице:

Но с учетом большой поверхности нельзя быть уверенным, что один инструмент гарантирует 2-3 классы точности, поскольку естественный износ режущей кромки в ходе использования увеличивается, превышая установленный допуск. Решить эту проблему можно одним способом – сократить путь, который проходит резец по площади, а добиться этого возможно только увеличением подачи.

Второй вариант – работать широкими резцами на высокой скорости. Необходимо делать два прохода: первый на глубине 0,15 мм, второй – на 0,2 мм. Так можно добиться высоких результатов.

Геометрия режущего инструмента выбирается, исходя из материала. Чем выше предел прочности, тем уже угол кромки.

Чтобы уменьшить трение и тем самым предотвратить термические деформации, рекомендовано использовать смазку. Большинство токарей раньше применяли состав, в который входят:

Сейчас применяют готовую смазку или концентрат СОЖ. Шероховатость при чистовом точении после второго прохода – 3,2…1,6 Ra. Добиться такой точности (6, 7 класс) можно, используя пластинки из твердой стали марки Т 15 К6 и скорость 100 – 250 м/мин. При таких оборотах на резце не образуются наросты, а значит, нет дефектов.

Если материал заготовки обладает высокой твердостью, то используют сплав Т 15 К4 – он еще более устойчив к температурным изменениям, поэтому можно развивать вращение до 400 – 500 м/мин.

При работе с чугуном применяют керамику. Такие пластины редко используются из-за своей дороговизны и быстрого износа, но для чугунных изделий с максимальным классом точности они не заменимы.

Стоит отметить что в данный момент широкое распространение получили токарные резцы с механическим креплением пластин. На рынке огромный выбор токарных резцов со сменными пластинами и твердосплавных сменных пластин различных форм и сплавов.

Что называется тонким точением: шероховатость и особенности

В ряде случаев процедура полностью заменяет шлифование, поскольку высококлассный токарь может добиться 1 – 2 класса точности и 8 – 10 – чистоты. Процесс срезания тончайшей стружки проходит при максимальной скорости вращения и минимальной подачей. Обязательным условием является хорошая наладка оборудования:

Инструменты изготавливаются из сталей марок ВК2, БКЗМ и Т30К4. Первые две больше подходят для высокопрочных материалов, чугуна.

Добиться высокой точности можно на станках, оснащенных ЧПУ. осуществляет продажу и наладку оборудования с числовым программным управлением. При использовании станков с ЧПУ необходимо написать программу изготовления детали, используя G и М коды М команды, и загрузить их в систему ЧПУ.

Назначение величины подачи

Расчет режимов резания при токарной обработке невозможно представить без величины перемещения режущего инструмента за один оборот детали – подачи (S). Её выбор зависит от требуемой шероховатости и степени точности обрабатываемой детали, если это чистовая обработка. При черновой допустимо использовать максимальную подачу, исходя из прочности материала и жесткости её установки. Выбрать необходимую подачу можно при помощи таблицы ниже.

После того как S была выбрана, её необходимо уточнить в паспорте станка.

Режимы при токарной обработке

Токарь выбирает технологию в зависимости от множества факторов:

В соответствии с этим регулируется скорость вращения, подача и некоторые другие факторы. Рассмотрим ниже.

Влияние шероховатости на работу деталей

Как упоминалось ранее, в процессе придания металлическому листу нужной конфигурации на местах воздействия остаются шероховатости – небольшие впадины и гребешки, влияющие на определение класса обработки металла. Они могут возникнуть вследствие неровности режущего инструмента или вибраций, возникающих в ходе работы, остаться как отпечаток неровности на самом штампе или форме и т. д.

Наличие шероховатости детали, установленной в машину или другой агрегат, может привести к:

Основные параметры

В основном они меняются в зависимости от экономической целесообразности процесса, а именно:

В связи с этим высокоскоростное точение конуса или цилиндра на токарном станке на пределе возможностей – не всегда выгодное решение. Опишем основные параметры.

Глубина

Это размер срезанной стружки. Его заранее определяют, чтобы оставить припуск. В технических расчетах определяется по формуле: t = (D-d)/2, где:

D – диаметр заготовки; d – размер итоговой детали.

Осуществляется процедура обычно в 2 подхода, отсюда деление глубины резца на два.

Подача

Это поперечное перемещение резца по направляющим. Не всегда высокая скорость – это хорошо. Обычно производительность напрямую зависит от нее, но, к примеру, при повышении класса точности она должна быть невысокой, только так можно добиться правильной шероховатости. Существует продольное точение – это самый стандартный вид, когда вращается заготовка, а инструмент передвигается по линии. Второй тип, когда сам резец имеет два движения – горизонтальное и вращательное, применяется при сверлении и растачивании отверстий.

Скорость

Фактически это то, сколько метров поверхности будет обработано при перемещении режущей кромки на 1 мм. Параметр прямо зависит от количества оборотов заготовки и от подачи. Определяется по формуле:

Скорость резания при точении – таблицы для черновой и чистовой металлообработки:

С чего начать расчет

Для того чтобы рассчитать режим резания, в первую очередь необходимо выбрать материал резца. Он будет зависеть от материала обрабатываемой детали, вида и этапа обработки. Кроме того, более практичными считаются резцы, в которых режущая часть съёмная. Иными словами, необходимо подобрать лишь материал режущей кромки и закрепить её в режущий инструмент. Самым выгодным режимом считается тот, при котором затраты на изготавливаемую деталь будут наименьшими. Соответственно, если выбрать не тот режущий инструмент, он, скорее всего, сломается, а это принесет убытки. Так как же определить необходимый инструмент и режимы резания при токарной обработке? Таблица, представленная ниже, поможет выбрать оптимальный резец.

Технология растачивания отверстий

Аналогичная процедура возможна посредством сверления, рассверливания или зенкерования, но такой метод обычно не позволяет достичь максимально верных размеров, а также требует специального оборудования.

Работы позволяют добиться 8 – 10 квалитета точности и 0.8…3.2 мкм шероховатости.

Скорость резания

Очень важными значениями, влияющими на режимы резания при токарной обработке, являются скорость резания (v) и частота вращения шпинделя (n). Для того чтобы вычислить первую величину используют формулу:

V = (π х D х n) / 1000,

где π – число Пи равное 3,12;

D – максимальный диаметр детали;

n – частота вращения шпинделя.

Если последняя величина остается неизменной, то скорость вращения будет тем больше, чем больше диаметр заготовки. Данная формула подходит, если известна скорость вращения шпинделя, в противном случае необходимо использовать формулу:

v = (Cv х Kv)/ (Tm х t х S),

где t и S – уже рассчитанная глубина резания и подача, а Cv, Kv, T – коэффициенты, зависящие от механических свойств и структуры материала. Их значения можно взять в таблицах режимов резания.

Источник

Черновой и чистовой обработки резанием

Инструмента, назначение рациональных режимов

Выбор материала и геометрических параметров

Обработку резанием условно разделяют на черновую и чистовую.

Черновая обработка производится с целью удаления излишнего припуска или дефектного поверхностного слоя материала, образующегося при получении заготовки методами литья, давления, сварки или после термообработки.

К чистовой обработке обычно относят лезвийную обработку, определяющую окончательные геометрические размеры, форму и качество обработанной поверхности (поверхностного слоя). При этом достижение желаемого результата зависит от припуска на обработку и его колебаний, жесткости и точности станка, технологических приспособлений, марки и геометрических параметров режущего инструмента, режима резания, а также применения смазочно-охлаждающих жидкостей (технологических сред).

Выбор инструментального материала. Учитывая, что при черновой обработке имеют место значительные колебания припуска и сил резания, а при наличии литейной корки – и твердые включения в виде песка, в качестве инструментального материала для черновых (обдирочных) инструментов применяют наиболее прочные, но несколько менее износостойкие твердые сплавы. При черновой обработке сталей на ферритной основе чаще всего используют титано-вольфрамокобальтовый твердый сплав Т5К10 (Р30– Р40). Альтернативой сплаву Т5К10 могут быть более износостойкие, но менее прочные сплавы ТТ20К9 (Р25), Т14К8 (Р20) и при спокойных условиях работы – Т15К6 (Р10). Для тяжелых условий работы с ударами вместо сплава Т5К10 может быть применен менее износостойкий, но более прочный сплав ТТ7К12 (Р50). При точении никелевых, титановых сплавов, аустенитных сталей применяют вольфрамокобальтовый сплав ВК8 или ВК8М (К30).

Для чистовой обработки применяют более износостойкие, но менее прочные инструментальные материалы.

Для точения сталей на ферритной основе, не прошедших термообработку, применяются твердые сплавы Р01–Р10 (Т30К4, Т15К6). Сплав Р10 применяют для получистовых режимов и несколько более толстых срезов. Для чистовой обработки закаленных сталей применяют сплав Т15К6, оксидную минералокерамику (ВОК60 и др.), сверхтвердые материалы на основе кубического нитрида бора. При обработке жаропрочных сплавов на никелевой основе лучшие результаты показали мелкозернистые сплавы (ВК10–ОМ, ВК10–ХОМ).

Все более широко применяются также инструменты с износостойкими покрытиями [1]. Для более износостойких и хрупких инструментальных материалов, а также для режущих пластин с износостойкими покрытиями характерно применение более высокой скорости резания и меньших толщин срезаемого слоя.

Определение глубины резания. При черновой обработке минимальная глубина резания определяется глубиной дефектного слоя и погрешностями, характерными для метода получения заготовки. Для штамповки сюда следует отнести смещение поверхностей штампа и радиальное биение цилиндрических поверхностей для поковок указанных размеров нормальной точности. Кроме того, минимальный односторонний припуск поковок или отливок включает шероховатость обработанной поверхности, глубину дефектного слоя, а также погрешности установки и закрепления.

Максимальная глубина резания зависит от рекомендуемого или назначенного допуска на обрабатываемую поверхность наличия напусков, штамповочных или литейных уклонов, а также от принятой последовательности обработки, выбранных баз, способов настройки на размер.

При чистовой обработке глубина дефектного слоя, высота микронеровностей (шероховатостей поверхности), погрешности установки, колебания обрабатываемой поверхности также имеют место, однако они, как правило, значительно меньше по величине. Поэтому глубина резания при чистовой обработке назначается минимально возможной, но не менее суммы перечисленных погрешностей.

Определение подачи, угла в плане и допуска на обработанную поверхность.

На выбор подачи оказывают влияние требования к шероховатости и точности обработанной поверхности, к износостойкости режущего инструмента и др.

Шероховатость поверхности при черновой токарной обработке зависит в основном от геометрических факторов и определяется формулой Чебышева [1]:

(2.94)

В частности, при s=0,6 мм и r=1,2 мм .

Кроме того, для обеспечения равномерности износа при вершине должно выполняться соотношение [1]:

. (2.95)

Коэффициент неравномерности износа вершины может быть оценен по формуле [1]:

.

Выбор рациональных форм и геометрических параметров режущих лезвий инструмента. Для устранения неравномерности износа могут быть введены зачищающая и переходная режущие кромки. Такая форма вершины в плане особенно рациональна при больших подачах.

Рис. 2.41. Форма режущего лезвия резца для черновой обработки сталей

Длина зачищающей кромки должна быть не менее подачи: l_s»(1,1-1,2) s. Зачищающая кромка обеспечивает требуемую шероховатость обработанной поверхности и может быть либо криволинейной (радиусом ), либо прямолинейной. Для предохранения зачищающей кромки от интенсивного изнашивания перед зачищающей кромкой целесообразно затачивать переходную кромку. Длина ее l_п должна быть приблизительно равна длине зачищающей кромки, а угол в плане j_п должен находиться в пределах 5-10°.

Угол наклона режущей кромки. При крупных сечениях срезаемого слоя твердосплавную пластину располагают под углом наклона главной режущей кромки (l » 5°). Положительные углы наклона режущей кромки способствуют возникновению в режущей пластине благоприятных сжимающих напряжений, что необходимо для увеличения хрупкой прочности режущей пластины. При этом образующаяся стружка упирается в обработанную поверхность детали, что способствует стружколоманию. Однако на обработанной поверхности остаются характерные следы, существенно увеличивающие ее шероховатость. Однако при черновой обработке (при обдирке) это может быть вполне приемлемым. Кроме того, при положительном угле l возникает задний угол на вспомогательной и зачищающей режущих кромках.

При применении увеличенных подач более совершенной следует считать форму режущего лезвия с ограниченной криволинейной переходно-зачищающей кромкой. Во избежание возникновения вибраций длину переходно-зачищающей кромки целесообразно ограничивать. Рациональное расстояние от главной режущей кромки до вершины приблизительно равно 1,5 s. В этом случае участок длиной s выполняет роль переходной кромки с достаточно малым углом в плане (рис. 2.42).

Рис. 2.42. Схема изменения толщины срезаемого слоя

на участках главной, переходной и зачищающей кромок

Она характеризуется сочетанием больших радиусов на переходно-зачищающей кромке и рациональных углов в плане на участке главной режущей кромки.

Увеличение радиуса R благоприятно влияет не только на шероховатость обработанной поверхности, но и на интенсивность изнашивания инструмента в окрестности вершины резца.

Уменьшению интенсивности изнашивания на участке зачищающей кромки способствует также создание рациональных углов наклона главной и зачищающей кромок.

Зачищающая кромка должна быть расположена в основной плоскости, т. е. под углом l=0°. Это необходимо для обеспечения наименьшей шероховатости обработанной поверхности.

Переходную и главную режущие кромки целесообразно наклонить под углом l= 15° (рис. 2.43).

Рис. 2.43. Форма режущего лезвия с криволинейной

переходно-зачищающей кромкой, различными углами наклона

зачищающей и главной кромок и предварительным

притуплением задней поверхности

Другим назначением указанных различных углов наклона главной и зачищающей кромок является отвод стружки от обработанной поверхности и ее завивание.

Увеличение подачи при обработке конкретной поверхности с заданной площадью уменьшает путь резания и, соответственно, не требует малых интенсивностей изнашивания. Поэтому во многих случаях чистовая обработка с увеличенными подачами является не только более эффективным, но и единственно возможным способом удовлетворения требований к точности и качеству обработанной поверхности.

Влияние нароста и застойной зоны на качество обработанной поверхности. При обработке сталей выбор рациональной температуры может быть связан не только с изнашиванием инструмента, но и с требованиями к шероховатости обработанной поверхности. Среди факторов, влияющих на шероховатость обработанной поверхности, важное место занимают нарост или застойная зона на передней поверхности инструмента.

В ряде случаев (например, при точении сталей невысокой твердости) увеличение температуры передней поверхности и уменьшение шероховатости обработанной поверхности могут быть достигнуты путем уменьшения переднего угла.

Таким образом, если повышение износостойкости инструмента требует уменьшения температуры и скорости резания, то уменьшение влияния застойной зоны на расчетную шероховатость требует увеличения температуры. Таким образом, оптимальными для чистового точения следует считать минимальные скорости резания и температуры, обеспечивающие требуемую шероховатость обработанной поверхности.

Для уменьшения влияния застойной зоны на шероховатость обработанной поверхности при чистовой обработке не следует применять упрочняющих фасок на передней поверхности, увеличивающих высоту застойной зоны, но можно применять стабилизирующие фаски или полную переднюю поверхность.

Назначение рациональной скорости резания. На практике обычно пользуются рекомендациями, полученными эмпирически. Они могут быть представлены в виде таблиц. Проиллюстрируем сказанное практическими рекомендациями «Сандвик Коромант» (табл. 2.1 и 2.2).

Номинальные значения скоростей резания v₁₅ для точения

сталей резцами с твердосплавными пластинами S6 (Р40, Т5К10)

Значения поправочного коэффициента К_Т на скорость резания

в зависимости от стойкости инструмента

Табличное значение скорости резания, рекомендуемое «Сандвик», равно 70 м/мин. Однако необходимо учесть поправки на изменение твердости и периода стойкости:

. (2.96)

Если принять в качестве рациональной стойкости не 15 мин, как рекомендует Сандвик, а 60 мин, то поправочный коэффициент K_T=0,75.

Таким образом, рекомендуемое рациональное значение скорости резания

. (2.97)

Другой метод назначения рациональной скорости резания связан с анализом температур и интенсивностей изнашивания инструмента.

Воспользовавшись программой для расчета температуры, построим графики зависимости температуры от скорости резания, соответствующие рациональному диапазону изменения температуры передней поверхности 800–900 °С (рис. 2.44).

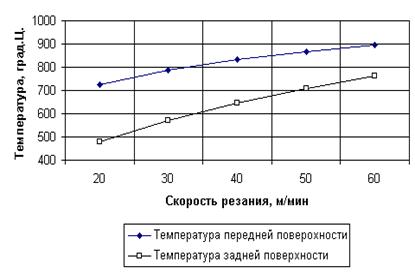

Рис. 2.44. Влияние скорости резания на температуры передней, задней поверхностей и на среднюю температуру (температуру

резания) при точении стали 45 (НВ=2290 МПа) твердосплавным резцом Р30 (Т5К10), j=60°, r=1,2 мм, g=10°, z=2, при подаче

Рациональная скорость резания, рекомендованная «Сандвик», соответствует температуре передней поверхности – около 800–820 °С. Таким образом, эту температуру можно считать рациональной для черновой обработки стальных деталей и по ней назначать скорости резания.

Пример назначения режима резания и параметров

режущего инструмента при черновой обработке

При чистовой обработке скорость резания также можно назначать, ориентируясь по температуре (рис. 2.45).

Рис. 2.45. Влияние скорости резания на температуру при точении стали НВ=2290 МПа

Меньшим температурам соответствует более высокая стойкость инструмента, но и большая шероховатость обработанной поверхности в связи с влиянием застойных зон и наростов. При увеличении температуры шероховатость поверхности уменьшается, но наряду с этим уменьшается и стойкость инструмента.

Пример назначения режимов резания и параметров

режущего инструмента при чистовой токарной обработке

Технологические и физические ограничения, учитываемые при оптимизации технологической операции.

В качестве целевой функции принято использовать технологическую себестоимость обработки [1]. Однако на практике иногда применяют более простые критерии. К ним относятся производительность обработки

П = vst = max (илиП = vs = max), (2.98)

а также площадь обработанной поверхности (или путь резания)

качественно характеризующие расход режущего инструмента.

С математической точки зрения обеспечение максимальной производительности или минимальной себестоимости черновой лезвийной обработки представляет собой задачу поиска условного экстремума: найти максимум (минимум) некоторой целевой функции при условиях (ограничениях), имеющих вид неравенств (или равенств), связывающих независимые переменные (факторы).

При этом скорость резания v и подача s и стойкость инструмента T связаны с другими переменными и постоянными величинами, характеризующими условия резания.

Условия резания описываются двумя группами характеристик.

К первой группе относятся постоянные (или условно-постоянные) характеристики, которые называют параметрами. К параметрам относят прочностные и теплофизические характеристики обрабатываемого материала, наличие и свойства литейной корки, жесткость технологической системы, прочность ее элементов, размеры обрабатываемых поверхностей заготовок и деталей, требования к шероховатости и качеству обработанных поверхностей, характеристики металлорежущего оборудования, размеры режущих пластин, характеристики износостойкости инструмента.

Ко второй группе относятся регулируемые и изменяемые характеристики условий резания, которые будем называть факторами. К факторам следует отнести геометрические параметры режущего лезвия (передний угол g, углы в плане j, j_п, j₁ главной, переходной и зачищающей кромок и радиус закругления вершины R, размеры упрочняющей и стабилизирующей фасок f₁, f₂ на передней поверхности, задние углы a и a₁, углы наклона l, l₁ главной и зачищающей режущих кромок, а также марки инструментального материала, износостойких покрытий и смазочно-охлаждающих жидкостей. К числу факторов могут относиться также глубина резания t, подача s и скорость резания v.

Эти факторы связаны между собой и с параметрами условий резания. Формулирование и математическая запись этих связей (ограничений) представляет собой главную проблему, определяющую успех оптимизации режимов резания и геометрических параметров режущих инструментов.

Некоторые из этих ограничений (или условий) отражают технологические требования. Например, обеспечить шероховатость и точность обработанной поверхности не выше заданных, выдержать условие, чтобы мощность резания не превышала допускаемого значения, чтобы силы резания не были выше допускаемых прочностью инструмента и механизмов станка, чтобы фактические характеристики износостойкости инструмента были не ниже, заданных и т. д.

Для записи этих ограничений, как правило, могут быть использованы физические характеристики процесса резания (силы и температуры резания, интенсивности изнашивания поверхностей инструмента), зависящие как от независимых переменных (факторов), так и от условий резания.

Эти зависимости могут быть представлены в виде упрощенных (иногда эмпирических) формул или более сложных алгоритмов вычисления характеристик процессов стружкообразования и изнашивания инструмента. Основная проблема заключается в том, чтобы сформулированные и записанные ограничения оставались справедливыми при изменении условий резания. Эмпирические уравнения, как правило, не удовлетворяют этим требованиям.

Большое число параметров, характеризующих условия резания и подлежащих определению факторов, а также исключительно сложные связи между физическими характеристиками процесса резания и факторами затрудняют решение поставленной задачи.

Кроме того, одни факторы имеют количественные измерения и изменяются непрерывно в некоторой области, другие – характеризуются только качественно и изменяются дискретно. Из большого числа подлежащих определению факторов могут быть выделены выбор рационального инструментального материала, рациональной формы режущего лезвия и определение глубины резания t, подачи s, угла в плане j и скорости резания v.

Принимая во внимание влияние этих факторов на температуру и силы резания, можно принять следующую последовательность их определения: в первую очередь выбираются инструментальный материал и форма режущего лезвия, затем определяется глубина резания, после нее – подача и угол в плане, в последнюю очередь – скорость резания. Все остальные факторы определяются либо в зависимости от основных, либо с помощью дополнительного анализа их влияния на целевую функцию (производительность или себестоимость обработки).

Учитывая большое число технологических и физических ограничений, сложность взаимосвязей между различными факторами и характеристиками процесса резания, оптимизация режима резания и геометрических параметров режущих инструментов практически сводится к выявлению области допускаемых ограничениями рациональных значений этих факторов.

Учет других ограничений по силам. На черновых переходах должна быть произведена проверка по допускаемой силе Р_Z * :

Допускаемая сила Р_Z * может быть определена, например, по крутящему моменту, допускаемому прочностью коробки скоростей станка.

Аналогично проверяется ограничение по силе Р_x*, допускаемой прочностью механизма подачи.

Если условия (2.100–2.101) не выполняются, то возможно одно из двух решений. Первое заключается в уменьшении толщины срезаемого слоя и повторении расчета, второе – во введении дополнительного прохода, обеспечивающего требуемое колебание припуска при принятой подаче.

При необходимости выполняется проверка по мощности резания:

(2.102)
