Виды деформационных швов: назначение и применение
При строительстве и проектировке сооружений различного назначения используется деформационный шов, который обеспечивает укрепление всего строенияиего защиту от сейсмических, осадочных и механических воздействий, от разрушения, усадки и возможных сдвигов и искривлений на почве.
Деформационный шов – разрез на строении, который заполняется изоляционным материалом, разделяя конструкцию на отдельные блоки. Это снижает нагрузку на части сооружения, что повышает устойчивость здания и уровень его сопротивления нагрузкам. Для предотвращения появления различного рода деформаций, строение нуждается в устройстве деформационных швов.
Исходя из назначения, деформационные швы разделяются на: температурные; усадочные; осадочные; сейсмические. В некоторых строениях, из-за особенностей их расположения, применяются комбинации методов, служащие для защиты сразу от нескольких причин деформации. Это может использоваться когда местность возведения строительства имеет почву, склонную к проседанию. Также рекомендуется применять несколько видов швов при возведении протяженных высоких домов, с множеством различных конструкций и элементов.
Виды деформационных швов
В любом строении, независимо от типа материала стен и фундамента, сроках постройки и назначения, происходят постоянные процессы деформации конструктивных элементов. Движение грунтов, утяжеление конструкции, резкие перепады температуры, объединение нескольких конструкций из разных материалов – все это может вызвать деформацию жилого или промышленного сооружения.
Применение деформационных швов помогает снизить напряжение в конструкции объекта, позволяет разделить сооружение на несколько отдельных блоков для их свободного движения в определенном направлении.
Классификация швов осуществляется в соответствии с факторами, которые способны вызывать деформацию строящегося объекта. Они и определяют разновидности деформационных швов:
Температурные швы служат защитой от перемены и колебаний температуры. Даже в городах, расположенных в зонах с умеренным климатом, при переходе от высокой летней температуры к низкой зимней, на домах часто возникают трещины различных размеров и глубины. Впоследствии они приводят к деформации не только коробки сооружения, но и основания. Во избежание этих проблем, здание делится швами на расстоянии, которое определяется используемым материалом, из которого возведено сооружение.
Температурные швы разделяют строение на блоки по всей высоте здания, не задействуя при этом фундамент ниже уровня грунта, поскольку подземные части строения не испытывают температурных колебаний такой степени, как наземные части здания. Размер отсеков зависит от материалов стен и от расчётной температуры местности в холодное время года.
Усадочные швы применяются реже других, в основном при создании монолитно-бетонного каркаса. Они формируются по всей высоте строения, захватывая подземные части фундамента. Так как бетон при затвердевании часто покрывается трещинами, которые впоследствии разрастаются и создают полости, конструкция здания может не выдержать и пострадать. Шов применяется только до момента полного затвердевания фундамента.
Таким образом, бетонный фундамент полностью усаживается, не покрываясь при этом трещинами. Чтобы шов получился полностью герметичным и не пропускал влагу, применяют особые герметики и гидрошпонки. Усадочные швы применяются при различной этажности в разных частях здания и защищают от образования трещин в различных элементах строения.
Температурно-усадочные швы применяются при необходимости совмещения различных видов деформационных швов.
Осадочные деформационные швы – конструкции, применяемые при строительстве и проектировании сооружений разной этажности. Они связаны с неравномерностью грунтов под сооружением и разными нагрузками на разные участки застройки, когда часть постройки с большим количеством этажей оказывает на почву гораздо большее давление, чем часть постройки с меньшей этажностью.
Из-за неравномерного давления почва может проседать, вызывая сильное давление на фундамент и стены. Различные поверхности сооружения покрываются сетью трещин и впоследствии подвергаются разрушению. Для предотвращения деформации элементов конструкции, применяется осадочный деформационный шов, разделяющий не только стены, но и фундамент, тем самым защищая дом от разрушения.
Такой осадочный деформационный шов имеет вертикальную форму и располагается от крыши до основания сооружения, обеспечивая фиксацию всех частей сооружения и защищая дом от разрушений и деформаций разной степени тяжести. По завершении работ, необходимо герметизировать само углубление и его края для полной защиты строения от влаги и пыли. Для этого применяются обычные герметики.
Работа с материалами осуществляется по общим правилам и рекомендациям. Важным условием обустройства шва является его полная заполненность материалом так, чтобы внутри не осталось пустот. На поверхности стен они изготавливаются из шпунта, с толщиной примерно половину кирпича, в нижней части шов делается без шунта. Для того чтобы внутрь здания не попадала влага, на внешней части подвала оборудуется глиняный замок. Таким образом, шов не только защищает от разрушения строения, но и оказывается дополнительным герметиком, защищающим от грунтовых вод.
Такой вид швов обязательно обустраивается в местах соприкосновения различных участков здания, в случаях размещения части строения на почве различной сыпучести, при пристраивании к существующему строению других, даже если они изготовлены из идентичных материалов. Осадочный шов используется также при существенной разнице в высоте отдельных частей строения, превышающей10 метров и в любых других случаях, когда есть основания ожидать неравномерной просадки фундамента.
Сейсмические (антисейсмические) швы – конструкции, которые создаются для укрепления строений в районах с повышенной сейсмической природой: наличие землетрясений, цунами, оползней, извержений вулканов. Сейсмические швы проектируются по определенной схеме, с созданием внутри здания отдельных. не сообщающихся сосудов, которые по периметру будут разделены деформационными швами.
Конструкционные швы рассчитаны только на горизонтальные перемещения конструкции и действуют аналогично швам усадочным. Как правило, оборудуются параллельно с усадочными швами и по такому же типу.
Изоляционные швы оборудуются для защиты стяжки пола от передачи деформационного напряжения вдоль стен, колонн, фундамента под тяжелым оборудованием.
Применение деформационных швов
При колебаниях температур, изготовленные из железобетона конструкции подвергаются деформации. Они могут менять свою форму, размеры и плотность. При усадке бетона конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывая трещины и углубления.
Каждая железобетонная конструкция является целостной неделимой системой, подверженной изменениям при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов – надколов, трещин и вмятин. Чтобы избежать образования дефектов здания, применяется несколько видов разрезов, повышающих прочность сооружения и защищающих его от различных разрушающих факторов.
С целью уменьшения давления между элементами в многоэтажных или протяженных зданиях, необходимо применять осадочные и температурно-усадочные виды швов. Для определения необходимого расстояния между швами на поверхности сооружения, во внимание принимаются уровень гибкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы, является наличие катучих опор.
Расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды. Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента, в то время, как осадочные изолируют разные части здания. Усадочный шов иногда образовывается путем установки нескольких пар колонн.
Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом. Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод.
Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий. Швы обязательно делаются в случае нервностей грунта, неодинаковой высоты стен. Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена, что обеспечивает защиту помещения от низкой температуры и дополнительную звукоизоляцию.
Внутри помещения каждый швы герметизируются эластичными материалами, а с внешней стороны – герметиками, способными защитить от атмосферных осадков. Такие швы позволяют уменьшить нагрузку на элементы строения в зонах возможного возникновения различных деформаций, которые могут возникнуть в результате различных причин:
Резкие перепады температуры внешней среды;
Сейсмическая активность;
Неравномерное осаждение грунта;
Воздействия, представляющие опасность для стабильности несущих конструкций строений.
Существуют различные способы герметизации деформационных швов: герметики, замазки, гидрошпонки, и прочие виды.
Например, гидрошпонки используются в качестве гидроизоляции деформационных швов в монолитных строениях, фундаментов различных конструкций и т.д.
Гидрошпонка является поливинилхлоридной лентой, которая монтируется в опалубку при монтаже конструкции частями. Гидрошпонка имеет полостную структуру, что позволяет облегчить установку и определяет надёжность стыков в деформационных швах.
Деформационный шов: типы и устройство
Любые конструкции и строения подвергаются деформации по разным причинам: оседание здания после строительства в процессе эксплуатации, температурные и сейсмические воздействия, неоднородность грунтов в основании конструкций. Несомненно, при проектировании и строительстве необходимо учитывать все эти факторы и сделать объект максимально безопасным для людей, а также минимизировать возможность повреждений и риск частого ремонта. Поскольку в современном мире все чаще строят большие и массивные сооружения как жилые, так и торговые, промышленные, невозможно обойтись без применения деформационных швов во всех конструктивных элементах строений.
Определение, назначение деформационных швов
С целью уменьшения напряжения в конструкциях из-за деформации и усадки элементов зданий, мостов, дорог и других сооружений в них устраивают деформационные швы. Это элементы, разделяющие все строение на отдельные блоки, что позволяет им свободно двигаться в определенных направлениях. Данное явление значительно снижает риск разрушения конструкций в местах возможной деформации. Участки, разделенные подобными швами, оседают равномерно внутри своего объема, не мешая целостности соседних блоков.
Виды деформационных швов
Существует множество классификаций деформационных швов.
Типы деформационных швов по характеру нагрузки, из-за которой возникает деформация:
Помимо этого, деформационные швы в зданиях классифицируют по типу конструкции, в которой они устроены. Выделяют швы, находящиеся:
Деформационный шов в каждом элементе имеет отдельное строение. Таким образом учитываются особенности изменений форм и нагрузок для каждого участка и направления. К этой классификации дополнительно можно отнести деформационный шов между зданиями. Например, в городском пространстве часто можно встретить сопряженные между собой жилые дома и магазины. Они, как правило, имеют разные архитектурные особенности, объемы и размеры, материалы строительства, но их объединяет одна общая стена. Чтобы эти объекты не влияли на изменения друг друга, между ними также устраивают компенсирующие швы.
Проектирование: основные нюансы
При проектировании строений учитывают все возможные нагрузки, которые будут воздействовать на конструктивные элементы, и в зависимости от этого распределяют деформационные швы таким образом, чтобы они компенсировали все разрушающие эффекты, направленные на каждый элемент.
Устройство деформационных швов разнообразно. Их производят на строительной площадке из специальных материалов или набирающих популярность готовых металлических профилей. Конструкция деформационного шва из металла включает в себя специальный прокат и (при необходимости) вставки из различных материалов, подобранных в зависимости от места применения. Для каждого элемента здания направляющие имеют различное строение и готовятся из несхожих материалов, поскольку выполняют они разные функции.
На стадии проектирования рассчитывают не только места расположения компенсирующих разрезов, их частоту, размер и состав. Часто для отдельных мест определяют отличный от других деформационный шов. Узел, отображающий принцип примыкания конструкций, должен быть прорисован и расписан подробно, чтобы на строительной площадке не возникло трудностей с его сборкой. В каждом случае состав и вид шва могут быть индивидуальны, поскольку разные части конструкций испытывают определенные нагрузки, не всегда одинаковые. Такие ситуации могут возникнуть в местах сопряжений блоков разной этажности, назначения, веса и т.д.
Компенсационный шов в разных элементах здания
Для всех конструкций устройство компенсирующих зазоров индивидуально, они имеют собственное техническое решение, состав, размеры и особенности. Каждому материалу и конструкции соответствует свой деформационный шов. СНиП 2.03.04-84 приводит пример расчетов для наиболее распространенных железобетонных конструкций в различных условиях, СНиП 2.01.09-91 рассказывает о расчетах в просадочных грунтах и подрабатываемых территориях.
Швы в фундаментах: назначение
Фундамент – одна из самых сложных и ответственных в возведении частей любого строения. От его целостности зависят безопасное функционирование и надежность сооружения. Поэтому в его конструкции все должно быть продумано до мелочей – от правильного конструктивного решения до верно устроенных деформационных швов. Фундамент испытывает сразу несколько видов разрушающих нагрузок: от усадки и сезонного движения грунта; неравномерного оседания разных частей здания. Наружный периметр может быть подвержен температурным перепадам (в редких случаях, чаще говорится о верхней части стены фундамента, переходящей в цоколь). Деформационный шов в фундаментах должен компенсировать все поступающие воздействия и придавать ему упругости и подвижности. Кроме того, он должен иметь качественную внешнюю гидроизоляцию, которая предотвратит проникновение влаги в тело шва для избегания разрушения самого его основания.
Особенности устройства
Деформационный шов в фундаментах устраивают по всей высоте его стены от подошвы основания. Расстояние между швами определяется расчетом и зависит от величины влияющих нагрузок, типа грунтов, материала для стен, функционального назначения помещений и т.д. Для кирпичных строений шаг составляет от 15 до 30 м, для деревянных – до 70 м. Кроме этого, на границах частей здания, имеющих разное техническое назначение, также должны присутствовать компенсирующие разрывы, поскольку там возникает наибольшее напряжение.
Деформационный шов в плите фундамента представляет собой зазор, разделяющий ее на отдельные блоки. Его заполняют паклей, пропитанной смолой.
Одной из составляющих фундамента является отмостка. Она также нуждается в компенсирующих разрывах, ведь при неровном ее оседании и движении грунтов данный элемент может попросту надломиться, что повлечет за собой намокание стен основания. Отмостка перестанет выполнять свою защитную функцию. Швы устраиваются с шагом до 2 метров, в них укладывают деревянные рейки и сверху заливают горячим битумом или другим полимером, обеспечивающим надежную гидроизоляцию.
Место стыка отмостки и фундаментной стены обязательно имеет подвижный шов. Обычно его роль играет гидроизоляционная отделка наружной стены основания.
Деформационные швы в стене
Вертикальные конструкции подвержены воздействию сразу нескольких деформационных нагрузок. На них влияют осадка в процессе эксплуатации, температурные воздействия (сезонные и с одновременным перепадом температур наружной и внутренней части в холодное время), нагрузка от верхнего покрытия, снеговые массы. Потому, рассчитывая деформационный шов в стене при проектировании, важно учесть все воздействия и устроить разделения, которые не дадут конструкции разрушиться.
В современном строительстве используют самые разнообразные материалы и методы для возведения стен, которые бывают:
Во всех из них возникают разрушающие воздействия, причем чем прочнее и тверже материал, тем большие деформационные нагрузки возникают в конструкции. Деление стены на блоки с помощью компенсационных швов позволяет отдельным частям деформироваться в определенных интервалах без угрозы разрушения всего элемента, внутри которого не возникает опасное напряжение.
Проектирование и устройство деформационных швов в вертикальных конструкциях
Важным нюансом проектирования швов в стенах является их заполнение и оформление, поскольку находятся они на видимых частях любого строения, особенно, если не подразумевается дополнительная облицовка.
Температурные деформационные швы устраивают в горизонтальной плоскости стены. В процессе возведения в кладке размещают шпунт, который обкладывают толем в 2 слоя и забивают паклей. Закрывают шов глиняным замком. Данные материалы не реагируют на перепады температур, тем самым компенсируют деформацию стены. При ручной кладке заделка получается незаметной и не требует дополнительной облицовки.

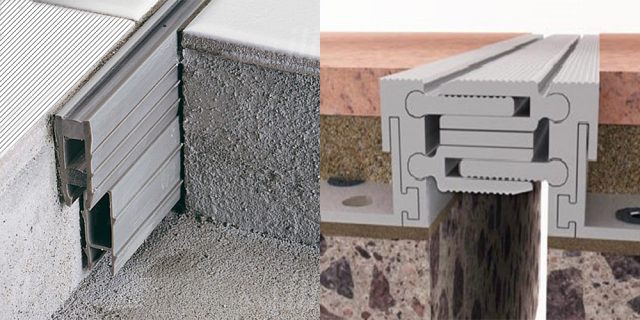

В современном строительстве все чаще применяют профили для деформационных швов. Достоинством применения их является особая конструкция, армирующая зазор в стене. Это предотвращает появление трещин в области деформационного шва в процессе воздействия разрушающих нагрузок. Кроме этого, в теле профиля имеются вставки из гидрофобных материалов, что предотвращает попадание влаги в стеновой материал и дальнейшее его разрушение. Оформление наружной части деформационного шва выполнено таким образом, что он отлично вписывается в любой фасад. Большой ассортимент предлагаемых профилей позволяет подобрать к любому зданию наиболее подходящий дизайн.
Швы в горизонтальных плитах
При устройстве монолитных плит перекрытий обязательно должны быть выполнены деформационные швы, поскольку бетон является жестким неэластичным материалом и подвержен разрушению в результате воздействия различных нагрузок и одновременного оседания всего объема здания. С помощью расчетов определяют ширину одного блока перекрытия, и по такому параметру производят заливку межэтажных элементов. Заполнение швов выполняют с использованием гидроизолирующих материалов и заделок.
Швы в бетонных полах
Полы постоянно принимают нагрузку от предметов интерьера, оборудования, а их покрытия все время подвергаются износу. В одном помещении могут быть устроены полы из разных материалов, которые в процессе эксплуатации непохоже реагируют на поступающую нагрузку, влажность и другие воздействия. Такие участки тоже нуждаются в разделении, как и монолитный бетонный пол.
По назначению деформационные швы в бетонных полах разделяют на 3 основных типа.
Деформационные швы в полах представляют собой зазоры, разделяющие поверхность на несколько блоков или участков. В подавляющем большинстве для устройства компенсационных швов применяют различные профильные конструкции.
Основные виды профилей для устройства швов в полах выделяют следующие.
Технология устройства разделительных швов в полах
Бетонные полы заливают не за один раз всю площадь, а частями, в несколько этапов. Разделительные швы необходимо устраивать в местах стыков разных участков заливки, поскольку бетон может иметь отличающиеся свойства. Зачастую перед заливными работами периметр участка ограничивают изолирующими материалами, которые впоследствии будут служить в качестве заделки образовавшихся стыков. Если площадь заливки большая, то швы можно нарезать уже в готовых полах. Размер зазоров и расстояние между ними рассчитывают, исходя из размера коэффициента линейного расширения бетона. Средняя ширина шва 12-20 мм, расстояние между разрезами – 1,5 м. Глубина достигает 2-3 см. Разделение производят с помощью специального оборудования. Нарезанные по готовому полу швы заполняют специальными уплотнителями и герметизируют их износостойкими полимерами или встраивают в них специализированные профили.
Швы на стыках зданий
Нередко к существующим зданиям пристраивают дополнительные: в виду экономии места в пределах города или удобства пользования в частном порядке. Пристрои могут иметь различное назначение: торговые площади, офисные помещения, бани, гаражи, хозяйственные постройки. Почти всегда осадка основного и дополнительного строений происходит по-разному. Чтобы избежать связанных с этим явлением неприятностей, нужно устраивать деформационный шов между зданиями.
Зазоры между зданиями компенсируют все виды воздействий: осадочные, усадочные, температурные, сейсмические. Поскольку основное и пристраиваемое здания имеют одну общую стену, в ней организовывают компенсационный шов, объединяющий функцию защиты от всех поступающих нагрузок.
Также прокладка между стенами нужна при неоднородности материала: например, первоначальное строение каменное, а дополнительное – деревянное. В этом случае шов может быть выполнен из гидроизоляционного материала без дополнительных конструкций.
Если фундамент под пристрой не был рассчитан сразу, а возводится дополнительно, обязательно нужно отделить его от основного с помощью шва, ведь его конструкция может отличаться. В этом случае будет происходить усадка и осадка самого основания и опираемого строения.
Компенсационный шов устраивают по всей высоте примыкающего здания.
Описание и виды деформационных швов
Фундамент любого здания – основное несущее сооружение, на которое ложится большинство статических нагрузок во время эксплуатации строения. От его качества зависит длительность эксплуатации здания и его безопасность в процессе эксплуатации.
Обязательно устройство деформационного шва между фундаментом пристройки
Элементом фундаментных оснований, заслуживающим особого внимания, является деформационный шов.
Описание и виды деформационных швов
Деформационный шов — это, специальным образом подготовленный участок фундамента здания, задачей которого является защита основания от перемещений грунта и противостояние резким температурным изменениям. Особое внимание защите фундаментных оснований устройством деформационного шва принято уделять в районах с повышенной сейсмической активностью.
Чаще всего, деформационный шов применяется под устройство укрепления фундаментов зданий ленточного типа.
Сейчас при строительстве применяются основные виды деформационных швов. Их четыре:
Выбирают подходящие виды деформационных швов для фундаментных оснований, основываясь на анализе собранных данных о температуре, типах грунта и сейсмической активности региона, в котором планируется вести строительство.
Особенности применения сейсмических и осадочных швов
Сейсмический деформационный шов для фундаментных оснований, как это понятно из названия, применяется чаще всего на регионах с повышенной опасностью неожиданных передвижений грунта. Его основная задача – смягчить опасные деформации фундамента при возникновении сейсмической активности.
Особенностью сейсмического компенсатора, является разделение им фундаментной конструкции на несколько отдельных квадратов.
Деформационный шов плиточного основания
Расчет размеров таких блоков производится на предварительном этапе. Между этими квадратами с равными сторонами и выполняется устройство компенсатора этого типа. Особое внимание следует уделить такой работе, как гидроизоляция сейсмического шва, поскольку постоянное воздействие влаги и резкие перепады температуры значительно снижает износостойкость материалов и уменьшает общий срок эксплуатации строения.
Качественная рулонная гидроизоляция продлит срок жизни фундамента.
Задачей осадочного компенсатора для фундаментных оснований является обезопасить фундаментную конструкцию от появления трещин в плите при усадке грунта под зданием. Усадочные передвижения почвы во время эксплуатации здания могут возникать из-за разной плотности грунта под частями здания и неравномерно распределенной нагрузки.
В современной архитектуре зданий зачастую используется переменная этажность, конструктивные особенности разных частей здания, всевозможные надстройки. Здания, строящиеся на однородном грунте с одинаковой плотностью почвы по всей площади строительства, встречаются крайне редко.
При большой разнице значений плотности почвы, возникающие под нагрузкой движения грунта могут вызывать различные деформации конструкции здания: смещения, трещины, сколы и другие повреждения.
Расчет деформационных швов осадочного типа происходит для каждого здания отдельно, основываясь на данных анализа плотности почвы. Их основная задача – компенсировать смещения отдельных блоков здания, вызванные осадкой.
Особенности применения температурных и усадочных швов
Область применения температурных швов для фундаментных оснований обусловлена климатическими особенностями региона, запланированного под строительство, способными оказывать негативное влияние на материалы, применяемые при строительстве здания. Фундаментные швы этого типа применяются при возведении зданий как в холодном, так и в жарком климате.
Устройство температурных швов подразумевает, что вся постройка разделяется на несколько квадратных блоков, виды этих блоков и их размер определяются, когда производится предварительный расчет. При подготовке учитываются такие факторы, как глубина промерзания почвы, сейсмическая стабильность региона и множество других показателей. Следует заметить, что гидроизоляция швов обязательна в любых условиях.
Усадочные швы для фундаментных оснований применяются для защиты ленточного фундамента при строительстве монолитно-бетонных каркасов, для которых используются большие объемы бетонных смесей. В процессе эксплуатации бетон отдает, содержащуюся в плите влагу, уменьшаясь в объеме.
Это может вызвать возникновение усадочных трещин и расколов, уменьшающих несущие свойства монолитно-бетонного сооружения. Устройство усадочного деформационного шва препятствует появлению разрушений в плите, расширяясь вместе с бетоном по мере его высыхания.
По окончании высыхания бетонного монолита, усадочный шов в плите зачеканивают. Для проведения таких работ, как гидроизоляция шва применяются специальные герметики.
Основные правила устройства швов
Расчет необходимого количества деформационных швов должен осуществляется опытным специалистом. Для того, чтобы швы качественно выполняли свое предназначение по защите фундамента и всего здания необходимо соблюдать несколько условий:
Соблюдая эти, универсальные для всех типов швов, правила можно значительно увеличить срок эксплуатации фундамента.
Правила изоляции деформационных швов
Обязательным условием при монтаже деформационных швов любого типа является их гидроизоляция. Расчет подбора герметика или гидроизоляционного материала должен учитывать следующие факторы:
После выбора гидроизолирующего материала и проведения комплекса таких работ, как гидроизоляция швов,желательно убедиться в отсутствии протечек в местах соединений. Швы не должны подвергаться воздействию влаги.
Устройство, защищенных по всем правилам деформационных швов фундамента, обеспечит надежность основания здания на десятилетия.
