Позади 20 000 км. Итоги.
Доброго дня читающим)
Фотон вернулся, уехал, опять вернулся) Гоняем его по-полной) Есть о чём написать.
Уже двадцатку накрутил)) И вот, что мы получили после 20 000 км — застучала рулевая тяга на Фотоне.
Менять на Китай — не выход, ведь хватит всего лишь на 20 тыс…решили восстановить.
Кстати, по запчастям на китайский Фотон ставим японские аналоги))) Но с тягой не Китай и не аналог(

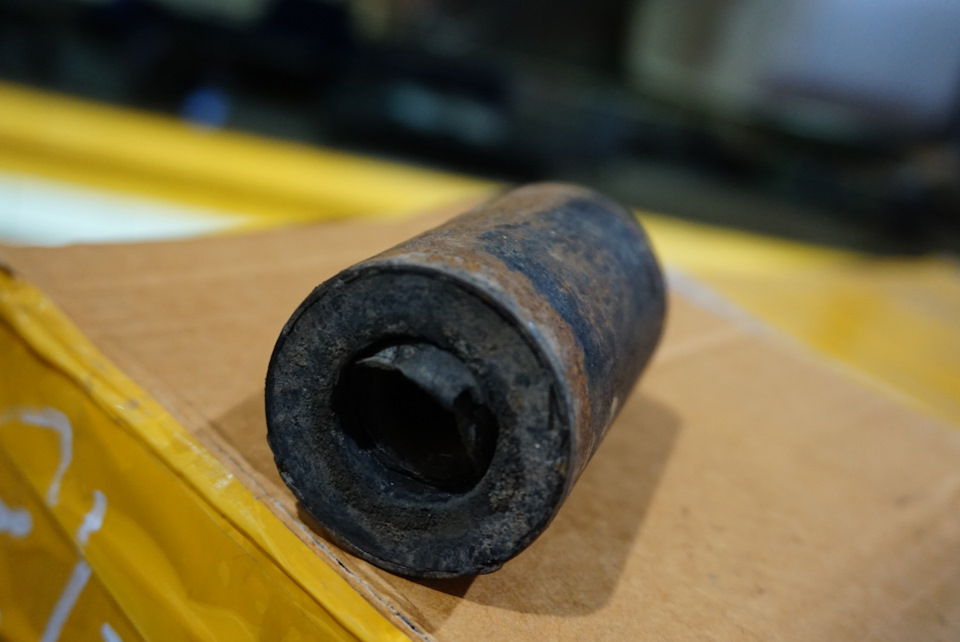

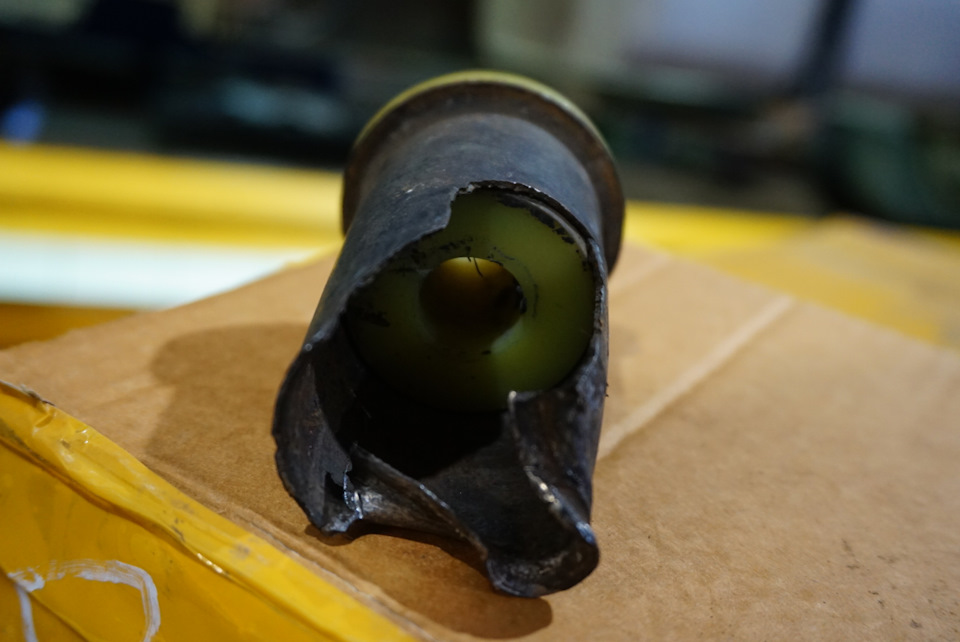

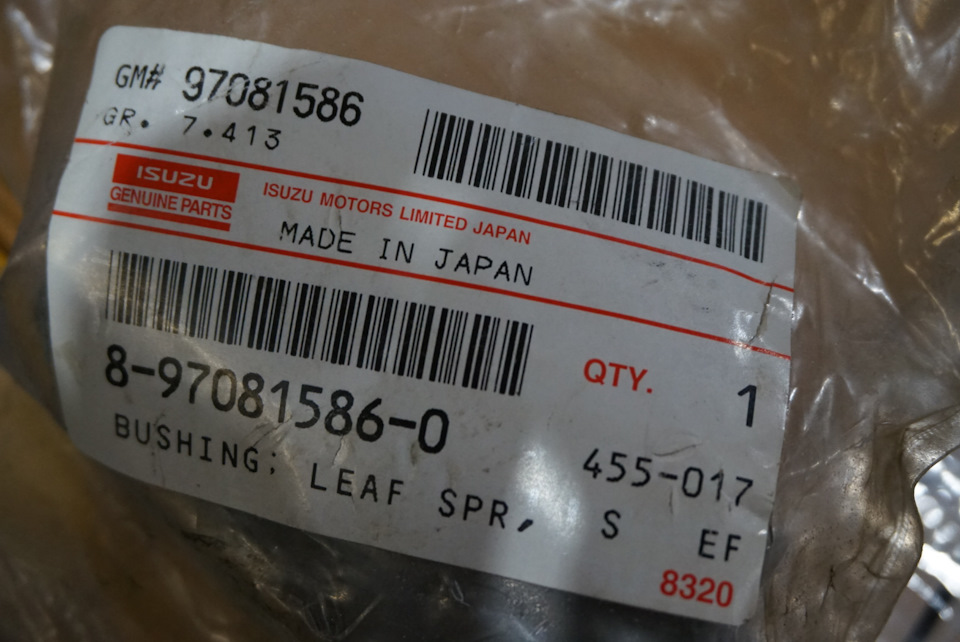

Разбитые втулки рессорные поменяли на японские от Исудзу. Один в один встали как родные.

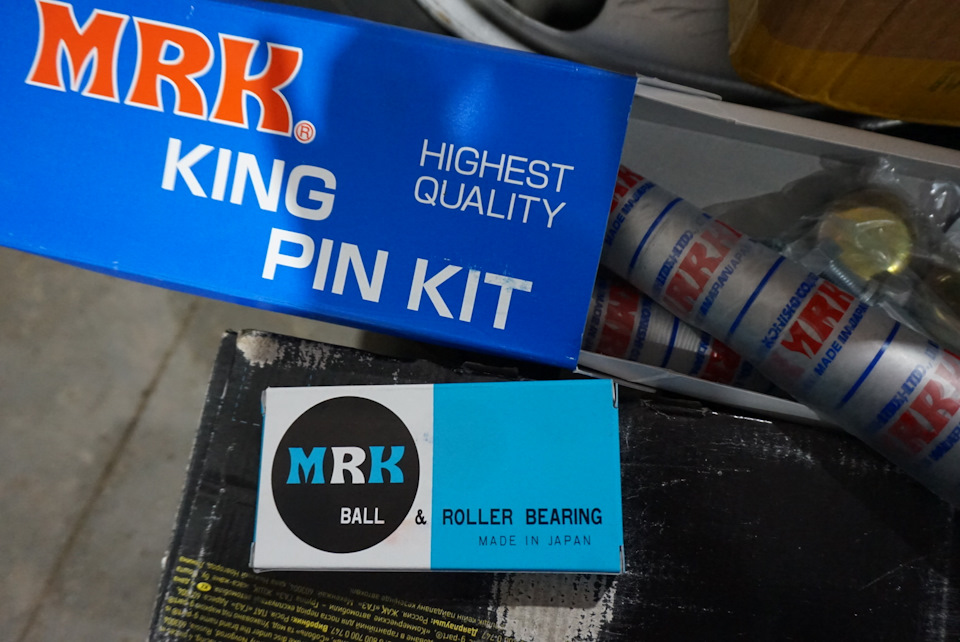

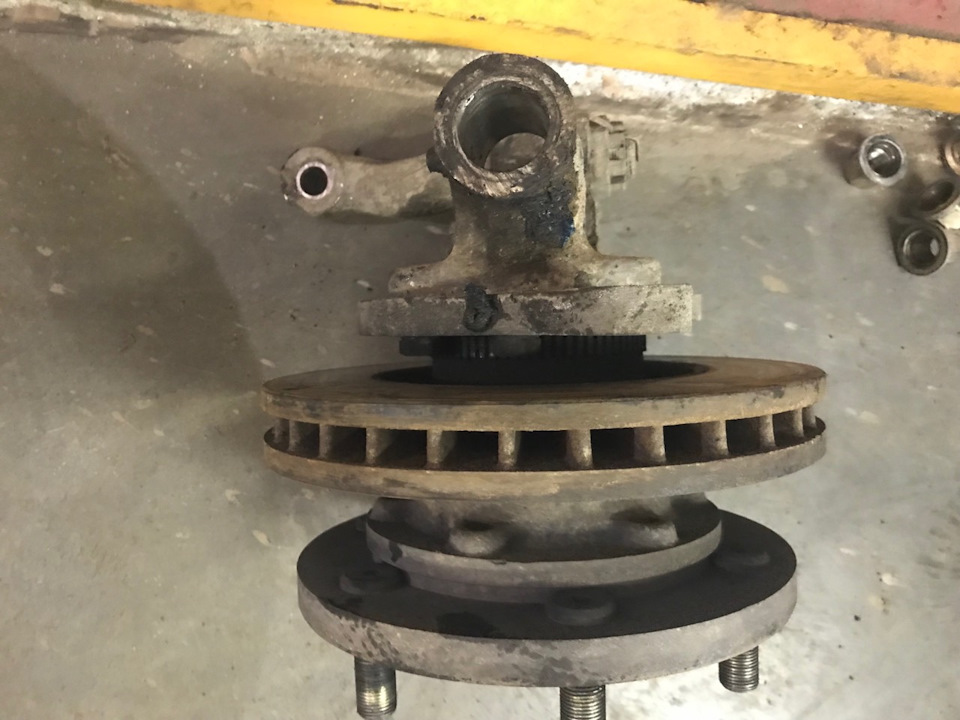

Разбило шкворня в балке, да так, что балку пришлось везти на восстановление. Благо есть в Омске умельцы проверенные.
Теперь главное, чтобы китайское железо вокруг японских сайлентблоков не развалилось)))
Да, к слову, почему мы не обращаемся к официалам? Ведь Фотон куплен у них, и он даже как бы на гарантии. К сожалению, причиной всему время… У нас его катастрофически нет. Нам нужна машина в работе. Официалы же работают по шаблону. Есть сломанная деталь, значит ее нужно заменить на новую такую же — Китай, долгий поиск и доставка. Мы чинимся у наших друзей — Гуд`Ок-Truck`Bus на Мира 177/4. Быстро и качественно. Запчасти используем от японских авто. Да подходят))
Сходил Фотон после такого ремонта в Екат, туда 2800 кг, оттуда 3000 кг. Полёт нормальный. Ходуля держит.
Итог. Всё, что заработали за 20 тыщ, потратили на ремонт. Надеемся, что эти болячки закончились.
Индикатор моторного тормоза на фотоне 1039 что это
Единица измерения на табло спидометра: км/ч
Часы
Одометр показывает полный пройденный путь.
Часы показывают текущее время. Установка часов производится нажатием регулировочного штифта.
Тахометр показывает скорость двигателя в оборотах в минуту (об/мин). Зеленая зона дисплея обозначает экономичное потребление топлива; красная зона обозначает критическую скорость двигателя.
Манометр показывает давление воздуха в двух ресиверах пневматической тормозной системы. Во время движения указатель воздушного манометра должен находиться в диапазоне 750-830 кПа.
Указатель температуры воды
Показывает температуру воды в системе охлаждения двигателя
Если температура воды слишком высокая, следует прекратить движение и дать двигателю поработать на холостых оборотах до тех пор, пока температура воды в системе охлаждения не придет в норму.
Для двигателей, оборудованных вентиляторами с вязкостными муфтами, которые установлены перед коленчатым валом (ISD185, ISD210, ISD230): симметрично установленный стопорный штифт можно ослабить в том случае, если установлена
неисправность вентилятора, вызванная чрезмерно высокой температурой воды.
В соответствующий паз можно установить соединительный фланец, затем затянуть.
В этом случае вязкостная муфта будет выведена из эксплуатации. Эта экстренная мера применяется при чрезмерно высокой температуре воды. Пробег в этом состоянии не должен превышать 1000 км. В противном случае соединительный фланец в середине вентилятора расколется. Если водитель не соблюдает это условие, компания снимает с себя ответственность за возможные последствия.
Масляный манометр показывает давление масла во время работы двигателя.
Если указатель масляного манометра не приходит в движение или неравномерно вибрирует, следует проверить уровень масла в картере двигателя. Если уровень масла в норме, то возможно засорение масляного фильтра или неисправность в системе смазки. При низком давлении масла эксплуатация двигателя запрещена.
Указатель уровня топлива
При переводе ключа зажигания в положение «ON» (зажигание и все потребители электроэнергии) указатель показывает уровень топлива в топливном баке. Буквами «F» и «Е» обозначены, соответственно, полный и пустой бак.
Вольтметр показывает заряженное или разряженное состояние аккумуляторной батареи. Проверьте показания вольтметра при работающем двигателе.
Если во время работы двигателя указатель остановился за пределами обозначенного диапазона, немедленно обратитесь в ближайший сервисный центр Foton для поиска и устранения неисправностей.
Главный индикатор поворота
При перемещении переключателя указателей поворота мигание главного индикатора говорит о включении наружных указателей поворота.
Индикатор поворота прицепа
При перемещении переключателя указателей поворота во время буксировки прицепа мигание индикаторов поворота прицепа говорит о включении наружных указателей поворота.
Индикатор аварийной сигнализации
При включении аварийной сигнализации мигание этого индикатора показывает, что автомобиль находится в неисправном состоянии.
Предупреждающий индикатор генератора
Предупреждающий индикатор генератора включается при переводе ключа зажигания в положение «ON» и выключается при пуске двигателя.
Индикатор дальнего света
Индикатор включается при переводе передних фар в режим дальнего света.
Предупреждающий индикатор перегорания нити накала лампы тормозного сигнала
При перегорании нити накала лампы тормозного сигнала включается предупреждающий индикатор. Новая лампа должна соответствовать требованиям к напряжению и мощности.
Индикатор стояночного тормоза
Если ключ зажигания находится в положении «ON» (зажигание и все потребители электроэнергии), этот индикатор включается при подъеме рычага тормозного крана.
Предупреждающий светоиндикатор давления масла
Индикатор загорается во время работы стартера до запуска двигателя.
Если предупреждающий индикатор загорается во время езды, следует немедленно остановиться и проверить уровень масла в картере двигателя.
Если уровень масла в норме, то возможно засорение патрона масляного фильтра или неисправность в системе смазки. Использование двигателя при включенном индикаторе давления масла запрещено.
Предупреждающий светоиндикатор давления передней оси
Индикатор включается, если давление давление в ресивере пневматической тормозной системы передней оси опускается ниже минимальной величины.
При включении этого индикатора дальнейшее движение запрещено.
Предупреждающий светоиндикатор давления задней оси
Индикатор включается, если давление давление в ресивере пневматической тормозной системы задней оси опускается ниже минимальной величины.
Если индикатор загорается во время езды, следует остановиться и выяснить причину неполадки.
При включении этого индикатора дальнейшее движение запрещено. Замечание: при неоднократном включении тормозной системы давление воздуха временно снижается.
Индикатор засорения воздушного фильтра
Этот предупреждающий индикатор включается при засорении патрона воздушного фильтра.
Индикатор моторного тормоза на фотоне 1039 что это
Единица измерения на табло спидометра: км/ч
Часы
Одометр показывает полный пройденный путь.
Часы показывают текущее время. Установка часов производится нажатием регулировочного штифта.
Тахометр показывает скорость двигателя в оборотах в минуту (об/мин). Зеленая зона дисплея обозначает экономичное потребление топлива; красная зона обозначает критическую скорость двигателя.
Манометр показывает давление воздуха в двух ресиверах пневматической тормозной системы. Во время движения указатель воздушного манометра должен находиться в диапазоне 750-830 кПа.
Указатель температуры воды
Показывает температуру воды в системе охлаждения двигателя
Если температура воды слишком высокая, следует прекратить движение и дать двигателю поработать на холостых оборотах до тех пор, пока температура воды в системе охлаждения не придет в норму.
Для двигателей, оборудованных вентиляторами с вязкостными муфтами, которые установлены перед коленчатым валом (ISD185, ISD210, ISD230): симметрично установленный стопорный штифт можно ослабить в том случае, если установлена
неисправность вентилятора, вызванная чрезмерно высокой температурой воды.
В соответствующий паз можно установить соединительный фланец, затем затянуть.
В этом случае вязкостная муфта будет выведена из эксплуатации. Эта экстренная мера применяется при чрезмерно высокой температуре воды. Пробег в этом состоянии не должен превышать 1000 км. В противном случае соединительный фланец в середине вентилятора расколется. Если водитель не соблюдает это условие, компания снимает с себя ответственность за возможные последствия.
Масляный манометр показывает давление масла во время работы двигателя.
Если указатель масляного манометра не приходит в движение или неравномерно вибрирует, следует проверить уровень масла в картере двигателя. Если уровень масла в норме, то возможно засорение масляного фильтра или неисправность в системе смазки. При низком давлении масла эксплуатация двигателя запрещена.
Указатель уровня топлива
При переводе ключа зажигания в положение «ON» (зажигание и все потребители электроэнергии) указатель показывает уровень топлива в топливном баке. Буквами «F» и «Е» обозначены, соответственно, полный и пустой бак.
Вольтметр показывает заряженное или разряженное состояние аккумуляторной батареи. Проверьте показания вольтметра при работающем двигателе.
Если во время работы двигателя указатель остановился за пределами обозначенного диапазона, немедленно обратитесь в ближайший сервисный центр Foton для поиска и устранения неисправностей.
Главный индикатор поворота
При перемещении переключателя указателей поворота мигание главного индикатора говорит о включении наружных указателей поворота.
Индикатор поворота прицепа
При перемещении переключателя указателей поворота во время буксировки прицепа мигание индикаторов поворота прицепа говорит о включении наружных указателей поворота.
Индикатор аварийной сигнализации
При включении аварийной сигнализации мигание этого индикатора показывает, что автомобиль находится в неисправном состоянии.
Предупреждающий индикатор генератора
Предупреждающий индикатор генератора включается при переводе ключа зажигания в положение «ON» и выключается при пуске двигателя.
Индикатор дальнего света
Индикатор включается при переводе передних фар в режим дальнего света.
Предупреждающий индикатор перегорания нити накала лампы тормозного сигнала
При перегорании нити накала лампы тормозного сигнала включается предупреждающий индикатор. Новая лампа должна соответствовать требованиям к напряжению и мощности.
Индикатор стояночного тормоза
Если ключ зажигания находится в положении «ON» (зажигание и все потребители электроэнергии), этот индикатор включается при подъеме рычага тормозного крана.
Предупреждающий светоиндикатор давления масла
Индикатор загорается во время работы стартера до запуска двигателя.
Если предупреждающий индикатор загорается во время езды, следует немедленно остановиться и проверить уровень масла в картере двигателя.
Если уровень масла в норме, то возможно засорение патрона масляного фильтра или неисправность в системе смазки. Использование двигателя при включенном индикаторе давления масла запрещено.
Предупреждающий светоиндикатор давления передней оси
Индикатор включается, если давление давление в ресивере пневматической тормозной системы передней оси опускается ниже минимальной величины.
При включении этого индикатора дальнейшее движение запрещено.
Предупреждающий светоиндикатор давления задней оси
Индикатор включается, если давление давление в ресивере пневматической тормозной системы задней оси опускается ниже минимальной величины.
Если индикатор загорается во время езды, следует остановиться и выяснить причину неполадки.
При включении этого индикатора дальнейшее движение запрещено. Замечание: при неоднократном включении тормозной системы давление воздуха временно снижается.
Индикатор засорения воздушного фильтра
Этот предупреждающий индикатор включается при засорении патрона воздушного фильтра.
Фотон панель приборов обозначения
Foton Auman BJ 1093. Органы управления и контрольные приборы
2 Комбинированный переключатель габаритных фар, ближнего/ дальнего света, передних противотуманных фар, левого и правого указателей поворота, мигающего дальнего света.
4 Комбинация приборов
5 Комбинированный переключатель горного тормоза (тормоза-замедлителя), стеклоочистителя и омывателя лобового стекла, выключатель аварийной сигнализации
6 Панель управления обогревателем и кондиционером
7 Блок предохранителей
8 Рычаг открывания переднего капота
9 Запорный рычаг корректировки направления
10 Педаль сцепления
12 Педаль акселератора
13 Рычаг тормозного крана
14 Рычаг переключения передач
17 Выключатель светорегулятора
18 Выключатель предпускового подогрева
19 Выключатель аварийной световой сигнализации
20 Выключатель передней противотуманной фары
21 Выключатель задней противотуманной фары
22 Переключатель электрического/пневматического звукового сигнала (или переключатель положения)
| Звуковой сигнал подается нажатием кнопки на рулевом колесе. |
Не поворачивайте рулевое колесо, если автомобиль находится в неподвижном состоянии, двигатель выключен.
Не начинайте движения, если рулевое колесо заблокировано. В противном случае рулевое колесо будет повреждено.
Перед регулировкой рулевого колеса водитель должен принять самое удобное положение.
Осторожно!
После регулировки положения рулевого колеса фиксатор механизма регулировки должен быть полностью затянут. Регулировку положения рулевого колеса можно начинать только после парковки автомобиля. Запрещено выполнять регулировку в движущемся автомобиле.
1. Чтобы освободить рулевую колонку поверните вверх рычаг фиксатора механизма, регулирующего вылет (L).
2. Приняв наиболее удобное положение, отрегулируйте вылет колонки.
3. По завершении регулировки опустите вниз рычаг фиксатора, чтобы зафиксировать рулевую колонку.
Как показано на иллюстрации, ключ в замке может принимать пять положений.
«LOCK» (блокировка): в этом положении можно вставить и извлечь ключ зажигания. После извлечения ключа рулевое колесо заблокировано. Когда ключ переведен в положение «LOCK», двигатель прекращает работу.
«АСС» (Электрооборуд.): при переводе ключа в это положение производится подключение вспомогательных потребителей электроэнергии. «ON» (зажигание и все потребители электроэнергии): при эксплуатации автомобиля ключ должен оставаться в этом положении.
«Н» (предпусковой подогрев): при переводе ключа в это положение включается подогрев двигателя.
«START» (Пуск): при переводе ключа в это положение выполняется пуск двигателя. Отпущенный ключ автоматически возвращается в положение «ON».
Внимание
Стартер двигателя должен непрерывно работать не более десяти секунд.
Описание приборной панели (щитка приборов) Foton 1039,1049С
Описание приборной панели (щитка приборов) Фотон 1039,1049С.
Назначение сигнальных индикаторов, контрольных ламп и указателей.
02. Индикатор предпускового подогревателя
03. Индикатор стояночного тормоза
04. Контрольная лампа включения указателей левого поворота и аварийной сигнализации
05. Сигнальный индикатор неисправности тормоза
06. Сигнальный индикатор незакрытой двери (опция)
07. Индикатор дальнего света
08. Индикатор моторного тормоза
09. Индикатор включения передних противотуманных фар
11. Индикатор включения задних противотуманных фонарей
12. Сигнальный индикатор непристегнутого ремня безопасности (опция)
13. Сигнальный индикатор давления масла
14. Индикатор заднего хода
15. Сигнальный индикатор уровня тормозной жидкости
16. Контрольная лампа включения указателей правого поворота и аварийной сигнализации
17. Сигнальный индикатор уровня масла (опция)
18. Сигнальный индикатор неисправности двигателя
19. Сигнальный индикатор блокирования кабины (опция)
21. Указатель уровня топлива
22. Указатель уровня раствора. Отказ указателя уровня топлива/указателя уровня раствора мочевины.
23. Сигнальный индикатор низкого давления в шинах (опция)
24. Сигнальный индикатор падения уровня раствора. Отказ указателя уровня топлива/указателя уровня раствора мочевины.
25. Сигнальный индикатор подушки безопасности (опция)
26. Индикатор размораживания, устранения запотевания зеркал заднего вида (опция)
27. Сигнальный индикатор низкого давления в тормозной системе
28. Индикатор остановки двигателя
29. Сигнальный индикатор низкого уровня жидкости в тормозной системе (или гидравлической системе сцепления)
30. Кнопка сброса дисплея.
31. Сигнальный индикатор критического уровня воды в топливном фильтре (опция)
32. Индикатор неисправности А С
33. Индикатор неисправности генератора
34. Индикатор мигающих кодов ASR (индикатор мигающих кодов А С)
35. Сигнальный индикатор высокой температуры охлаждающей жидкости
36. Сигнальный индикатор низкого уровня топлива
37. Часы / Счетчик пробега
38. Сигнальный индикатор SVS
39. Сигнальный индикатор засорения воздушного фильтра
40. Сигнальный индикатор EBD (опция)
41. Индикатор механизма отбора мощности (опция)
На приборной панели любого автомобиля есть сигнальные значки, которые информируют водителя о работе некоторых механизмов, а также о неисправностях.
Эти значки помогают вам всегда быть в курсе того, что происходит с вашим автомобилем.
За последние несколько лет индикаторы превратились из обычных лампочек в различные горящие иконки, которые просто понять, легко увидеть, и вообще эти индикаторы стали намного информативнее.
Разные индикаторы имеют разный цвет.
Что означают цвета иконок на приборной панели
Как правило, красный информирует о серьезной проблеме или о каком-либо нерешенном вопросе безопасности. Также красный цвет используется, чтобы обозначить важные напоминания.
Обычно желтым или оранжевым цветом окрашивают иконки, которые информируют о том, что та или иная деталь автомобиля требует ремонта или нуждается в обслуживании. Однако, если иконка такого цвета начинает мигать, то следует как можно скорее обратиться в мастерскую.
Иконки такого цвета используются исключительно, чтобы дать водителю дополнительную информацию о стабильной работе системы.
* После того, как загорелся один красный или желтый индикатор, не стоит ждать, чтобы зажглись еще и другие, так как чем больше вы откладываете визит в мастерскую, тем больше повышается риск еще более серьезной поломки автомобиля, что может, в свою очередь привести к очень неприятным последствиям.
* Старайтесь регулярно осуществлять технический осмотр, который поможет избежать неожиданных неисправностей. Всегда обращайте внимание на значки приборной панели, и вы будете в курсе работ всех систем автомобиля.
Значки на приборной панели
1. Включены передние противотуманные фары.
2. Такой индикатор может означать: неисправность в электроусилителе или гидроусилителе руля.
3. Включены задние противотуманные фары.
4. Индикатор низкого уровня жидкости в стеклоомывателе.
5. Тормозные колодки изношены и нуждаются в замене.
6. Индикатор, сообщающий о включенной системе поддержания постоянной скорости (круиз-контроль).
7. Индикаторы работающих поворотных сигналов.
8. Индикатор активного датчика дождя и света.
9. Индикатор, сообщающий, что на улице температура воздуха ниже нуля.
10. Информационное сообщение.
11. Индикатор включенной свечи накаливания.
Что означает снежинка на приборной панели
12. Индикатор, информирующий, что на улице мороз и возможен гололед.
13. Обнаружение бесконтактного ключа.
14. Ключ не был найден.
15. Индикатор, информирующий, что батарея ключа разрядилась.
16. Опасное сближение с другим транспортным средством.
17. Нажмите педаль сцепления.
18. Этот индикатор сообщает, что необходимо нажать педаль тормоза, чтобы АКПП разблокировалась.
19. Индикатор блокировки рулевой колонки.
20. Включен дальний свет.
21. Данный индикатор информирует об уровне падения давления воздуха (в одном или нескольких колесах), превышающий 25% от номинального значения.
22. Наружное освещение включено.
23. Проблемы с наружным освещением.
24. Индикатор, сообщающий о неисправности стоп-сигнала.
25. Индикатор, предупреждающий о сажевом фильтре.
Индикатор, сигнализирующий о неисправностях с выхлопом из-за сажевого фильтра.
Что означают значки на приборной панели
26. Предупреждающий индикатор прицепного устройства.
27. Предупреждающий индикатор пневматической подвески.
28. Индикатор, сообщающий о смене полосы движения.
29. Индикатор, сигнализирующий о перегреве катализатора.
30. Индикатор, сообщающий о том, что ремень безопасности не был пристегнут.
А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты.
31. Если включается значок ручника, то это может означать одно из трех:
* Поднят рычаг ручного тормоза.
* Тормозные колодки изношены.
* Низкий уровень тормозной жидкости — нужна ее доливка или замена.
Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.
32. Индикатор заряда батареи.
33. Индикатор системы, помогающей при парковке.
34. Индикатор, сообщающий о необходимости пройти техническое обслуживание.
35. Включены адаптивные передние фары.
36. Проблемы с системой автоматического наклона фар.
37. Проблемы, связанные с задним спойлером.
38. Такой индикатор можно найти в кабриолетах, и сигнализирует о проблеме с крышей автомобиля.
39. Возникла проблема с подушкой безопасности.
Указатели приборной панели
40. Красный восклицательный знак может иметь несколько объяснений, и выглядит он по-разному:
* Если знак в кружке — проблема тормозной системы. Лучше остановиться и не продолжать движение.
* Активирован ручной тормоз.
* Тормозные колодки изношены.
* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг, возможно, был поврежден.
Довольно часто этот индикатор загорается, если неисправен поплавок (датчик уровня).
В некоторых машинах данный индикатор сопровождается словом «BRAKE» (пер. тормоза), однако его суть остается все та же.
41. В топливном фильтре обнаружена вода.
42. Side Airbag Off — переводится, как «отключена боковая подушка безопасности». Такие же иконки могут сообщать об отключении передней подушки безопасности.
43. Обнаружена неисправность.
44. Включены фары ближнего света.
45. Индикатор сигнализирует о том, что воздушный фильтр загрязнен.
46. Активирован режим экономии топлива. В разных машинах этот индикатор выглядит по-разному.
Обозначения на приборной панели
47. Индикаторы систем помощи и безопасности
