Индикатор показывает фазу или ноль что отвертка
Как найти ноль и фазу индикаторной отверткой, мультиметром и без приборов?
При монтаже розеток, выключателей, бытовых потребителей приходится сталкиваться с определением фазы и нуля в электропроводке. Если для электромонтажников с опытом эта задача не является проблемой, то у тех, кто впервые коснулся этого вопроса, возникает много непонятных моментов. Поэтому следует разобраться, как и чем можно выявить фазу и ноль в розетке, каково назначение жил электропроводки и можно ли обойтись без специального оснащения.
Понятия ноля и фазы
Электрическая энергия в жилой дом поступает от трансформаторной подстанции, основное назначение которой — преобразование высокого напряжения чаще всего в 380 В. К домам электроэнергия подземным или воздушным способом подводится на вводной распределительный щит. Затем напряжение подается к щиткам каждого подъезда. В квартиру от него заходит только одна фаза с нулем, т.е. 220 В и защитный проводник (зависит от конструкции электрической проводки).
Таким образом, проводник, обеспечивающий подачу тока к потребителю, называется фазным. Внутри трансформатора обмотки соединены в звезду с общей точкой (нейтраль), заземленной на подстанции. К нагрузке она подводится отдельным проводом. Ноль, представляющий собой общий проводник, предназначен для обратного протекания тока к источнику электроэнергии. Кроме этого, нулевой провод выравнивает фазное напряжение, т.е. значение между нулем и фазой.
Заземление, которое часто называют просто землей, не подключается к напряжению. Его назначение — защита человека от воздействия электрического тока в момент возникновения неполадок с потребителем, т.е. при пробое на корпус. Это может происходить при повреждении изоляции проводников и касании поврежденного участка корпуса прибора. Но поскольку потребители заземляются, при возникновении опасного напряжения на корпусе заземление притягивает опасный потенциал к безопасному потенциалу земли.

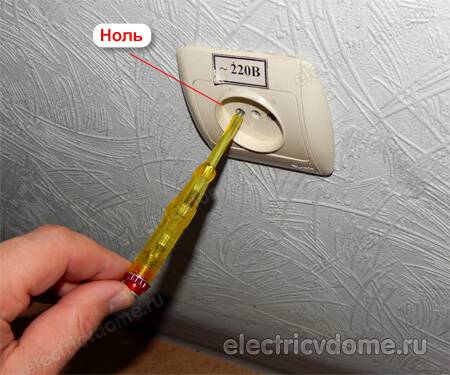

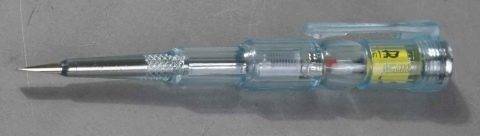

Как определить фазу и ноль индикаторной отверткой

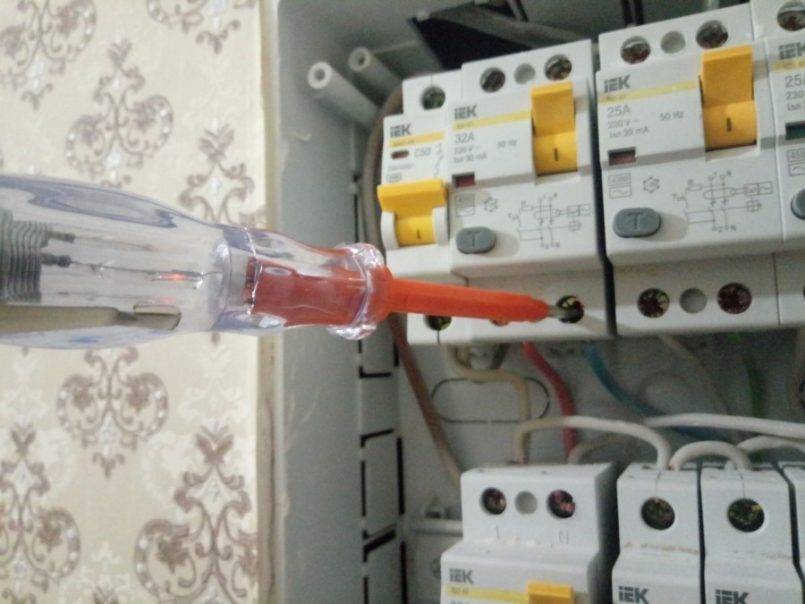

Один из способов выявить, где фаза и ноль в розетке либо в силовом кабеле, — использовать индикаторную отвертку. Инструмент внешне напоминает отвертку, но внутри у него есть специальная начинка со светодиодом. Прежде чем приступить к измерениям, нужно отключить рубильник, через который напряжение подается в помещение. После этого требуется зачистить концы проверяемых проводов, для чего снимают 1,5 см изолирующего материала.
Во избежание короткого замыкания между проводами после включения автомата их следует направить в разные стороны. Когда все подготовительные мероприятия будут выполнены, необходимо включить автомат для подачи напряжения. Чтобы понять, как найти фазу и ноль, необходимо выполнить следующие действия:
Как определить фазу и ноль мультиметром

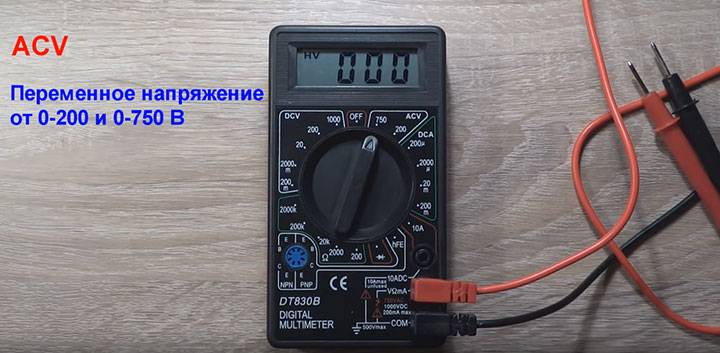

Прибор, которым измеряют напряжение, ток и сопротивление, называется мультиметром. Чтобы выявить фазный и нулевой провод с его помощью, сперва нужно настроить устройство, для чего выбирают необходимый предел измерений. В случае с цифровыми приборами устанавливают 600, 750 или 1000 «
V» или «ACV».

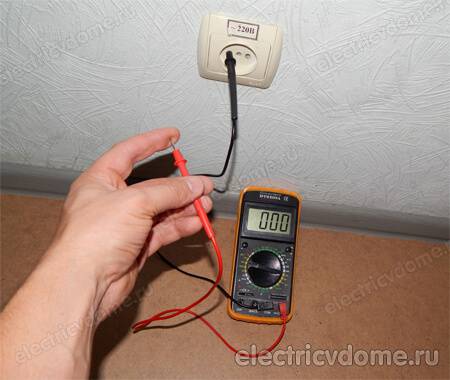

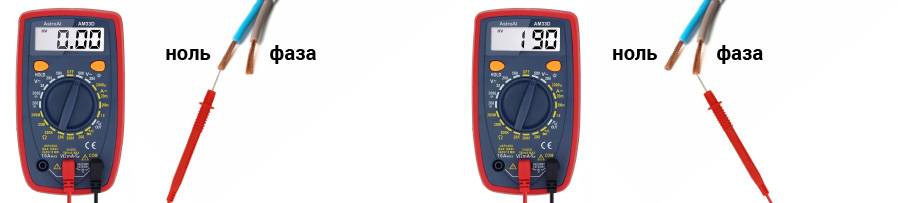

Определение фазы производится следующим образом: один из щупов прибора подключают к контакту розетки или кабеля, а до второго щупа дотрагиваются рукой. При отображении на дисплее значения около 200 В это будет указывать на наличие фазы. Показания могут отличаться, что зависит от отделки пола, обуви и т.п. Если прибор отображает нули либо напряжение в пределах 5-20 В, значит, контакт соответствует нолю.
Как определить фазу и ноль без приборов
Иногда бывают ситуации, когда отвертки для определения фазы либо мультиметра под рукой нет, но нужно выяснить, какой провод чему соответствует. Поэтому следует ориентироваться по цветовой маркировке проводов силового кабеля. В отношении маркировки проводов существует стандарт IEC 60446-2004, которого должны придерживаться производители кабелей, а также электромонтажники, выполняющие подключение той или иной электроарматуры.
Чтобы определить по цвету провода, какому проводнику он соответствует, нужно придерживаться следующей маркировки:
Однако фазный провод бывает не только коричневым. Часто встречаются и другие расцветки, например белая или черная, но она будет отличной от земли и нуля. Визуально определить провода можно в распределительной коробке, люстре и других точках запитки.
Есть еще один вариант, как определить, где фаза и ноль при отсутствии приборов. Для этого потребуется лампа накаливания с патроном и двумя небольшими отрезками проводов. После подсоединения проводников к патрону можно начинать работу. Краем одного провода касаются трубы отопительной системы, другим — проверяемых проводников. Если в момент контакта лампа зажигается, то это указывает на наличие фазы. Труба для проведения подобного мероприятия должна быть металлической, поскольку пластиковая не проводит ток.
Как пользоваться индикаторной отверткой
Порой в нашей бытовой жизни возникает потребность проверить есть ли в розетке напряжение, а если есть, то на каком контакте. Или нам нужно определить, где фаза в розетке, а где ноль.
Для решения этой задачи существует специальное устройство – индикаторная отвертка.
Эта небольшая помощница поистине незаменимый инструмент как в руках профессионального электрика, так и обычного человека, который хочет починить розетку или провести небольшой ремонт электрика своими руками у себя дома.
К привлекательным особенностям этих аппаратов можно отнести – их компактность и легкость использования, а современные варианты наделены еще целой кучей интересных и полезных функций, о которых мы сегодня поговорим.
Я решил написать эту статью, потому что многие люди просто не знают, как пользоваться индикаторной отверткой, чтобы она могла полностью раскрыть свой потенциал в ваших руках.
Виды индикаторных отверток
Можно выделить следующие виды:
Активные рассчитаны на профессиональное использования. Еще их часто называет: многофункциональная индикаторная отвертка.
Они характеризуются большим количество функций по сравнению с пассивными. Например, активные могут определять есть или нет в сети без прямого контакта с ними, т.е. бесконтактным методом.
Так же они годятся для проверки целости проводника и могут находить в нем обрыв.
Главная функция пассивных устройств заключается в том, что они способны только определять есть или нет ток на элементах электропроводки: патроны лампочек, розетки, клеммы Wago. Работать бесконтактным способом они не могут.
Цифровые имеют информационное табло, на котором отражается различная информация о напряжении. Так же присутствует возможность звукового сигнала на обнаружение напряжения в токопроводящих элементах.
Теперь, давайте я расскажу, как пользоваться индикаторной отверткой различных видов, которые мы только что перечислили.
Как определить ноль и фазу индикаторной отверткой
Для того, чтобы я смог рассказать, как определить ноль и фазу индикаторной отверткой на проводах, для начала нужно разобраться в принципе ее действия. Мне кажется, что проще всего объяснить это будет на пассивном виде.
Конструкция индикаторной отвертки предполагает, что она состоит из контакта жала на одной стороне и контактной площадке на противоположной стороне.
В случае когда напряжение присутствует, получится замкнутая цепь: проверяемый элемент проводки – индикатор, человеческое тело, и дальше земля.
Попробую объяснить простым языком, почему горит индикаторная отвертка. Когда мы прислоняем палец к контакту, то через наше тело начинает протекать емкостный ток. Почему же нас не бьет током, когда мы делаем проверку индикаторной отверткой? Хороший вопрос.
Все дело в том, что конструкция индикатора отвертки предполагает присутствие в нем резистора с большим сопротивлением. Благодаря этому резистору емкостный ток крайне маленького значения и не способен причинить какого – либо вреда человеку. Мы просто его не чувствуем.
Общая смеха процесса выглядит так:
Характеристики отвертки индикатора
В связи с тем, что при применении многофункциональной отвертки индикатора, мы проверяем всего 1 провод на фазу или ноль, все измерения напряжения будут проводиться для однофазной электросети.
В наших квартирах однофазное напряжение не может быть больше, чем, 250 Вольт. О пороге функционирования индикатора написаны данные на его корпусе. Как показано на изображении ниже.
Уровень напряжение, на который она рассчитана прямо зависит от схемы индикаторной отвертки. На основе которой она собрана производителем.
Кстати, обратите внимание на изображение, что могут быть на корпусе разных моделей написаны разные величины максимального напряжения. На одной – до 250В, на второй до 500В максимумы.
Эти технические характеристики устройства написаны в ее техпаспорте или на корпусе. Как правило, для обычной отвертки индикатора порогом срабатывания является 100 Вольт.
Получается если напряжение на фазе будет меньше этого значения, то она просто не будет работать и ничего лампочка не будет светиться.
Что же делать, когда нам нужно работать при меньшем уровне напряжения? Например, 90,80 и т.д. Вольт?
В таком случае я рекомендую использовать такое устройство, как индикаторная отвертка с батарейкой или светодиодом. Они обладают большей чувствительностью и ими можно мерить напряжение меньше, чем 100 В.
Если говорить про остальные параметры, такие как различные дополнительные функции, размер, дизайн, то тут все отдано на усмотрение производителей.
Поэтому существует большое количество различных форм, расцветок, сочетаний рабочих возможностей. Но как правило любой производитель стремиться сделать эти аппараты удобными, маленьких размеров и безопасными для использования.
Устройство индикаторной отвертки
Сначала предлагаю понять как устроены индикаторы напряжения пассивного принципа действия.
Абсолютно все они имеют специальный корпус, который обладает свойством диэлектрика, т.е. не пропускает через себя ток. Благодаря ему, мы можем, не опасаясь держать ее в руке.
Как правило, на этом корпусе сделан специальный порожек, предотвращающий соскальзывание руки на контакт-жало в процессе измерения, что способно привести к поражению электрическим током.
Однако не на всех моделях он есть. Модели без этого порожка я не рекомендую к покупке.
Как мы видим на изображении в ней находятся остальные элементы, резистор, лампочка и прижимная пружина.
Рабочая схема индикаторной отвёртки, следующая: ток через жало поступает в резистор. Далее он проходит через лампочку, вследствие чего она светится. Потом проходит на второй контакт-кнопку и потом через человеческое тело проходит в землю.
Для того чтобы сделать чувствительность пассивного вида значительно выше в эту схему дополнительно добавляют специальный полевой транзистор и независимый источник питания (батарейку) – благодаря этой доработке схемы мы имеем дополнительные функции индикаторной отвертки, и она становится активного типа.
Цифровые индикаторы напряжения имеют несколько более усложненную конструкцию.
В них применяются дифференциальные трансформаторы, которые сильно увеличивают чувствительность устройства. Отдельные варианты исполнения цифровых индикаторов дают возможность даже тестировать УЗО.
Как работает индикаторная отвертка
Теперь переходим непосредственно к нашему вопросу, как найти фазу и ноль индикаторной отверткой в розетке, для этого нам нужно понять, как работает индикаторная отвертка.
Для начала нужно определиться с типом инструмента, что мы держим в своих руках: с цифровым табло, активный с батарейкой или пассивный без элемента питания?
Основываясь на этом будем выбирать наш подход к работе с этим инструментом. Неправильное его использование способно показать нам неточные данные по измерению или даже к поражению электричеством.
Цифровая версия выделяется своей своеобразной формой. На лицевой стороне присутствует цифровой индикатор, кнопки переключения режимов. Сам корпус толще и крупнее других моделей.
Для активных моделей характерны наличие в них элементов питания – батареек. Их можно увидеть через прозрачный корпус. Еще один вариант как быстро понять, что это индикатор данного типа – получить замкнутую цепь.
Делается это очень просто. К контактному жалу нужно прикоснуться пальцем левой руки, а ко второму контакту на противоположной стороне касаемся пальцем правой руки. Лампочка в этот момент должна загораться.
Пассивный тип инструмента не будет гореть, при тесте пальцами рук, т.к. у него другой принцип функционирования и в его схеме нет питающей батарейки.
Два способа проверки
Первые виды индикаторных отверток предназначались для решения только 1 задачи – показать есть ли опасное напряжение в электросети или его нет. Это основная функция индикаторных отверток и ее выполняют все модели, представленные на рынке.
Давайте посмотрим, как использовать индикаторную отвертку для поиска фазы в розетке и проверки на целостность проводов.
Контактный способ

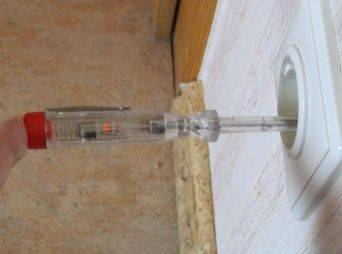

Заключается в том, что нам нужно прикоснуться жалом отвертки до проверяемого элемента.
Это классический способ, который можно проводить на любом виде индикаторов. Но есть большие отличия в том, как определить фазу и ноль индикаторной отверткой, различных типов.
Когда мы используем пассивный тип, нам нужно прижимать пальцем на втором конце, а контактное жало прислонять к токоведущей части или вставлять в отверстие розетке.
Как выглядит рабочая схема и движение тока я уже описал выше. В двух словах напомню, что если мы попали на фазу, то напряжение есть – лампочка светится.
Если мы попали на ноль напряжение нет – лампочка не горит.
В активном индикаторе ситуация несколько иначе. Для того чтобы лампочка могла светиться применятся встроенный источник питания (батарейка), а внутри стоит транзистор, который связан с контактным жалом спереди устройства.
Когда, вставив жало в отверстие розетки мы попали на фазу, транзистор открывается, что приводит к тому, что светодиод начинает светиться.
Бесконтактный способ.
Характерной особенностью бесконтактной индикаторной отвертке можно назвать то, что не нужно прикасаться жалом к контакту розетке, чтобы узнать есть ли на нем напряжение или его нет.
Логично предположить, что бесконтактные индикаторные отвертки должны иметь более высокую чувствительность. Для функционирования таких измерительных устройств нужно прикасаться к специальной сенсорной площадке на их корпусе для начала измерения.
Как это работает? Когда появляется на наконечнике индикатора больший потенциал, чем у тела человека, то встроенный внутри транзистор открывается, и индикаторная отвертка светится. Потому что сенсорная площадка, к которой мы прикасаемся связана с этим транзистором.
В случае, когда в розетке или проверяемом проводе присутствуем напряжение, рядом с ним появляются магнитный волны, которые приводят к появлению ЭДС в центре нашей отвертки.
Хоть заряд получается и не большой, но его вполне достаточно, что произошло открытие транзистора.
Когда мы ищем провод под большим слоем штукатурки, нам нужно увеличить уровень ЭДС, для этого народные умельцы додумались монтировать к контактному жалу небольшой кусочек провода длиной 13-20 см.
П оиск проводки индикаторной отверткой
Для этого нам понадобится активный тип устройства. Пассивная не подойдет, потому что в ней нет батарейки.
Техника выполнения очень просто. Нужно, как показано на изображении ниже, взять жало одной рукой. И прислонить к проверяемому месту. Если там присутствут проводо под напряжение, то мы это сразу увидим, т.к. светодиодная лампочка начнет светиться. Стоит учитывать, что разные модели отверток могут справиться с разно глубиной залегания кабеля. Каки-то модели берут до 4-х сантиметров, а другие и 2 кое-как.
Проверка лампочки индикаторной отверткой
У устройств активного типа есть еще одна классная возможность – проверка лампочки индикаторной отверткой. Например, это полезно делать в магазине при покупке этой лампочки. Мы сразу можем ее проверить на работоспособность и только после этого оплатить на кассе.
Здесь стоит отметить, что пассивный вариант устройства нам не подойдет, только активная или цифровая.
Методика очень простая.
Одной рукой держим лампочку за стеклянный корпус, второй же рукой прикасаются жалом к центральному контакту лампы и в этом время это же рукой нужно дотронуться до сенсора аппарата. Как я уже писал выше, произойдет открытие транзистора, и индикатор начнет гореть.
В цифровом варианте еще дополнительно мы услышим характерный звук писка.
Как проверить ТЭН индикаторной отверткой
В свой предыдущей статье я уже писал, как проверить ТЭН мультиметром, а сегодня хочу сказать пару слов о том, как проверить ТЭН индикаторной отверткой.
В принципе проверка ТЭНа аналогична проверки лампочки, о чем я только что рассказал. Но эта методика применима к случаю, когда у ТЭНа всего 2 контакта, а если их несколько, то нам нужно понять как эти контакты коммуницируют между собой.
В случае если, есть средний контакт, нам нужно взяться за него, а жалом по очереди прикасаться к остальным контактам, в каждом из них отвертка должна всегда светиться.
Если мы увидим, что на одном из сочетаний контактов свечения нет, то это свидетельствует на обрыв.
Но опять же лучше, конечно, купить мультиметр и проверять ТЭН именно им. По методике, что я прикрепил ссылку выше. Рекомендую прочитать.
Как правильно выбрать индикаторную отвёртку
Мои рекомендации тут следующие.
Если Вы планируете ее использоваться для бытовых нужд. Например, использовать1-2 раза в год, для того, чтобы проверить наличие напряжение в розетке, то не стоит покупать дорогостоящие модели. Будет достаточно самой простой пассивной.
Фактически при редком ее применении, она прослужит Вам долгие годы.
Иногда при необходимости ее можно доставать и проверять целостность лампочек или элементов электропроводки.
Но если вы задаетесь вопросом: как определить скрытую проводку в стене, то тут конечно уже нужно сделать свой выбор в пользу более дорогих цифровых или активных моделей. С помощью них, вы легко сделаете прозвонку скрытой проводки в стене.
Меры безопасности при использовании
Важно придерживаться определенных мер безопасности при работе с индикаторной отверткой. Для начала всегда следует проверить ее на исправность. В случае пассивной модели нужно прикоснуться к контакту, на котором мы точно знаем, что есть напряжение.
Вообще навсегда запомните главное правило профессионалов в электрике: «Когда индикатор НЕ показывает нам наличие напряжение, то это совсем не означает, что его нет.»
Может так оказаться, что устройство которым мы проверяем не исправно, и оно не показало нам наличие опасного напряжения. В таком случае может быть поражение электрическим током.
Видео как пользоваться индикаторной отверткой
Я записал полезное и понятное видео о том, как пользоваться индикаторной отверткой. Очень рекомендую его посмотреть!
На этом все, я думаю материал получился и так очень большой, информативный и всеобъемлющим. Если у кого есть вопросы или кому есть кто добавить – пишите это в комментарии ниже.
Делайте репост этого обучающего материала к себе в социальные сети, кнопки для поделиться расположены ниже.
Всем большое спасибо за прочтение, рекомендую внимательно прочитать эту статью несколько раз, чтобы до конца разобраться как пользоваться индикаторной отверткой.
До встречи на других страницах этого сайта!
Как найти фазу и ноль индикатором и без приборов
Поиск распределительной коробки
Вспомнив, что у меня в квартире освещение устроено так же, я принялся искать коробку, в которую идет провод от выключателя ванной.
Откуда берется фаза на лампочке в данном случае? правильно, напрямую из коробки, в которую приходят и “нулевые” провода от выключателя. Но сначала её надо найти.
Любой электрик скажет, где должна находиться коробка – над выключателем. Но опытный электрик не будет столь уверен в ответе. Похоже, я становлюсь опытным…
Начал искать в очевидном месте. Индикатор скрытой проводки не помогал – там же шел провод до розетки. Раздолбал всю стену. Хотя громко сказано – под слоем штукатурки было что-то похожее на песочек. Чувствовал себя археологом, только кисточки не хватало.
Коробки нет. Провода уходят в потолочную плиту. Стена зря разломана. Хозяева в шоке.

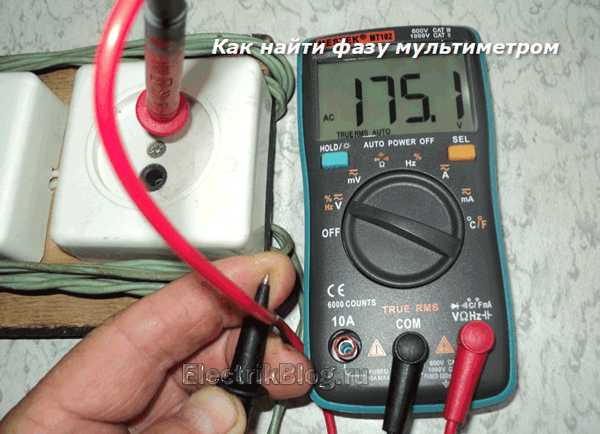

Как определить фазу и ноль мультиметром или тестером

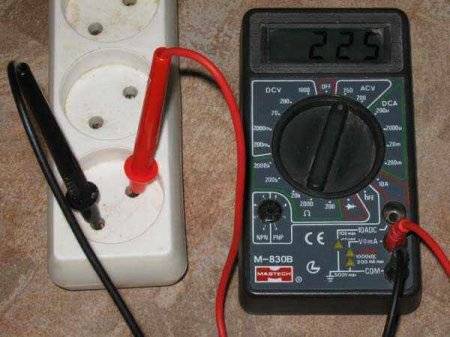

Здесь в первую очередь переключите тестер в режим измерения переменного напряжения.
Далее замер можно сделать несколькими способами:
Меры безопасности при работе с мультиметром:
V или ACV. Иначе может ударить током.
некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.
В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.
Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь — ноль или земля.
Использование индикаторной отвертки
Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.
Двухпроводная сеть
Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:
Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.
Трехпроводная сеть
В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:
На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:
Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.
В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.
Нет необходимых приборов
В домашнем хозяйстве должен быть как минимум пробник напряжения, но если его нет не расстраивайтесь, существуют способы определить землю, ноль и фазу без приборов.

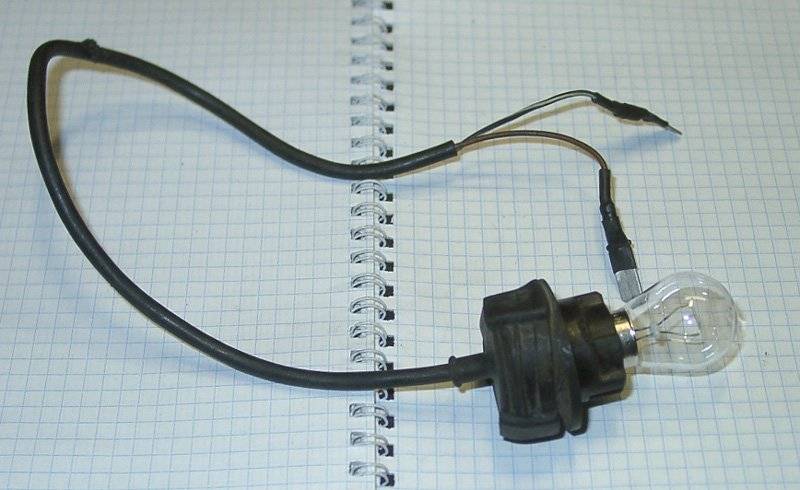

Все что от вас потребуется, это сделать контрольную лампу, примерно такую, как изображена на фото. Лампа должна работать от 220В и быть не слишком мощной (чтобы не слепить глаза).
Вариантов реализации данного устройства множество, главное – обеспечить надежную изоляцию в местах крепления проводов к лампе и щупов. Естественно, если потребуется протестировать провода в коробке на потолке, необходимо сделать щупы соответственной длины.
Для определения фазы достаточно один контакт такого пробника подключить к испытуемому проводу, а второй к заземлению. В качестве последнего могут выступать металлические трубы отопления или холодной воды. Место на трубе, к которому будете прикасаться щупом контрольной лампы, необходимо предварительно зачистить.
Провод, при прикосновении к которому лампа будет светиться, и будет фазой.
В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.
Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.
Как известно, электричество, которое поставляется к нам в дом, является трёхфазным. Напряжение между любыми двумя выходами составляет 380 В. В то же время, мы знаем, что используемое в бытовых приборах напряжение, равно 220 В. Как одно преобразуется в другое?
Важную роль здесь играет нулевой провод.
Если замерять напряжение между одной из фаз и этим проводом, то оно как раз и будет равно 220 В. В более современных розетках, предусмотрен дополнительно ещё один нулевой выход — это так называемый защитный ноль.
Возникает естественный вопрос о том, какова разница между двумя упомянутыми нулями? Первый из них, «рабочий ноль» (его мы стараемся определить) — это нейтральный контакт на трёхфазной установке генераторной подстанции, подключённый к нейтральному контакту трёхфазной установке в доме или отдельном подъезде.
В связи с достаточно сложной природой переменного тока, есть некоторые типичные взгляды на нулевой провод и на заземление, которые могут не соответствовать реальному положению вещей:
Что можно делать с помощью индикаторной отвертки
Проверка фазы и нуля
Проверка фазы проводится без прикосновения к контакту на корпусе. Прикасаемся отверткой к контакту в розетке и все.
Если светодиод загорелся — это фаза.
Светодиод не горит — можете коснуться контакта на ручке. Загорелся светодиод — это «ноль».
Не загорелся — провод в обрыве. Т.е. плюс этой индикаторной отвертки в том, что можно не только определить наличие «нуля», но и определить целостность провода.
Все остальные измерения проводятся с касанием верхнего контакта на ручке отвертки. Коснувшись контакта, вы становитесь участком цепи. Человеческое тело «работает» как емкость, пропуская через себя микротоки.
Проверка целостности провода
Берем одной рукой за оголенный проводник провода, к другому прикладываем щуп отвертки и касаемся контакта на рукоятке. Горит светодиод — провод цел. Не горит — провод в обрыве.
Проверка целостности ТЭНа
Чтобы проверить целостность нагревательной спирали ТЭНа, касаемся пальцами одного из контактов ТЭНа, ко второму контакту прикладываем щуп и нажимаем на верхний контакт отвертки. Если спираль цела, загорается светодиод. Если не горит, спираль ТЭНа перегорела.
Проверка диодов, предохранителей, ламп накаливания
Также с помощью индикаторной отвертки можно проверить и предохранитель, лампочки накаливания, резисторы, емкости, диоды, светодиоды. В случае с исправными диодами светиться отвертка будет только в «одну сторону». Также и со светодиодом.
Наличие напряжения на изолированном проводе
Есть еще одна интересная функция у контактной индикаторной отвертки — она может определить наличие напряжения на изолированном проводнике. Для этого к проводнику надо прижать контакт на рукоятке и вести так вдоль провода. Если в проводе есть напряжение диод в отвертке будет светиться, если напряжения нет- диод светиться не будет.
Поиск места обрыва провода
Эта же функция позволяет найти место обрыва провода: в месте обрыва светодиод перестает гореть. Как найти место обрыва. Находим фазу в розетке. Далее определяем, какой из проводов оборван и его подсоединяем к фазе розетки. Далее ведем индикаторной отверткой вдоль провода – диод светиться постоянным светом, в месте обрыва диод перестает светиться – здесь и находиться место обрыва. Но в стене обрыв провода определить можно только с помощью специальных приборов.
Поиск скрытой проводки
Еще одна полезная функция: эта индикаторная отвертка позволяет найти скрытую проводку. Для этого водим обратной стороной отвертки по стене там, где предполагаем найти провода. Провода мы увидим только в том случае, если они будут под напряжением. И на глубине не более 1,5 см. У кого проводка в стене залегает глубоко — можно к жалу отвертки прикрутите кусок одножильного провода длиной 10-15 см. (как антенна), тогда чувствительность отвертки увеличиться!
Чтобы батарейки в отвертке дольше не садились, на жало отвертки нужно одевать колпачок.
Самые доступные и распространенные способы
Наиболее простой способ, который позволяет точно определить фазный и нулевой провод, выполняется индикаторной отверткой. Ее можно купить или собрать самостоятельно. Схема такого устройства несложная, она представлена на рисунке ниже.
Обозначения на схеме:
Видео инструкция: определение фазы и ноля индикаторной отверткой
Компактные размеры используемых деталей позволяют собрать устройство в корпусе шариковой ручки. Промышленные образцы напоминают внешним видом небольшую отвертку.
Определение подключения провода к фазе или нулю фазы (в двухпроводной электроцепи) производится по ниже описанному пошаговому алгоритму
:
В розетке индикатор напряжения срабатывает на два контакта
Ситуация, когда пробник определяет две фазы в розетке и не видит ноль, может озадачить начинающего электрика. Дело еще более запутается, если замерить разность потенциалов мультиметром или тестером. Они покажут что напряжение отсутствует. Это характерные признаки обрыва ноля.
Для решения этой проблемы достаточно устранить обрыв нулевого провода, если вы не знаете как это сделать, лучше перепоручите эту работу профессиональным электрикам.
Определение мультиметром или тестером
Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.
В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.
Методы определения
Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.
Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.
Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.
Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует
отключить все приборы из розеток.
Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.
Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.
Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку»
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть
нулевой проводник.
В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль
Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой —
земля.
Все вышеописанные методы работают как с заземлением, так и с «занулением»
Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.
Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире —
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.
Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля).
Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.
Определение нуля и фазы
Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.
Индикаторная отвертка
Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:
Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.
Контрольная лампа
Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.
Измерение мультиметром
При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.
Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:
После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:
Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.
Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции
При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.
Originally posted 2018-04-18 12:26:17.
Как различить заземление и нулевой провод при отключённой фазе?
Предположим, что ток в сети отсутствует. Есть ли какое-нибудь различие в этом случае между заземлением и нулевым проводом? На первый взгляд может показаться что они очень похожи друг на друга.
На самом деле, их функции всё же различаются. Заземление предназначено для аварийных ситуаций. Через него электрический заряд уходит в землю. Нулевой провод — это часть электрической цепи для питания бытовых электроприборов в доме.
Здесь, ток, в отличие от заземления, присутствует. Как же можно различить их? При отключённой фазе нужно просто измерить ток между этим проводом и точно известным заземлением. Если это нулевой провод, то ток, хотя и небольшой, в этом случае будет. Если же тут заземление, то никакого тока здесь быть не может.
