Инфологическая модель данных «сущность-связь»

Что такое инфологическая модель данных «сущность-связь»

Инфологическая модель (семантическая или концептуальная) — это модель предметной области, предназначенная для минимизации понятий «низкого уровня», связанных со спецификой физического представления и хранения данных.

На первом этапе проектирования базы данных, без привязки к конкретной модели данных, программным и лингвистическим средствам реализации, создается концептуальная модель, которая описывает круг информационных сущностей и связей между ними, а также требований к их допустимым значениям.

Предметная область — множество всех предметов, свойства и взаимоотношения которых рассматривает научная теория; часть реального мира, рассматриваемая в пределах оговоренного контекста; в логике — подразумеваемая область возможных значений предметных переменных логического языка.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

Система хранения данных обычно может оперировать лишь данными определенных простых типов, поскольку не имеет представления о смысле хранящейся информации. Любая интерпретация возлагается на пользователя. Для хранения данных со множеством параметров, например, для системы учета личных данных сотрудников, для оцифровки книг учета библиотечных или музейных фондов, необходимы более сложные методы.

Чем важнее хранящаяся в базе данных информация, тем важнее профилактика и своевременное исправление ошибок, связанных с неспособностью системы быстро и точно выдать исчерпывающий список данных, соответствующих указанным пользователем атрибутам.

В концептуальных моделях баз данных сама система способна представлять семантику предметной области на высоком уровне абстракции — для этого выделяются ключевые сущности и описываются возможные связи между ними.

Концептуальная схема — семантическая сеть понятий и концепций, связанных друг с другом по определенным правилам.

Модель «сущность-связь», она же ER-модель (Entity-Relationship Model) — наиболее распространенный представитель класса концептуальных моделей. Она была изобретена в 1976 году. Питер Чен предложил и саму модель, и графическую нотацию для ее наглядного отображения.

Основные составляющие модели:

Сущность в инфологической модели данных — объект, имеющий определенные атрибуты.

Характеристика связей и язык моделирования

Модель «сущность-связь» — теоретическая конструкция, изначально не подразумевающая никакой графической визуализации. Для наглядной визуализации небольших моделей или отдельных участков больших используют специальную нотацию, изобретенную Питером Ченом и известную как ER-диаграмма. В такой диаграмме сущности — прямоугольники, отношения — ромбы, атрибуты — овалы.

Кроме параметра обязательности и необязательности, связи можно разделить на:

Если связь необязательная, то на конце связи рисуют круг. Также рядом с линией пишут глагол, обозначающий модальность связи: «имеет», «включает в себя», «принадлежит» и т. д.

Для более объемных моделей с большим количеством элементов применяется язык инфологического моделирования, описывающий модель в текстовом виде.

Пример

СУЩНОСТЬ (атрибут 1, атрибут 2, …, атрибут n)
АССОЦИАЦИЯ [СУЩНОСТЬ S1, СУЩНОСТЬ S2, …]
(атрибут 1, атрибут 2, …, атрибут n)

Сколько видов связей возможно, описание

Связь между сущностями делится на четыре типа:

Преобразование модели «сущность-связь» в реляционную модель

Следующий этап разработки базы данных после создания модели — ее преобразование в конкретную схему. Обычно выбирают реляционную модель данных, название которое происходит от английского слова «relation», «отношение». Она описывает логическую структуру отношений и включает в себя:

Реляционные модели всегда отвечают информационному принципу — это значит, что всю информацию в них представляют исключительно заданием значений атрибутов в кортежах отношений. Указатели или адреса, которые связывали бы значения друг с другом, отсутствуют.

Источник

Лекция 7. Инфологическое моделирование

В настоящий момент не существует единой общепринятой системы обозначений для ER-модели и разные CASE-системы используют разные графические нотации, но разобравшись в одной, можно легко понять и другие нотации.

Модель «cущность—связь»

Как любая модель, модель «сущность—связь» имеет несколько базовых понятий, которые образуют исходные кирпичики, из которых строятся уже более сложные объекты по заранее определенным правилам.

Эта модель в наибольшей степени согласуется с концепцией объектно-ориентированного проектирования, которая в настоящий момент несомненно является базовой для разработки сложных программных систем, поэтому многие понятия вам могут показаться знакомыми, и если это действительно так, то тем проще вам будет освоить технологию проектирования баз данных, основанную на ER-модели.

В основе ER-модели лежат следующие базовые понятия:

Рис. 7.1. Пример определения сущности в модели ER

Рис. 7.2. Пример отношения «один-ко-многим» при связывании сущностей «Студент» и «Преподаватель»

Рис. 7.3. Пример моделирования связи «многие-ко-многим»

Рассмотрим для этого ранее приведенный пример связи «Дипломное проектирование». На нашем рисунке эта связь интерпретируется как необязательная с двух сторон. Но ведь на самом деле каждый студент, который пишет диплом, должен иметь своего руководителя дипломного проектирования, но, с другой стороны, не каждый преподаватель должен вести дипломное проектирование. Поэтому в данной смысловой постановке изображение этой связи изменится и будет выглядеть таким, как представлено на рис. 7.4.

Рис. 7.4. Пример обязательной и необязательной связи между сущностями

Кроме того, в ER-модели допускается принцип категоризации сущностей. Это значит, что, как и в объектно-ориентированных языках программирования, вводится понятие подтипа сущности, то«есть сущность может быть представлена в виде двух или более своих подтипов — сущностей, каждая из которых может иметь общие атрибуты и отношения и/или атрибуты и отношения, которые определяются однажды на верхнем уровне и наследуются на нижнем уровне. Все подтипы одной сущности рассматриваются как взаимоисключающие, и при разделении сущности па подтипы она должна быть представлена в виде полного набора взаимоисключающих подтипов. Если на уровне анализа не удается выявить полный Перечень подтипов, то вводится специальный подтип, называемый условно ПРОЧИЕ, который в дальнейшем может быть уточнен. В реальных системах бывает достаточно ввести подтипизацпю на двух-трех уровнях.

Сущность, на основе которой строятся подтипы, называется супертипом. Любой экземпляр супертипа должен относиться к конкретному подтипу. Для графического изображения принципа категоризации или типизации сущности вводится специальный графический элемент, называемый узел-дискриминатор, в нотации POWER DESIGNER он изображается в виде полукруга, выпуклой стороной обращенного к суперсущности. Эта сторона соединяется направленной стрелкой с суперсущностью, а к диаметру этого круга стрелками подсоединяются подтипы данной сущности (см. рис. 7.5).

Рис. 7.5. Диаграмма подтипов сущности ТЕСТ

Эту диаграмму можно расшифровать следующим образом. Каждый тест в некоторой системе тестирования является либо тестом проверки знаний языка SQL, либо некоторой аналитической задачей, которая выполняется с использованием заранее написанных Java-апплетов, либо тестом по некоторой области знаний, состоящим из набора вопросов и набора ответов, предлагаемых к каждому вопросу.

В результате построения модели предметной области в виде набора сущностей и связей получаем связный граф. В полученном графе необходимо избегать циклических связей — они выявляют некорректность модели.

В качестве примера спроектируем инфологическую модель системы, предназначенной для хранения информации о книгах ц областях знаний, представленных в библиотеке. Описание предметной области было приведено ранее. Разработку модели начнем с выделения основных сущностей.

Прежде всего, существует сущность «Книги», каждая книга имеет уникальный шифр, крторый является ее ключом, и ряд атрибутов, которые взяты из описания предметной области. Множество экземпляров сущности определяет множество книг, которые хранятся в библиотеке. Каждый экземпляр сущности «Книги» соответствует не конкретной книге, стоящей на полке, а описанию некоторой книги, которое дается обычно в предметном каталоге библиотеке. Каждая книга может присутствовать в нескольких экземплярах, и это как раз те конкретные книги, которые стоят на полках библиотеки. Для того чтобы отразить это, мы должны ввести сущность «Экземпляры», которая будет содержать описания всех экземпляров книг, которые хранятся в библиотеке. Каждый экземпляр сущности «Экземпляры» соответствует конкретной книге на полке. Каждый экземпляр имеет уникальный инвентарный номер, однозначно определяющий конкретную книгу. Кроме того, каждый экземпляр книги может находиться либо в библиотеке, либо на руках у некоторого читателя, и в последнем случае для данного экземпляра указываются дополнительно дата взятия книги читателем и дата предполагаемого возврата книги.

Между сущностями «Книги» и «Экземпляры» существует связь «один-ко-многим» (1:М), обязательная с двух сторон. Чем определяется данный тип связи? Мы можем предположить, что каждая книга может присутствовать в библиотеке в нескольких экземплярах, поэтому связь «один-ко-многим». При этом если в библиотеке нет ни одного экземпляра дайной книги, то мы не будем хранить ее описание, поэтому если книга описана в сущности «Книги», то по крайней мере один экземпляр этой книги присутствует в библиотеке. Это означает, что со стороны книги связь обязательная. Что касается сущности «Экземпляры», то не может существовать в библиотеке ни одного экземпляра, который бы не относился к конкретной книге, поэтому и со стороны «Экземпляры» связь тоже обязательная.

Теперь нам необходимо определить, как в нашей системе будет представлен читатель. Естественно предложить ввести для этого сущность «Читатели», каждый экземпляр которой будет соответствовать конкретному читателю. В библиотеке каждому читателю присваивается уникальный номер читательского билета, который будет однозначно идентифицировать нашего читателя. Номер читательского билета будет ключевым атрибутом сущности «Читатели». Кроме того, в сущности «Читатели» должны присутствовать дополнительные атрибуты, которые требуются для решения поставленных задач, этими атрибутами будут: «Фамилия Имя Отчество», «Адрес читателя», «Телефон домашний» и «Телефон рабочий». Почему мы ввели два отдельных атрибута под телефоны? Потому что надо в разное время звонить по этим телефонам, чтобы застать читателя, поэтому администрации библиотеки будет важно знать, к какому типу относится данный телефон. В описании нашей предметной области существует ограничение на возраст наших читателей, поэтому в сущности «Читатели» надо ввести обязательный атрибут «Дата рождения», который позволит нам контролировать возраст наших читателей.

Из описания предметной области мы знаем, что каждый читатель может держать на руках несколько экземпляров книг. Для отражения этой ситуации нам надо провести связь между сущностями «Читатели» и «Экземпляры». А почему не между сущностями «Читатели» и «Книги»? Потому что читатель берет из библиотеки конкретный экземпляр конкретной книги, а не просто книгу. А как же узнать, какая книга у данного читателя? А это можно будет узнать по дополнительной связи между сущностями «Экземпляры» и «Книги», и эта связь каждому экземпляру ставит в соответствие одну книгу, поэтому мы в любой момент можем однозначно определить, какие книги находятся на руках у читателя, хотя связываем с читателем только инвентарные номера взятых книг. Между сущностями «Читатели» и «Экземпляры» установлена связь «один-ко-многим», и при этом она не обязательная с двух сторон. Читатель в данный момент может не держать ни одной книги на руках, а с другой стороны, данный экземпляр книги может не находиться ни у одного читателя, а просто стоять на полке в библиотеке.

Теперь нам надо отразить последнюю сущность, которая связана с системным каталогом. Системный каталог содержит перечень всех областей знаний, сведения по которым содержатся в библиотечных книгах. Мы можем вспомнить системный каталог в библиотеке, с которого мы обычно начинаем поиск нужных нам книг, если мы не знаем их авторов и названий. Название области знаний может быть длинным и состоять из нескольких слов, поэтому для моделирования системного каталога мы введем сущность «Системный каталог» с двумя атрибутами: «Код области знаний» и «Название области знаний». Атрибут «Код области знаний» будет ключевым атрибутом сущности.

Из описания предметной области нам известно, что каждая книга может содержать сведения из нескольких областей знаний, а с другой стороны, из практики известно, что в библиотеке может присутствовать множество книг, относящихся к одной и той же области знаний, поэтому нам необходимо установить между сущностями «Системный каталог» и «Книги» связь «миогие-ко-многим», обязательную с двух сторон. Действительно, в системном 1 каталоге не должно присутствовать такой области знаний, сведения по которой не представлены ни в одной книге нашей библиотеки, противное было бы бессмысленно. И обратно, каждая книга должна быть отнесена к одной или нескольким областям знаний для того, чтобы читатель мог ее быстрее найти.

Инфологическая модель предметной области «Библиотека» представлена на рис. 7.6.

Рис. 7.6. Инфологическая модель «Библиотека»

Инфологическая модель «Библиотека» разработана нами под те задачи, которые были перечислены ранее. В этих задачах мы не ставили условие хранения истории чтения книги, например, с целью поиска того, кто раньше держал книгу и мог нанести ей вред или забыть в ней случайно большую сумму денег. Если бы мы ставили перед собой задачу хранения и этой информации, то наша инфо-логическая модель была бы другой. Я оставлю эту задачу для вашего самостоятельного творчества.

Переход к реляционной модели данных

Инфологическая модель используется на ранних стадиях разработки проекта. Если понимать язык условных обозначений, которые соответствуют категориям ER-модели, то ее можно легко «читать», следовательно, она доступна для анализа программистам-разработчикам, которые будут разрабатывать отдельные приложения. Она имеет однозначную интерпретацию, в отличие от некоторых предложений естественного языка, и поэтому здесь не может быть никакого недопонимания со стороны разработчиков.

Все специалисты всегда предпочитают выражать свои мысли на некотором формальном языке, который обеспечивает однозначную их трактовку. Таким языком для программистов раньше был язык алгоритмов. Любой алгоритм имел однозначную интерпретацию. Он мог быть реализован на разных языках программирования, но сам алгоритм был и оставался одним и тем же. В первые годы развития вычислительной техники широко издавались сборники алгоритмов для широко распространенных математических задач. Эти сборники программистами прочитывались как увлекательные детективные романы, и они все настоящим программистам были понятны, хотя специалисты других профилей смотрели на эти сборники как на издания на иностранных, неведомых им, языках. Для описания алгоритмов могли использоваться разные формализмы. Одним из таких формализмов был метаязык, в котором использовались слова на естественном языке и каждый мог прочесть эти слова, но смысл самого алгоритма мог понять только тот, кто владел знаниями трактовки алгоритмов.

Вот таким условным общепринятым языком описания базы данных и стал язык ER-модели. Для ER-модели существует алгоритм однозначного преобразования ее в реляционную модель данных, что позволило в дальнейшем разработать множество инструментальных систем, поддерживающих процесс разработки информационных систем, базирующихся на технологии баз данных. И во всех этих системах существуют средства описания инфологической модели разрабатываемой БД с возможностью автоматической генерации той даталогической модели, на которой будет реализовываться проект в дальнейшем.

Рассмотрим правила преобразования ER-модели в реляционную.

Рис. 7.7. Преобразование сущности СОТРУДНИК к отношению EMPLOYEE

Рис. 7.8. Свойства атрибутов отношения EMPLOYEE

Рис. 7.9. Преобразование взаимосвязанных сущностей СТУДЕНТ и ПРЕПОДАВАТЕЛЬ к взаимосвязанным отношениям STUDENT и PROFESSOR

Рис. 7.10. Исходная модель взаимосвязи супертипа и подтипов

Разрешение связей типа «многие-ко-многим». Так как в реляционной модели данных поддерживаются между отношениями только связи типа «один-ко-мно-гим», а в ER-модели допустимы связи «многие-ко-многим», то необходим специальный механизм преобразования, который позволит отразить множественные связи, неспецифические для реляционной модели, с помощью допустимых для нее категорий. Это делается введением специального дополнительного связующего отношения, которое связано с каждым исходным связью «один-ко-мно-гим», атрибутами этого отношения являются первичные ключи связываемых отношений. Так, например, в схеме «Библиотека» присутствует связь такого типа между сущностью «Книги» и «Системный каталог». Для разрешения этой неспецифической связи при переходе к реляционной модели должно быть введено специальное дополнительное отношение, которое имеет всего два атрибута: ISBN (шифр книги) и KOD (код области знаний). При этом каждый из атрибутов нового отношения является внешним ключом (FORKING KEY), а вместе они образуют первичный ключ (PRIMARY KEY) новой связующей сущности. На рис. 7.12 представлена реляционная модель, соответствующая представленной ранее на рис. 7.6 инфологической модели «Библиотека».

Теория нормализации, которую мы рассматривали ранее применительно к реляционной модели, применима и к модели «сущность—связь». Поэтому нормализацию можно проводить и на уровне инфологической (семантической) модели и смысл ее аналогичен нормализации реляционной модели. Алгоритм приведения семантической модели к 5-й нормальной форме может быть следующим:

Рис. 7.12. Результирующая модель с наследованием всех атрибутов суперсущности

Шаг 1. Проанализировать схему на присутствие сущностей, которые скрыто моделируют несколько разных взаимосвязанных классов объектов реального мира (именно это соответствует ненормализованным отношениям). Если такое выявлено, то разделить каждую из этих сущностей на несколько новых сущностей и установить между ними соответствующие связи, полученная схема будет находиться в первой нормальной форме. Перейти к шагу 2.

Шаг 2. Проанализировать все сущности, имеющие составные первичные ключи, на наличие неполных функциональных зависимостей непервичных атрибутов от атрибутов возможного ключа. Если такие зависимости обнаружены, то разделить данные сущности на 2, определить для каждой сущности первичные ключи и установить между ними соответствующие связи. Полученная схема будет находиться во второй нормальной форме. Перейти к шагу 3.

Шаг 3. Проанализировать неключевые атрибуты всех сущностей на наличие транзитивных функциональных зависимостей. При обнаружении таковых расщепить каждую сущность на несколько таким образом, чтобы ликвидировать транзитивные зависимости. Схема находится в третьей нормальной форме. Перейти к шагу 4.

Шаг 4. Проанализировать все сущности на наличие детерминантов, которые не являются возможными ключами. При обнаружении подобных расщепить сущность на две, установив между ними соответствующие связи. Полученная схема соответствует нормальной форме Бойса—Кодда. Перейти к шагу 5.

Шаг 5. Проанализировать все сущности на наличие многозначных зависимостей. Если обнаружатся сущности, у которых имеется более одной многозначной зависимости, то расщепить такие сущности на две, установив между ними соответствующие связи. Полученная схема будет находиться в четвертой нормальной форме. Перейти к шагу 6.

Рис. 7.13. Реляционная схема «Библиотека»

Шаг 6. Проанализировать сущности на наличие в них зависимостей проекции-соединения. При обнаружении таковых расщепить сущность на требуемое число взаимосвязанных сущностей и установить между ними требуемые связи. Полученная таким образом схема будет находиться в пятой нормальной форме и, будучи формально преобразованной к реляционной схеме по указанным выше принципам, даст реляционную схему также в пятой нормальной форме.

200 тыс км/с в стекле и

3 млн. км/с в поверхностных слоях металлов, разную скорость в эфире (см. статью «Температура эфира и красные смещения»), разную скорость для разных частот (см. статью «О скорости ЭМ-волн»)

3. В релятивизме возможны манипуляции со временем (замедление), поэтому там нарушаются основополагающие для любой науки принцип причинности и принцип строгой логичности. В релятивизме при скорости света время останавливается (поэтому в нем абсурдно говорить о частоте фотона). В релятивизме возможны такие насилия над разумом, как утверждение о взаимном превышении возраста близнецов, движущихся с субсветовой скоростью, и прочие издевательства над логикой, присущие любой религии.

4. В гравитационном релятивизме (ОТО) вопреки наблюдаемым фактам утверждается об угловом отклонении ЭМ-волн в пустом пространстве под действием гравитации. Однако астрономам известно, что свет от затменных двойных звезд не подвержен такому отклонению, а те «подтверждающие теорию Эйнштейна факты», которые якобы наблюдались А. Эддингтоном в 1919 году в отношении Солнца, являются фальсификацией. Подробнее читайте в FAQ по эфирной физике.

Источник

Инфологическая модель баз данных «Сущность-связь»

Инфологическая модель баз данных «Сущность-связь»

Основные понятия

Цель инфологического моделирования – обеспечение наиболее естественных для человека способов сбора и представления той информации, которую предполагается хранить в создаваемой базе данных. Поэтому инфологическую модель данных пытаются строить по аналогии с естественным языком (последний не может быть использован в чистом виде из-за сложности компьютерной обработки текстов и неоднозначности любого естественного языка). Основными конструктивными элементами инфологических моделей являются сущности, связи между ними и их свойства (атрибуты).

Атрибут – поименованная характеристика сущности. Его наименование должно быть уникальным для конкретного типа сущности, но может быть одинаковым для различного типа сущностей (например, ЦВЕТ может быть определен для многих сущностей: СОБАКА, АВТОМОБИЛЬ, ДЫМ и т.д.). Атрибуты используются для определения того, какая информация должна быть собрана о сущности. Примерами атрибутов для сущности АВТОМОБИЛЬ являются ТИП, МАРКА, НОМЕРНОЙ ЗНАК, ЦВЕТ и т.д. Здесь также существует различие между типом и экземпляром. Тип атрибута ЦВЕТ имеет много экземпляров или значений:

Красный, Синий, Банановый, Белая ночь и т.д.,

однако каждому экземпляру сущности присваивается только одно значение атрибута.

Абсолютное различие между типами сущностей и атрибутами отсутствует. Атрибут является таковым только в связи с типом сущности. В другом контексте атрибут может выступать как самостоятельная сущность. Например, для автомобильного завода цвет – это только атрибут продукта производства, а для лакокрасочной фабрики цвет – тип сущности.

Ключ – минимальный набор атрибутов, по значениям которых можно однозначно найти требуемый экземпляр сущности. Минимальность означает, что исключение из набора любого атрибута не позволяет идентифицировать сущность по оставшимся. Для сущности Расписание (п. 1.2) ключом является атрибут Номер_рейса или набор: Пункт_отправления, Время_вылета и Пункт_назначения (при условии, что из пункта в пункт вылетает в каждый момент времени один самолет).

Связь – ассоциирование двух или более сущностей. Если бы назначением базы данных было только хранение отдельных, не связанных между собой данных, то ее структура могла бы быть очень простой. Однако одно из основных требований к организации базы данных – это обеспечение возможности отыскания одних сущностей по значениям других, для чего необходимо установить между ними определенные связи. А так как в реальных базах данных нередко содержатся сотни или даже тысячи сущностей, то теоретически между ними может быть установлено более миллиона связей. Наличие такого множества связей и определяет сложность инфологических моделей.

Характеристика связей и язык моделирования

При построении инфологических моделей можно использовать язык ER-диаграмм (от англ. Entity-Relationship, т.е. сущность-связь). В них сущности изображаются помеченными прямоугольниками, ассоциации – помеченными ромбами или шестиугольниками, атрибуты – помеченными овалами, а связи между ними – ненаправленными ребрами, над которыми может проставляться степень связи (1 или буква, заменяющая слово «много») и необходимое пояснение.

Между двумя сущностям, например, А и В возможны четыре вида связей.

Первый тип – связь ОДИН-К-ОДНОМУ (1:1): в каждый момент времени каждому представителю (экземпляру) сущности А соответствует 1 или 0 представителей сущности В:

Студент может не «заработать» стипендию, получить обычную или одну из повышенных стипендий.

Второй тип – связь ОДИН-КО-МНОГИМ (1:М): одному представителю сущности А соответствуют 0, 1 или несколько представителей сущности В.

Квартира может пустовать, в ней может жить один или несколько жильцов.

Так как между двумя сущностями возможны связи в обоих направлениях, то существует еще два типа связи МНОГИЕ-К-ОДНОМУ (М:1) и МНОГИЕ-КО-МНОГИМ (М:N).

Пример 2.1. Если связь между сущностями МУЖЧИНЫ и ЖЕНЩИНЫ называется БРАК, то существует четыре возможныхпредставления такой связи:

Характер связей между сущностями не ограничивается перечисленными. Существуют и более сложные связи:

(пациент, имея одного лечащего врача, может иметь также несколько врачей-консультантов; врач может быть лечащим врачом нескольких пациентов и может одновременно консультировать несколько других пациентов);

(врач может назначить несколько пациентов на несколько анализов, анализ может быть назначен несколькими врачами нескольким пациентам и пациент может быть назначен на несколько анализов несколькими врачами);

В приведенных примерах для повышения иллюстративности рассматриваемых связей не показаны атрибуты сущностей и ассоциаций во всех ER-диаграммах. Так, ввод лишь нескольких основных атрибутов в описание брачных связей значительно усложнит ER-диаграмму (рис. 2.1,а). В связи с этим язык ER-диаграмм используется для построении небольших моделей и иллюстрации отдельных фрагментов больших. Чаще же применяется менее наглядный, но более содержательный язык инфологического моделирования (ЯИМ), в котором сущности и ассоциации представляются предложениями вида:

где S – степень связи, а атрибуты, входящие в ключ, должны быть отмечены с помощью подчеркивания.

Так, рассмотренный выше пример множества связей между сущностями, может быть описан на ЯИМ следующим образом:

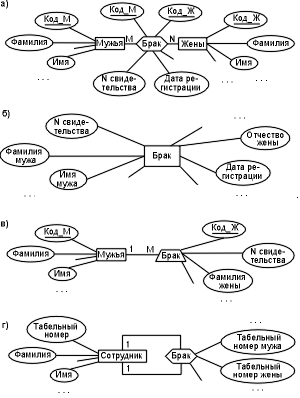

Рис. 2.1. Примеры ER-диаграмм

Для выявления связей между сущностями необходимо, как минимум, определить сами сущности. Но это не простая задача, так как в разных предметных областях один и тот же объект может быть сущностью, атрибутом или ассоциацией. Проиллюстрируем такое утверждение на примерах, связанных с описанием брачных связей (см. пример 2.1).

Пример 2.2. Отдел записей актов гражданского состояния (ЗАГС) имеет дело не со всеми людьми, а только с теми, кто обратился с просьбой о регистрации брака, рождения или смерти. Поэтому в странах, где допускаются лишь традиционные браки, отделы ЗАГС могут размещать сведения о регистрируемых браках в единственной сущности:

ER-диаграмма которой приведена на рис. 2.1,б.

Пример 2.3. Теперь рассмотрим ситуацию, когда отдел ЗАГС расположен в стране, допускающей многоженство. Если для регистрации браков использовать сущность «Брак» примера 2.2, то будут дублироваться сведения о мужьях, имеющих несколько жен (см. табл. 2.1).

Дублирование можно исключить созданием дополнительной сущности «Мужья»

и заменой сущности «Брак» характеристикой (см. п. 2.3) со ссылкой на соответствующее описание в сущности «Мужья».

ER-диаграмма связи этих сущностей показана на рис. 2.1,в, а пример их экземпляров в табл. 2.2 и 2.3.

Пример 2.4. Наконец, рассмотрим случай, когда какой-либо организации потребовались данные о наличии в ней семейных пар, а для хранения сведений о сотрудниках уже имеется сущность

Использование, рассмотренной в примере 2.2, сущности «Брак» нецелесообразно: в «Сотрудники» уже есть фамилии, имена, отчества супругов. Поэтому создадим ассоциацию

связывающую между собой определенные экземпляры сущности «Сотрудники» (рис. 2.1,г).

В заключение отметим, что ER-диаграмма рис. 2.1,а описывает структуру размещения данных о браках в отделах ЗАГС стран, допускающих групповые браки, а ER-диаграммы примера 2.1, описания любых видов браков в организациях, где есть сущности «мужчины» и «женщины», включающие холостых и незамужних.

Что же такое «связь»? В ER-диаграммах это линия, соединяющая геометрические фигуры, изображающие сущности, атрибуты, ассоциации и другие информационные объекты. В тексте же этот термин используется для указания на взаимозависимость сущностей. Если эта взаимозависимость имеет атрибуты, то она называется ассоциацией.

Классификация сущностей

Стержневая сущность ( стержень ) – это независимая сущность (несколько подробнее она будет определена ниже).

В рассмотренных ранее примерах стержни – это «Студент», «Квартира», «Мужчины», «Врач», «Брак» (из примера 2.2) и другие, названия которых помещены в прямоугольники.

Ассоциативная сущность ( ассоциация ) – это связь вида «многие-ко-многим» («-ко-многим» и т.д.) между двумя или более сущностями или экземплярами сущности (как в примере 2.4). Ассоциации рассматриваются как полноправные сущности:

они могут участвовать в других ассоциациях и обозначениях точно так же, как стержневые сущности;

могут обладать свойствами, т.е. иметь не только набор ключевых атрибутов, необходимых для указания связей, но и любое число других атрибутов, характеризующих связь. Например, ассоциации «Брак» из примеров 2.1 и 2.4 содержат ключевые атрибуты «Код_М», «Код_Ж» и «Табельный номер мужа», «Табельный номер жены», а также уточняющие атрибуты «Номер свидетельства», «Дата регистрации», «Место_регистрации», «Номер записи в книгу ЗАГС» и т.д.

Существование характеристики полностью зависит от характеризуемой сущности: женщины лишаются статуса жен, если умирает их муж.

Для описания характеристики используется новое предложение ЯИМ, имеющее в общем случае вид:

Расширим также язык ER-диаграмм, введя для изображения характеристики трапецию (рис. 2.2).

Рис. 2.2. Элементы расширенного языка ER-диаграмм

Обозначающая сущность или обозначение – это связь вида «многие-к-одной» или «одна-к-одной» между двумя сущностями и отличается от характеристики тем, что не зависит от обозначаемой сущности.

Рассмотрим пример, связанный с зачислением сотрудников в различные отделы организации.

При отсутствии жестких правил (сотрудник может одновременно зачисляться в несколько отделов или не зачисляться ни в один отдел) необходимо создать описание с ассоциацией Зачисление:

Однако, при условии, что каждый из сотрудников должен быть обязательно зачислен в один из отделов, можно создать описание с обозначением Служащие:

В данном примере служащие имеют независимое существование (если удаляется отдел, то из этого не следует, что также должны быть удалены служащие такого отдела). Поэтому они не могут быть характеристиками отделов и названы обозначениями.

Обозначения используют для хранения повторяющихся значений больших текстовых атрибутов: «кодификаторы» изучаемых студентами дисциплин, наименований организаций и их отделов, перечней товаров и т.п.

Описание обозначения внешне отличается от описания характеристики только тем, что обозначаемые сущности заключается не в фигурные скобки, а в квадратные:

Как правило, обозначения не рассматриваются как полноправные сущности, хотя это не привело бы к какой-либо ошибке.

Обозначения и характеристики не являются полностью независимыми сущностями, поскольку они предполагают наличие некоторой другой сущности, которая будет «обозначаться» или «характеризоваться». Однако они все же представляют собой частные случаи сущности и могут, конечно, иметь свойства, могут участвовать в ассоциациях, обозначениях и иметь свои собственные (более низкого уровня) характеристики. Подчеркнем также, что все экземпляры характеристики должны быть обязательно связаны с каким-либо экземпляром характеризуемой сущности. Однако допускается, чтобы некоторые экземпляры характеризуемой сущности не имели связей. Правда, если это касается браков, то сущность «Мужья» должна быть заменена на сущность «Мужчины» (нет мужа без жены).

Переопределим теперь стержневую сущность как сущность, которая не является ни ассоциацией, ни обозначением, ни характеристикой. Такие сущности имеют независимое существование, хотя они и могут обозначать другие сущности, как, например, сотрудники обозначают отделы.

В заключение рассмотрим пример построения инфологической модели базы данных «Питание», где должна храниться информация о блюдах (рис. 2.3), их ежедневном потреблении, продуктах, из которых приготавливаются эти блюда, и поставщиках этих продуктов. Информация будет использоваться поваром и руководителем небольшого предприятия общественного питания, а также его посетителями.

Рис. 2.3. Пример кулинарного рецепта

С помощью указанных пользователей выделены следующие объекты и характеристики проектируемой базы:

Анализ объектов позволяет выделить:

Поставки (связывает Поставщиков с Продуктами);

ER-диаграмма модели показана на рис. 2.4. а модель на языке ЯИМ имеет следующий вид:

В этих моделях Блюдо, Продукт и Поставщик – наименования, а БЛ, ПР и ПОС – цифровые коды блюд, продуктов и организаций, поставляющих эти продукты.

Рис. 2.4. Инфологическая модель базы данных «Питание»

О первичных и внешних ключах

Теперь о внешних ключах :

В п. 2.3 рассматривался пример, где «Служащие» обозначали «Отделы» и включали внешний ключ «Номер отдела», соответствующий первичному ключу сущности «Отделы».

Связь между первичными и внешними ключами сущностей иллюстрируется рис. 2.5.

Здесь для обозначения любой из ассоциируемых сущностей (стержней, характеристик, обозначений или даже ассоциаций) используется новый обобщающий термин «Цель» или «Целевая сущность».

Таким образом, при рассмотрении проблемы выбора способа представления ассоциаций и обозначений в базе данных основной вопрос, на который следует получить ответ: «Каковы внешние ключи?». И далее, для каждого внешнего ключа необходимо решить три вопроса:

1. Может ли данный внешний ключ принимать неопределенные значения (NULL-значения)? Иначе говоря, может ли существовать некоторый экземпляр сущности данного типа, для которого неизвестна целевая сущность, указываемая внешним ключом? В случае поставок это, вероятно, невозможно – поставка, осуществляемая неизвестным поставщиком, или поставка неизвестного продукта не имеют смысла. Но в случае с сотрудниками такая ситуация однако могла бы иметь смысл – вполне возможно, что какой-либо сотрудник в данный момент не зачислен вообще ни в какой отдел. Заметим, что ответ на данный вопрос не зависит от прихоти проектировщика базы данных, а определяется фактическим образом действий, принятым в той части реального мира, которая должна быть представлена в рассматриваемой базе данных. Подобные замечания имеют отношение и к вопросам, обсуждаемым ниже.

2. Что должно случиться при попытке УДАЛЕНИЯ целевой сущности, на которую ссылается внешний ключ? Например, при удалении поставщика, который осуществил по крайней мере одну поставку. Существует три возможности:

3. Что должно происходить при попытке ОБНОВЛЕНИЯ первичного ключа целевой сущности, на которую ссылается некоторый внешний ключ? Например, может быть предпринята попытка обновить номер такого поставщика, для которого имеется по крайней мере одна соответствующая поставка. Этот случай для определенности снова рассмотрим подробнее. Имеются те же три возможности, как и при удалении:

Таким образом, для каждого внешнего ключа в проекте проектировщик базы данных должен специфицировать не только поле или комбинацию полей, составляющих этот внешний ключ, и целевую таблицу, которая идентифицируется этим ключом, но также и ответы на указанные выше вопроса (три ограничения, которые относятся к этому внешнему ключу).

Наконец, о характеристиках – обозначающих сущностях, существование которых зависит от типа обозначаемых сущностей. Обозначение представляется внешним ключом в таблице, соответствующей этой характеристике. Но три рассмотренные выше ограничения на внешний ключ для данного случая должны специфицироваться следующим образом:

Указанные спецификации представляют зависимость по существованию характеристических сущностей.

Ограничения целостности

Целостность (от англ. integrity – нетронутость, неприкосновенность, сохранность, целостность) – понимается как правильность данных в любой момент времени. Но эта цель может быть достигнута лишь в определенных пределах: СУБД не может контролировать правильность каждого отдельного значения, вводимого в базу данных (хотя каждое значение можно проверить на правдоподобность). Например, нельзя обнаружить, что вводимое значение 5 (представляющее номер дня недели) в действительности должно быть равно 3. С другой стороны, значение 9 явно будет ошибочным и СУБД должна его отвергнуть. Однако для этого ей следует сообщить, что номера дней недели должны принадлежать набору (1,2,3,4,5,6,7).

Поддержание целостности базы данных может рассматриваться как защита данных от неверных изменений или разрушений (не путать с незаконными изменениями и разрушениями, являющимися проблемой безопасности). Современные СУБД имеют ряд средств для обеспечения поддержания целостности (так же, как и средств обеспечения поддержания безопасности).

Выделяют три группы правил целостности:

В п. 2.4 была рассмотрена мотивировка двух правил целостности, общих для любых реляционных баз данных.

уникальность тех или иных атрибутов,
диапазон значений (экзаменационная оценка от 2 до 5),
принадлежность набору значений (пол «М» или «Ж»).

О построении инфологической модели

Читатель, познакомившийся лишь с материалом данной и предшествующей глав, не сможет правильно воспринять и оценить тех советов и рекомендаций по построению хорошей инфологической модели, которые десятилетиями формировались крупнейшими специалистами в области обработки данных. Для этого надо, по крайней мере, изучить последующие материалы. В идеале же необходимо, чтобы читатель предварительно реализовал хотя бы один проект информационной системы, предложил его реальным пользователям и побыл администратором базы данных и приложений столь долго, чтобы осознать хотя бы небольшую толику проблем, возникающих из-за недостаточно продуманного проекта. Опыт автора и всех знакомых ему специалистов по информационным системам показывает, что любые теоретические рекомендации воспринимаются всерьез лишь после нескольких безрезультатных попыток оживления неудачно спроектированных систем. (Хотя есть и такие проектировщики, которые продолжают верить, что смогут реанимировать умирающий проект с помощью изменения программ, а не инфологической модели базы данных.)

Основная сложность восприятия рекомендаций, приведенных в четвертой главе и приложении Б, чисто психологического плана.

Действительно, для определения перечня и структуры хранимых данных надо собрать информацию о реальных и потенциальных приложениях, а также о пользователях базы данных, а при построении инфологической модели следует заботиться лишь о надежности хранения этих данных, напрочь забывая о приложениях и пользователях, для которых создается база данных.

Это связано с абсолютно различающимися требованиями к базе данных прикладных программистов и администратора базы данных. Первые хотели бы иметь в одном месте (например, в одной таблице) все данные, необходимые им для реализации запроса из прикладной программы или с терминала. Вторые же заботятся о исключении возможных искажений хранимых данных при вводе в базу данных новой информации и обновлении или удалении существующей. Для этого они удаляют из базы данных дубликаты и нежелательные функциональные связи между атрибутами, разбивая базу данных на множество маленьких таблиц (см. п. 4.6). Так как многолетний мировой опыт использования информационных систем, построенных на основе баз данных, показывает, что недостатки проекта невозможно устранить любыми ухищрениями в программах приложений, то опытные проектировщики не позволяют себе идти навстречу прикладным программистам (даже тогда, когда они сами являются таковыми).

И хотя автор осознает, что большинство людей предпочитает учиться на собственных ошибках, он все же еще раз советует неопытным проектировщикам баз данных:
