Инжектор для антенны что это
Как подключить инжектор питания USB для активной телевизионной антенны.
Наш эксперт Станислав Боуш Рассказывает:
Те, кто смотрел наше видео про то, как подключать активную антенну для цифрового ТВ к телевизору, уже знают, что для того, чтобы усилитель работал, надо на него подать напряжение питания. В современные антенны питание подается по центральной жиле кабеля.

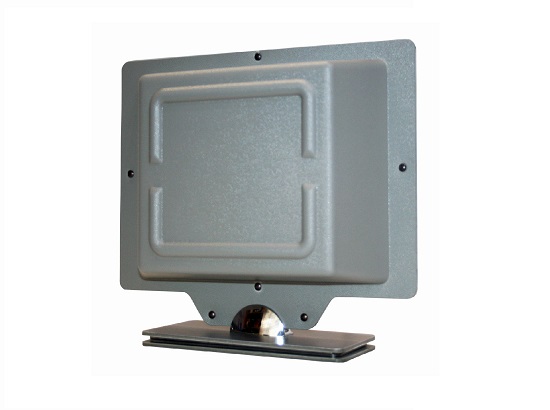

Вот антенна, например, комнатная направленная активная, называется Т-3310 производство компании antenna.ru. При подаче питания, светится индикаторный светодиод. А как же подать питание на антенну да еще и по центральной жиле кабеля?
Для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.
Наш ВИДЕОРОЛИК про инжектор НА YOUTUBE

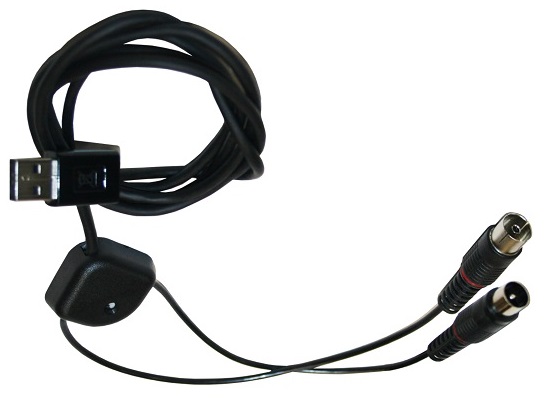

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема телевизора, делается это вот таким образом: инжектор имеет три разъема – USB, ТВ папа, ТВ мама. USB втыкаем в USB телевизора (или ресивера), ТВ папа – в ТВ гнездо ресивера, ТВ мама – к антенне! Вуаля! Светодиод засветился, антенну мы подключили правильно.

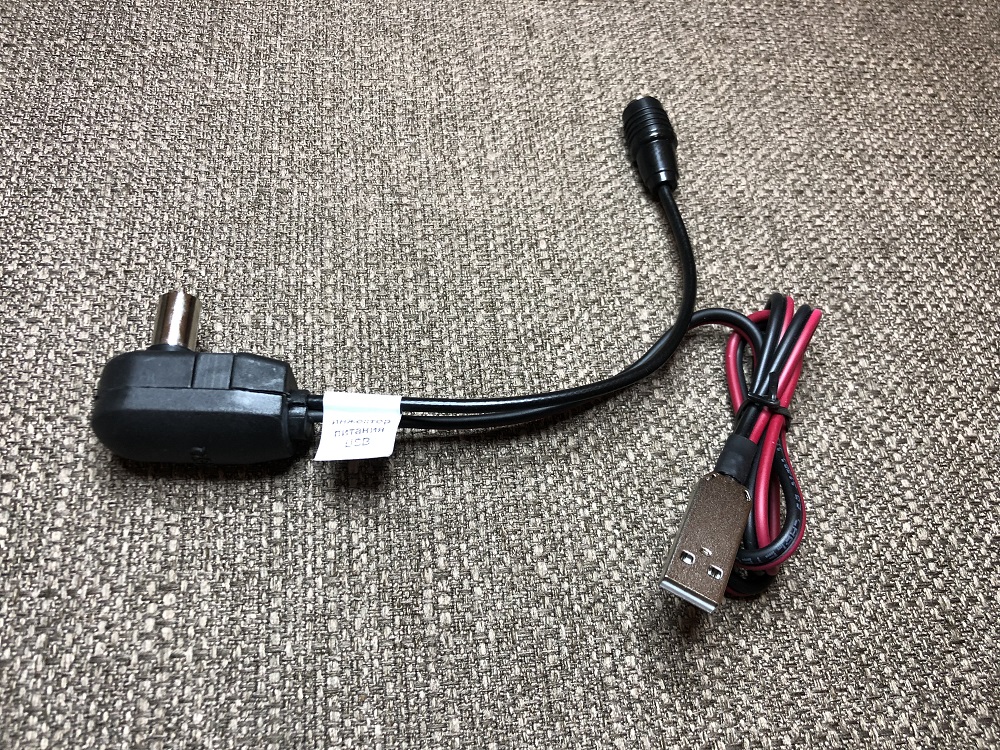

Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну:
Иногда удобно питать антенну от зарядного устройства для мобильного телефона:
Чаще всего питать антенну от зарядного устройства для мобильного телефона удобно, если необходимо развести сигнал от одной антенны на несколько ресиверов или телевизоров. То есть, мы отдельно питаем антенну, а выход инжектора подключаем к делителю тв сигнала и делим на столько телевизоров или тюнеров, сколько требуется. (Питать антенну от ресивера через обычные делители не получится, только через специальные проходные).
И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.
Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.
Инжектор для антенны что это
Обзор USB-инжектора «REMO BAS-8001»
Саратовский электромеханический завод «РЭМО» пополнил свой арсенал оборудования и аксессуаров для просмотра цифрового эфирного телевидения несколькими USB-инжекторами. Сегодня остановимся не модели «REMO BAS-8001».
USB-инжектор «REMO BAS-8001» предназначен для питания 5В активных антенн от USB порта телевизора. Позволяет подключить антенну ко входу телевизора, не используя сетевой блок питания. Избавляет от лишних проводов и потребителей тока. Увеличивает срок работы усилителя антенны. Наиболее безопасный и экономный способ питания антенны.
Суть проблемы подключения активной антенны к телевизору (точнее подачи на нее питания непосредственно от телевизора) изложена в статье «как включить питание антенны». И уже там мы отмечали целесообразность такого приспособления, как USB-инжектор.
Поставляется «REMO BAS-8001» в миниатюрной цветной коробке из плотного картона:
Габаритные размеры коробки и самого USB-инжектора «REMO BAS-8001»:
Как видим, на оборотной стороне коробки показан метод подключения USB-инжектора к телевизору и антенне. Также указано, что аксессуар предназначен для подачи питания на усилитель активной антенны от USB-порта телевизора, компьютера или зарядного устройства.
В нашем случае, подключение USB-инжектора «REMO BAS-8001» происходило при помощи приставки TVjet RE820HDT2, тем самым, питание подавалось непосредственно с приставки:
Вот так выглядит сам USB-инжектор «REMO BAS-8001»:
Тест проводился на цифровой телевизионный приемник TVjet RE820HDT2 и антенну «СТРИЖ 3.0» (REMO BAS-5132). Забегая вперед, хочется отметить, что данная антенна показала себя очень хорошо и ее можно считать одной из лучших комнатных антенн. Ее тестирование будет чуть позже на нашем сайте.
Ближний передатчик: 5 кВт (зона покрытия более 45 км).
Используемая приставка – TVjet RE820HDT2.
Антенна установлена рядом с телевизором.
Приема первого мультиплекса цифрового эфирного телевидения без USB-инжектора «REMO BAS-8001»:
Приема первого мультиплекса цифрового эфирного телевидения с USB-инжектором «REMO BAS-8001»:
Как видим, шкала «качество» с инжектором «REMO BAS-8001» достигла максимального уровня.
Не стоит забывать и тот факт, что если передатчик цифрового эфирного телевидения расположен близко, то использование инжектора «REMO BAS-8001» может ухудшить прием из-за переусиленного сигнала.
Плюсы: хороший и дешевый вариант избавиться от лишних проводов и усилить мощность сигнала. Нет аналогов.
Минусы: короткий провод инжектора. Но этот минус имеет место быть, если вы подключаете его к телевизору, а не к приставке.
