Изометрия в дизайне что это
Создание изометрических иллюстраций — с помощью геометрической техники
Узнайте, как быстро создавать изометрическую графику Eye-Popping в соответствии с вашими требованиями к дизайну.
Если вы дизайнер или иллюстратор, то возможно, в больше или меньшей степени вы так или иначе работаете с иллюстрациями. Иллюстрации не просто делают дизайн продукта эстетичным, но также помогают пользователю лучше понять функциональность продукта и взаимодействие с ним.
В мире иллюстраций огромное количество разных стилей, и они все еще развиваются до бесконечности ∞. Изометрические иллюстрации являются одними из самых популярных стилей иллюстраторов в наши дни.
Вот была разработана серия иллюстраций в изометрическом стиле для различных приложений uvdesk.
Как правило, иллюстраторы сначала рисуют изометрическую сетку и затем вручную рисуют объекты поверх сетки.
Мы же будем использовать Геометрическую Технику вместо традиционной.
Перед началом
Статья предназначена для начинающих иллюстраторов / дизайнеров, которые имеют базовые знания Adobe Photoshop.
Геометрическая техника
Плоскость — двумерная поверхность, которая простирается до бесконечности.
Изометрические иллюстрации создаются с использованием 3D-геометрии, которые имеют 3 отличные геометрические плоские структуры.
Как работать с изометрией
Изометрия — это ракурс, в котором видны 3 стороны фигуры, все линии находится под углом параллельным 30° и нет перспективных сокращений.
В Adobe illustrator есть 3 популярных способа работать с изометрией:
На практике, чтобы нарисовать иллюстрацию, нужно уметь пользоваться всеми тремя способами. В этом уроке я расскажу о каждом из них, опишу преимущества и недостатки.
А. Изометрическая сетка
Изометрическая сетка служит исключительно вспомогательным инструментом.
I. С помощью инструмента Line Segment Tool строим линию под углом 30° c длиной не менее 2000 px
II. Теперь нам нужно создать для нее много копий. Открываем эффект Effect — Distort&Transformt— Transform, во вкладке Move параметры Horizontal и Vertical отвечают за расстояние между линиями, параметр Copies за количество копий (вот это поворот!)
III. Разбираем оформление Object — Expand Appereance
IV. Дублируем группу с нашими линиями и делаем их зеркальную копию Object — Transform — Reflect

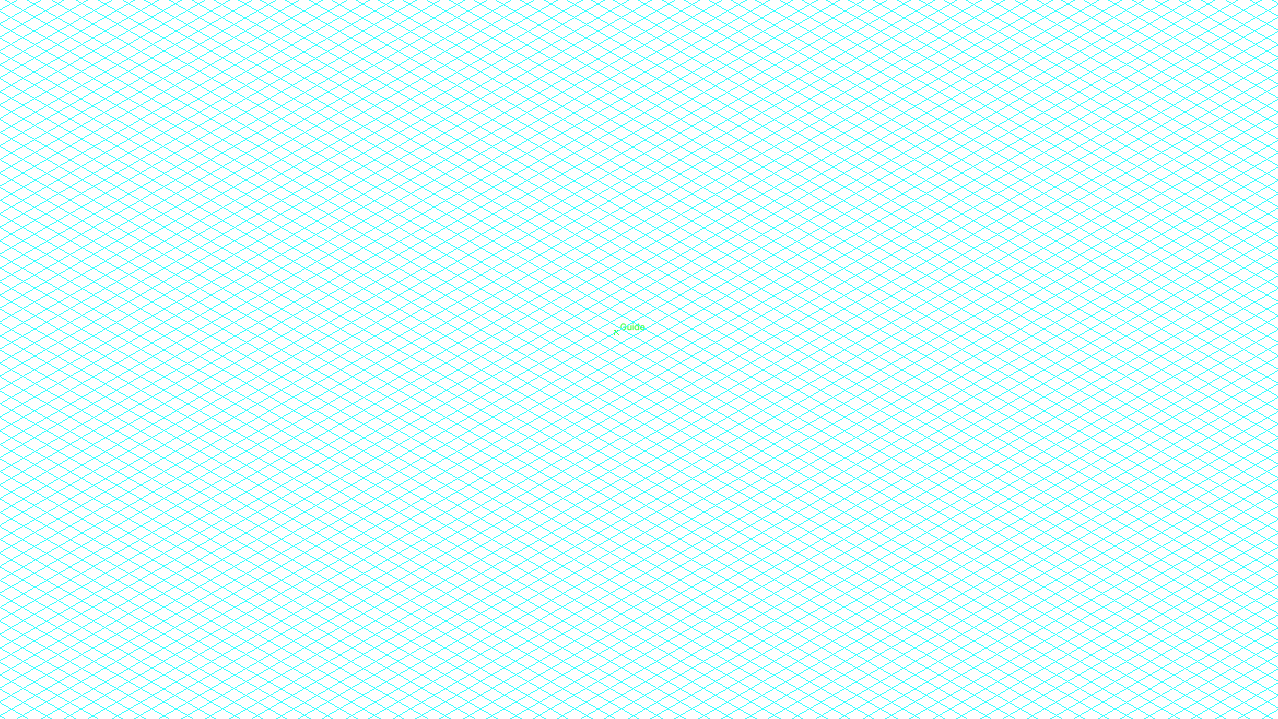

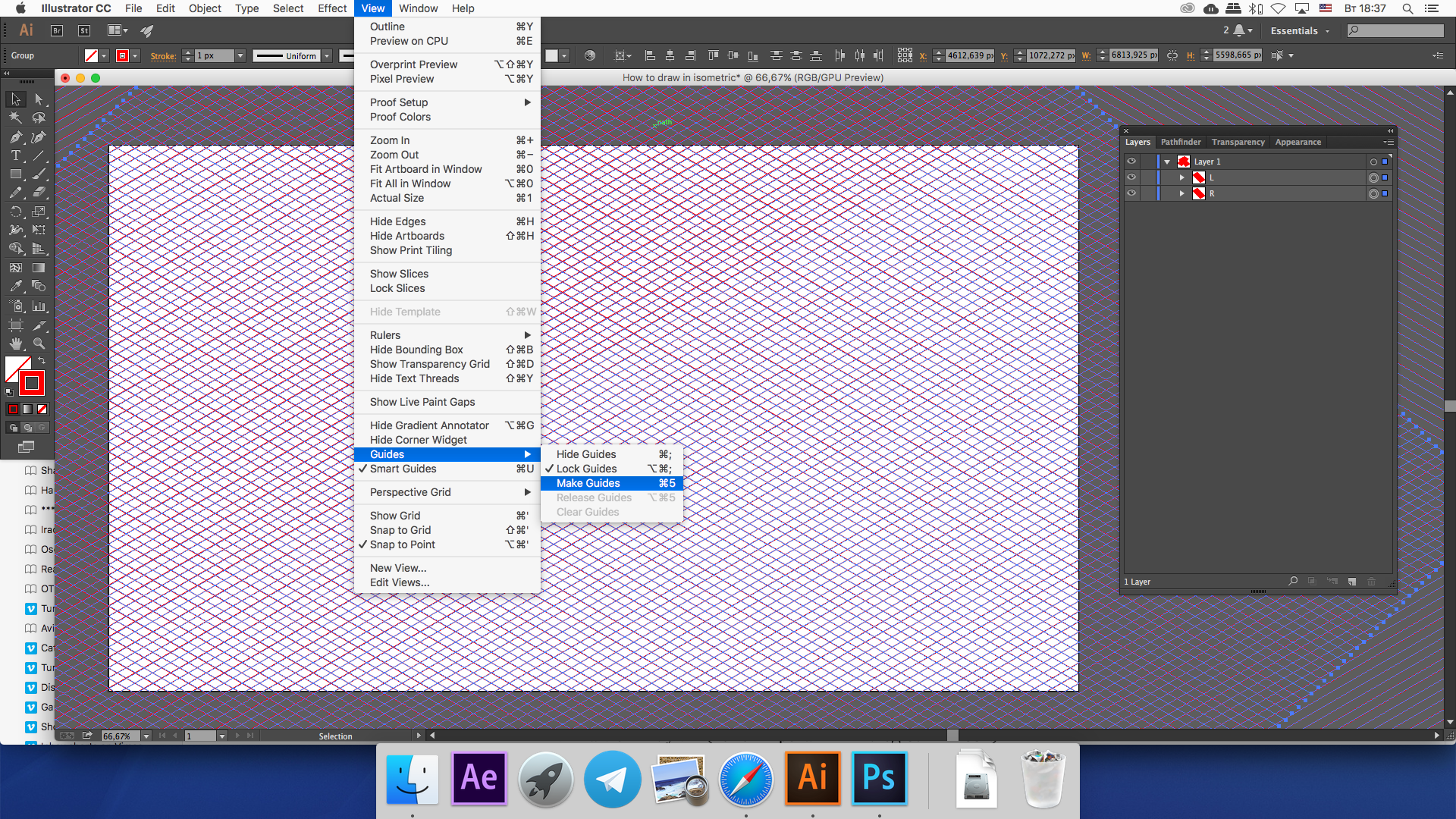

V. Превращаем получившиеся линии в направляющие View — Guides — Make Guides
Примечание: в отличии от Фотошопа, функционал Иллюстратора позволяет создавать направляющие расположенные под углом

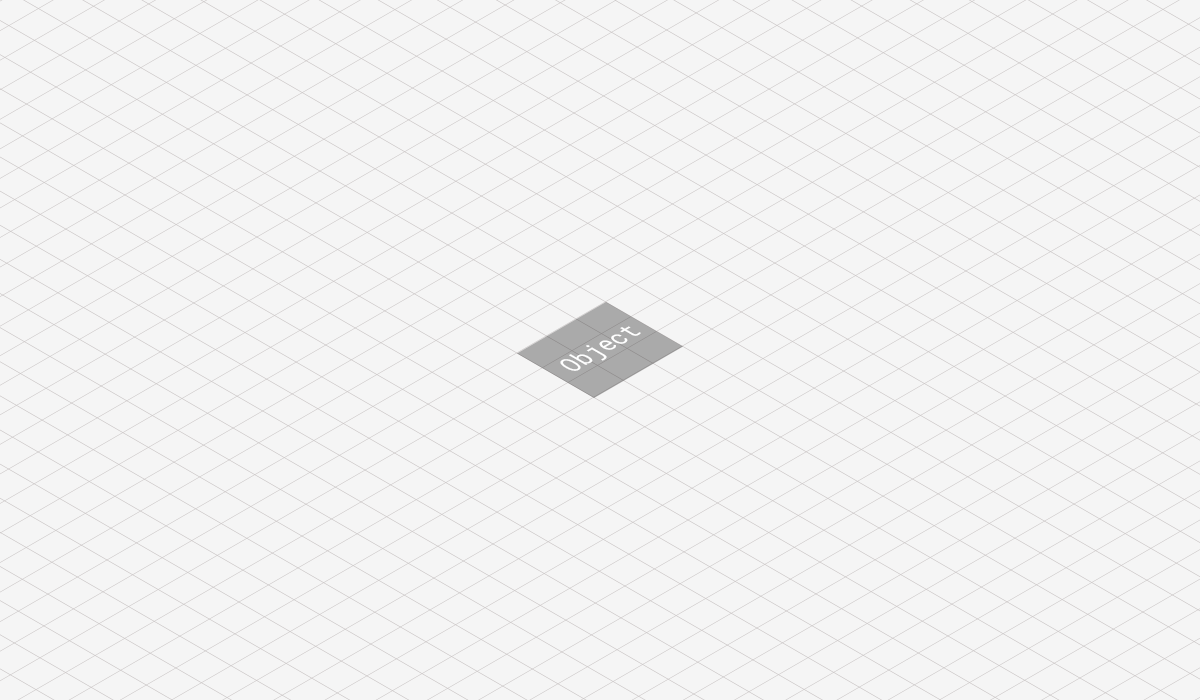

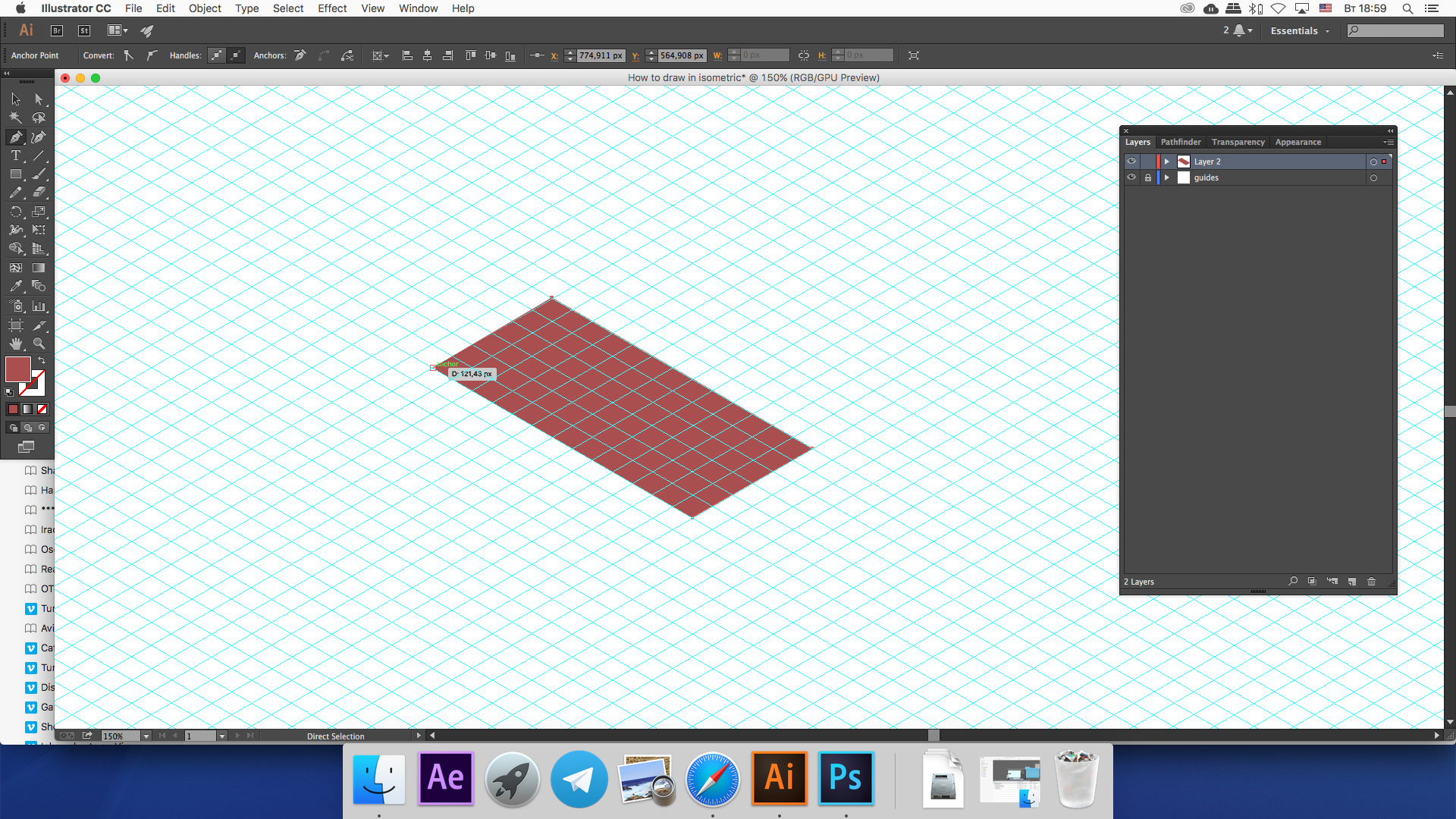

Сетка готова. Теперь с помощью инструмента Перо, можно рисовать по нашим направляющим фигуры.
Минусы: можно рисовать только простейшие фигуры прямоугольных форм. Не получится нарисовать фигуры эллипсоидной формы и фигуры сложной формы.
Однако изометрическая сетка нам пригодится при работе со следующим методом SSR, чтобы выравнивать по ней стороны фигуры.
Б. Scale Skew Rotate (SSR)
Преимущество SSR заключается в том, что можно рисовать объект в анфас, а потом переводить в изометрию.

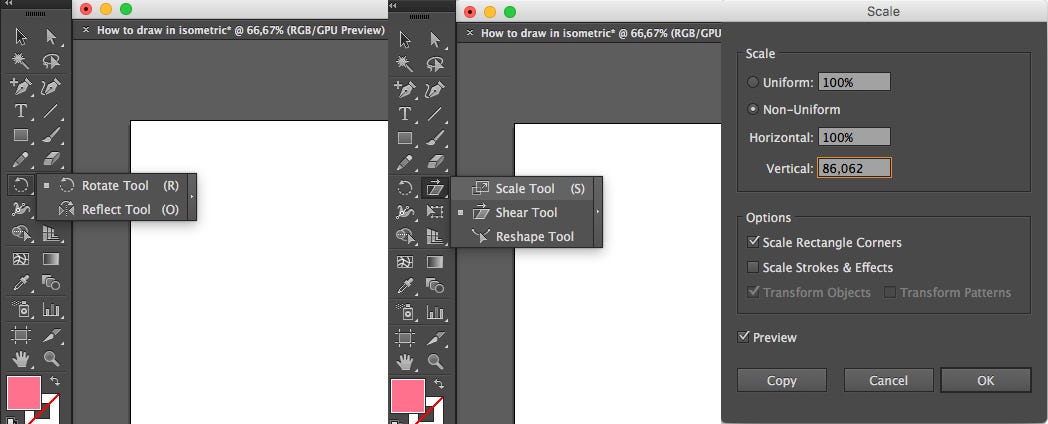

Для этого нам нужны 3 инструмента: Масштаб ( Scale Tool), Наклон ( Shear Tool), Поворот ( Rotate Tool).

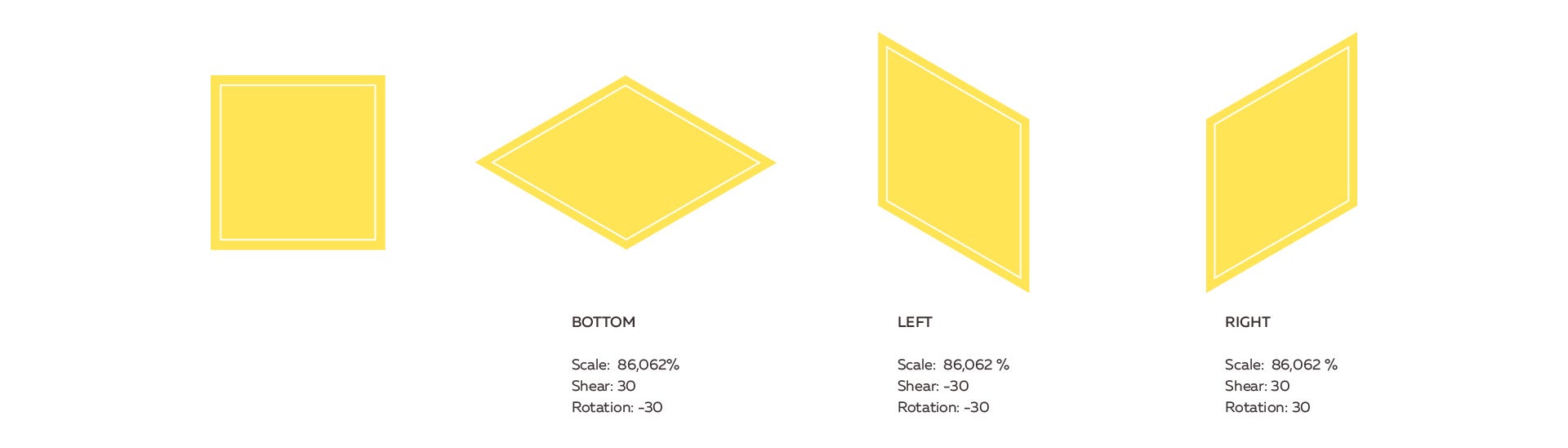

Значение параметра Scale по вертикали всегда остается неизменным 86,062%, а значения параметров Shear и Rotate выбираются в зависимости от того, какую грань изображаемого предмета мы переводим в изометрию (верхняя, левая или правая).
С помощью метода SSR можно одновременно перевести в изометрию большую группу маленьких объектов, например, клавиши на клавиатуре ноутбука.
Или сам ноутбук, предварительно сделав его развертку, а потом переведя в изометрию каждую его часть по отдельности (экран и клавиатура):

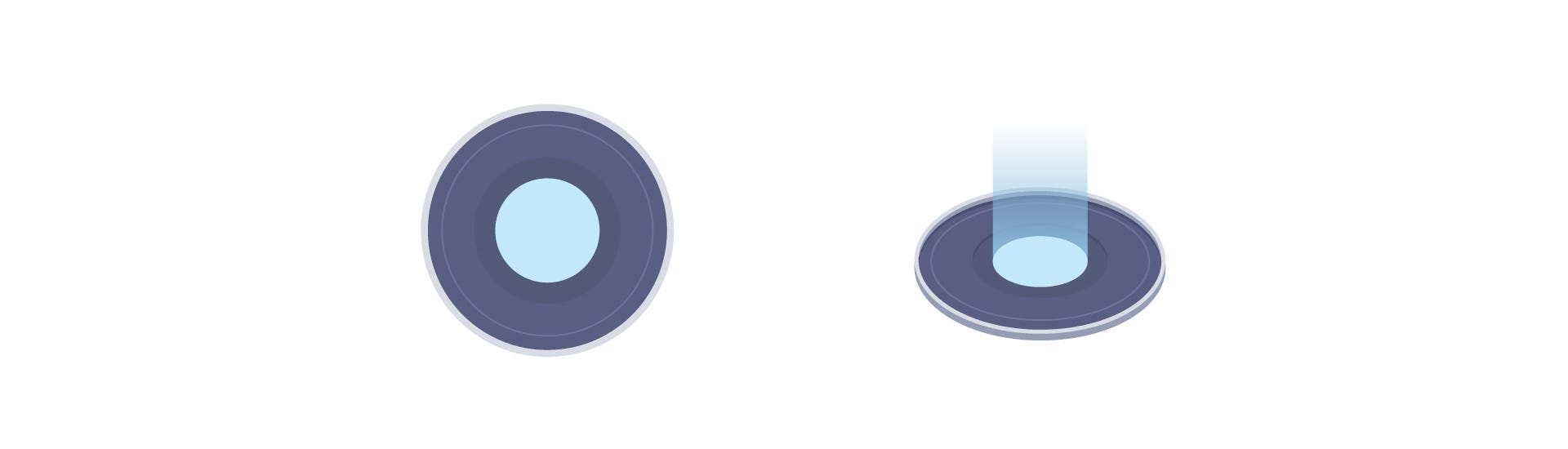

Сделать в изометрии фигуру эллипсоидной формы:
Или фигуру сложной формы, которую невозможно сходу рисовать по сетке:
Изометрическая сетка пригодится нам для того, чтобы рисовать дополнительные детали на объекте (напоминаю, в изометрии все линии должны быть строго под углом кратным 30):
В примере выше сетка помогла мне нарисовать и правильно расположить маленькие детали конвейера (деления сверху и эллипсы сбоку).
Минусы: методом SSR неудобно рисовать объекты, у которого скошенные (или скругленные) края и объекты сложной формы, которые выгоднее делать через функцию 3D.
В этом случае нам поможет функция 3D, которая, к счастью, имеется в функционале Иллюстратора.
I. Рисуем переднюю часть объекта в анфас
II. Применяем эффект Effect — 3D — Extrude&Bevel
III. В параметре Position выбираем значение Isometric Right или Left ( Top и Bottom нам не нужны, т.к. в таком ракурсе можно спокойно нарисовать фигуру с помощью SSR).
IV. Разбираем оформление, удаляем все лишние и на выходе получаем готовую к использованию фигуру.
Кроме того, это самый быстрый способ нарисовать примитив в изометрии: всего пара кликов и фигура готова. Если бы мы делали это методом SSR — пришлось бы немного повозиться.
По сути 3D является полноценной замены метод SSR и проигрывает второму лишь в частных случаях (например, при попытке перевести в изометрию клавиатуру от ноутбука).
Выводы:
В этом уроке мы разобрали инструменты для работы с изометрией, т.е. освоили техническую сторону вопроса.
В следующем уроке я расскажу о композиции в изометрии, рассмотрюсамые распространенные косяки и покажу процесс построения сложного объекта.
В графическом дизайне полно подводных камней. Даже не так — это самая насыщенная подводными камнями сфера. В отличии от точных наук, здесь «точных» законов до безобразия мало, а скрытых нюансов, от которых зависит итоговый результат — до безобразия много.
На своих курсах я учу ребят делать крутую графику на которую есть спрос. Я помогаю разобрать все по полочкам и добиться на выходе результата, за который мне не будет стыдно.
Только помни: нельзя попробовать стать графическом дизайнером. Надо либо окунаться в это с головой, либо заниматься чем-то попроще. Если ты все для себя решил и хочешь максимально быстрого прогресса — записывайся ко мне на курсы.
Изометрия: эволюция плоского дизайна
С чем можно сравнить изометрические рисунки? С голливудскими звездами. Неожиданно? Да, раньше они были скучными, и о них было малоизвестно, пока не появился интернет и социальные сети. Так же как и социальные сети, изометрический дизайн дает возможность осмотра предмета со всех сторон. Люди хотят узнать больше об объекте и это возможно благодаря возможности видеть верхнюю и боковую стороны дизайна.
Для предприятий, которые хотят иметь больше возможностей для того, чтобы представить увлекательно и подробно своей целевой аудитории продукт, изометрические конструкции станут идеальной визуальной метафорой. То есть, благодаря этой технике можно показать больше деталей, потому что будет меньше беспорядка. Пространство 3D дает значительно больше места.
В чем суть этого стиля? Изометрия – эволюция плоского дизайна. Да, ему удалось не только сохранить свою простоту, и при этом добавить глубину.
Сравниваем изометрический и плоский дизайн:
• Плоский дизайн не эргономичен
• Смешиваются плоские иконки
Как можно эксплуатировать особенности изометрии?
В начале экспериментов с изометрическим дизайном помните 3-х важных законах работы с этим стилем:
Правило 120 °
Множество изометрических дизайнов на самом деле не соответствуют основному правилу этого стиля. Дизайн считается изометрическим лишь тогда, если между осями есть угол в 120 градусов
Линии не сходятся
Наш мозг обрабатывает изображение предметов не так, как они отображены в изометрии. Если вы находитесь на возвышении, параллельные линии сходятся вниз в одну точку. В изометрии все по-другому. Предметы изображены так, как они выглядят на самом деле, а не так как их видит человеческий глаз.
Нет беспорядка
Три измерения дают возможность использовать значительно больше трюков, чем 2D. Поэтому имея такое разнообразие, есть соблазн использовать все возможности, которые дает изометрия. Но стоит предварительно решить: нужно ли делать все, что вы можете сделать? Если подавать пользователю слишком много информации, есть риск превратить дизайн в мусорку.
Архитектура типографики благодаря использованию техник изометрии становится элегантной. На примере типографики одной из немецких радиостанций, можно увидеть эксплуатацию изометрических техник: читаемый шрифт выполнен в одном цвете с затемнением, которое придало объем и глубину. В переводе на русский этот текст звучит примерно следующим образом – «Услышь себя счастливым». Прекрасное послание, переданное в необычном стиле в жизнерадостных цветах. Отличная идея!
Когда использование изометрии уместно?
Вы остановили свой выбор на изометрии, но не уверены, что это уместно? Вот как можно увидеть, соответствует ли этот стиль целям бренда, изометрия идеальный выбор, если:
Если простой дизайн нуждается в глубине
Если вы стремитесь к росту привлекательности и узнаваемости. Изометрические иконки стали популярной среди дизайнеров и быстро развивающейся категорией дизайна этого стиля.
Когда в вашем дизайне много деталей.
2D-карты передадут вид предметов сверху, а что если вам просто необходимо показать предмет со всех сторон? И эта возможность существует. Нужен изометрический дизайн!
Когда вам необходимо свежее решение?
Еще в 1988 году дизайнеры придумали способ передать глубину и объем рисунка. Зачем? Все очень просто, ведь интересно не просто рассматривать паутину, а вся острота в том когда приходит ощущение что паутина совсем рядом.
Когда вы создаете иллюстрацию, где информация взаимосвязана
Вы создаете иллюстрацию городской жизни? И хотите передать информацию в стиле который легко усваивается? Используя техники изометрического дизайна, вы можете с легкостью отобразить окрестность: авто, люди, улицы, здания, деревья и т.д.
Изометрия в графическом дизайне и иллюстрациях
При создании иллюстрации в этом стиле используется техника изометрической проекции, благодаря которой любой трехмерный объект можно изобразить на плоской двухмерной поверхности. Изометрический куб – это основной строительный блок для композиций этого стиля. Рядом с кубом изображена иллюстрация квартиры в изометрии.
Есть еще один стиль, который дает возможность добиться трехмерного изображения на плоской поверхности – истинная перспектива, она использует технику рисования объектов под углами направленным к точкам схода на горизонте. Помочь понять принцип работы изометрической иллюстрации может разница между изометрической проекцией и истинной перспективой. Изображение в ИП использует одноточечную, двухточечную или трехточечную перспективу. Три перечисленных метода имеют углы рисования, которые встречаются в конце перспективного вида, как правило, на горизонте.
Изометрия в айдентике: логотип и фирменный стиль
Примеры разработки изометрических логотипов, разделенных на группы.
Основа. Фундаментальная группа изометрических логотипов, состоящая из трех открытых кубов. Чистые и острые углы с верхней выделенной гранью для создания символа. Благодаря выбранным формам, создается атмосфера постоянства и стабильности. Благодаря центральному “объекту-родителю” и двоим “детям” появляется впечатление многогранного роста.
Изометрия в веб-дизайне
В этом году из иллюстраций мода на изометрические ракурсы перекочевала в веб-дизайн. Рассматривая объект под этим углом, создается эффект объема и да, это работает даже в случае плоских иллюстраций. Поэтому дизайнеры охотно используют эту технику, и изометрия уверенно держит лидерские позиции в тенденциях последних лет. Ранее эта техника активно применялась в инженерных чертежах, но сегодня изометрию используют смелее и поэтому иллюстрации в этом стиле прочно вошли в веб-дизайн.
Примеры изометрического дизайна в СНГ
Компания «Вертикаль»
Строительная компания «Вертикаль» поставляет на рынок России высокотехнологичные блок-контейнеры, один из которых изображен в логотипе бренда. Для того чтобы выделиться на стройке, были использованы яркие цвета и разработан шрифт, который гармонично сочетается с изометрическим дизайном логотипа.
Агентство Недвижимости «Красная стрела»
Жилой комплекс с новым типом мансардных квартир, который гордится своим расположением вдоль железной платформы (она стала парковым пространством), «Красная стрела», обратил внимание необычным брендом в изометрическом стиле. Бренд выполнен в стиле подчеркивающем особенности архитектуры и самое главное – пространства, которого так не хватает в больших городах. Легко узнаваемая форма логотипа в стиле изометрии и красный цвет символизирующий амбиции, энергию и движение отражают не только архитектурные решения, но и политику компании в целом.
Схема офиса «Иннова»
Примеры изометрии в мире
Блог-платформа «Медиум»
Сооснователь Твиттер – Эван Уильямс, создал платформу, которая стала противоположностью известного сервиса позволяющего публиковать короткие сообщения. Функционал сервиса был расширен и изменен интерфейс, поэтому пользователям был представлен новый логотип, соавтором которого стало известное калифорнийское агентство PSY/OPS. О прежнем логотипе, к сожалению можно сказать немного, но новая «М» выполненная в изометрической проекции, считается удачной идеей. Текстовый логотип связали с графическим знаком через углы, но благодаря иллюзии объема, все-таки он не стал очередным геометрическим гротеском.
Инвестиционная платформа «Lendinvest»
Английская инвестиционная платформа «Lendinvest» считается лидером в сфере инвестиций и для того, чтобы подтвердить свои слова, они обновили айдентику, которая к тому времени уже устарела. Разработчиком новой айдентики стала лондонская студия DesignStudio. В старом варианте была стрелка, которая намекала на стремление к росту и развитию. А вот новый логотип стал воплощением необычной идеи: графический знак – это монограмма из начальных букв которая создана в виде прямоугольника в изометрии. Этот графический знак символизирует жилое пространство, ведь инвестируют в недвижимость.
