Методы маршрутизации информационных потоков
Маршрутизация – это процесс определения в коммуникационной сети пути, по которому вызов либо блок данных может достигнуть адресата. Маршрутом в информационной сети именуют путь, по которому осуществляется передача данных из одного порта в другой.
Наиболее удобной формой представления маршрута является граф. Маршрутизация обеспечивает преобразование адреса объекта назначения в перечень каналов, по которым этот блок следует к адресату. Маршрутизация является распределенным процессом и выполняется всеми узлами коммутации сети с маршрутизацией данных. Для этого каждый узел определяет канал, по которому необходимо направить вызов либо блок данных. Выполняя такие действия, в каждом узле обеспечивается передача вызова либо блока данных от системы-отправителя к системе-адресату, возможно, по оптимальному маршруту.
Последний изменяется в зависимости от выхода из строя отдельных каналов, их загрузки и протяженности.
На рисунке стрелками показаны возможные направления передачи данных через коммуникационную сеть от абонентской системы А до абонентской системы B.
При коммутации каналов прокладка маршрута через коммуникационную сеть осуществляется только в момент начала сеанса взаимодействия абонентских систем. Для этой цели система-инициатор сеанса передает через сеть вызов. Он проходит через узлы коммутации, каждый из которых вносит свою лепту в маршрутизацию. В результате создается последовательность каналов, соединяющих две взаимодействующие в течении сеанса системы.
При осуществлении коммутации пакетов маршрутизация происходит в течение всего сеанса взаимодействия. Через сеть не передается сигнальная информация и не создается постоянная (на все время сеанса) последовательность каналов. Здесь узлы коммутации осуществляют маршрутизацию блоков данных по адресам их назначения.
В сетях используются различные методы маршрутизации:
Селективная маршрутизация характеризуется тем, что блоки данных посылаются сразу по нескольким направлениям, исходя из того, что они достигнут адресата. Пример ѕ лавинный алгоритм: основан на рассылке копий пакета по всем направлениям. Пакеты сбрасываются, если в данном узле копия уже проходила. Лавинный алгоритм обеспечивает надёжную доставку, но порождает значительный трафик, поэтому используется для передачи пакетов большой ценности.
Вероятностная маршрутизация предполагает случайный выбор пути блоков данных, при этом считается, что они обязательно достигнут адресата.
Фиксированная (статическая) маршрутизация предусматривает составление таблиц маршрутов, указывающих наиболее эффективные пути предполагаемого трафика сети. Здесь маршрут выбирается заранее и не зависит от состояния сети.
Адаптивная маршрутизация отличается от фиксированной тем, что таблицы маршрутов обновляются в зависимости от колебаний трафика. Пример ѕ алгоритм “кратчайшей очереди”: пакет посылается по направлению, в котором наименьшая очередь в данном узле.
Блоки данных не всегда прибывают в пункты назначения в том же порядке, в котором отправляются. Это происходит по следующим причинам:
В результате для того, чтобы восстанавливать сообщение, передаваемое последовательностями блоков, последнее необходимо обрабатывать в пунктах назначения.
Составление таблицы маршрутов для фиксированной (статической) маршрутизации осуществляется администрацией сети при проектировании или модификации сети. Однако такой принцип маршрутизации во многих случаях может оказаться неэффективным, т.к. на сети могут оказаться повреждения или перегрузки. Поэтому целесообразно корректировать план распределения информации в зависимости от текущей топологии сети, длин очередей в узлах коммутации, интенсивности входных потоков и т.д.
Цель маршрутизации – доставка пакетов по назначению с максимизацией эффективностью. Чаще всего эффективность выражена взвешенной суммой времени доставки сообщений при ограничении снизу на вероятность доставки.
Алгоритмы маршрутизации включают процедуры:
В зависимости от того, используется при выборе направления информация о состоянии только данного узла или всей сети, различают алгоритмы изолированные и глобальные.
Простейший алгоритм – это изолированный статический.
В алгоритмах маршрутизации используется много различных показателей. Сложные алгоритмы маршрутизации при выборе маршрута могут базироваться на множестве показателей, комбинируя их таким образом, что в результате получается один отдельный (гибридный) показатель.
Ниже перечислены показатели, которые используются в алгоритмах маршрутизации:
Наиболее широко используемые протоколы маршрутизации: RIP (метод рельефов) и OSPF.
Рельеф – это оценка кратчайшего пути от узла A до узла B. Оценка (расстояние) может выражаться временем доставки, надёжностью доставки или числом узлов коммутации на данном маршруте.
В таблице маршрутизации узла А каждому из основных узлов отводится одна строка со следующей информацией: узел назначения, длина кратчайшего пути, номер N ближайшего узла, соответствующего кратчайшему пути, список рельефов от A до В через каждый из смежных узлов.
Например, для узла а строка для d выглядит так (зная, что из узла а можно попасть в узел d через узлы j и k):
Пусть изменилась задержка Rak(d) так, что она стала меньше, чем Raj(d). Тогда в строке d таблицы маршрутизации узла a корректируется Ra(d), N(d) изменяется на k, и кроме того всем соседям узла а посылается сообщение об изменённом Ra(d). Например, в некотором соседнем узле l при этом будет изменено значение R l a(d)=Ra(d)+R l (a). Мы видим, что возникает итерационный процесс корректировки маршрута информации в узлах коммутации.
Хотя данный алгоритм сходится медленно, для относительно небольших сетей он вполне приемлем.
Указанным способом формируется рельеф из каждого узла коммутации сети связи. В результате линия связи с минимальной высотой является исходящей линией связи первого выбора. Линии связи с большими высотами соответственно являются линиями связи 2, 3, и т.д. выбора.
Пример формирования 4-рельефа:
Чтобы найти кратчайший маршрут коммутации к узлу A, достаточно в каждом узле коммутации выбирать линию связи с меньшим весом. Например, кратчайший маршрут от N до A будет следующий:
Он основан на использовании в каждом маршрутизаторе информации о состоянии всей сети. Рассмотрим алгоритм применительно к формированию маршрутной таблицы узла A графа, изображенного на рисунке:
Обозначим кратчайшее расстояние от a к i через Ri. Разделим узлы на 3 группы:
Методы маршрутизации
Случайная маршрутизация характеризуется тем, что для передачи пакета из узла связи выбирается одно, случайно выбранное свободное направление. Пакет “блуждает” по сети и с конечной вероятностью когда-либо достигает адресата. Естественно, что при этом не обеспечивается ни оптимальное время доставки пакета, ни эффективное использование пропускной способности сети.
Локальная адаптивная маршрутизация основана на использовании информации, имеющейся в данном узле и включающей: таблицу маршрутов, которая определяет все направления передачи пакетов из этого узла; данные о состоянии выходных линий связи (работают или не работают); длину очереди пакетов, ожидающих передачи. Информация о состоянии других узлов связи не используется. Таблица маршрутов определяет кратчайшие маршруты, обеспечивающие доставку пакета адресату за минимальное время. Преимущество такого метода состоит в том, что принятие решения о выборе маршрута производится с использованием самых последних данных о состоянии узла. Недостаток метода в его “близорукости”, поскольку выбор маршрута осуществляется без учета глобального состояния всей сети. Следовательно, всегда есть опасность передачи пакета по перегруженному маршруту.
Распределенная адаптивная маршрутизация основана на использовании информации, указанной для локальной маршрутизации, и данных, получаемых от соседних узлов сети. В каждом узле формируется таблица маршрутов (каталог) ко всем узлам назначения, где указываются маршруты с минимальным временем задержки пакетов. До начала работы сети это время оценивается исходя из топологии сети. В процессе работы сети узлы периодически обмениваются с соседними узлами, так называемыми таблицами задержки, в которых указывается нагрузка (длина очереди пакетов) узла. После обмена таблицами задержки каждый узел перерассчитывает задержки и корректирует маршруты с учетом поступивших данных и длины очередей в самом узле. Обмен таблицами задержки может осуществляться не только периодически, но и асинхронно в случае резких изменений нагрузки или топологии сети. Учет состояния соседних узлов при выборе маршрута существенно повышает эффективность алгоритмов маршрутизации, но это достигается за счет увеличения загрузки сети служебной информацией. Кроме того, сведения об изменении состояния узлов распространяются по сети сравнительно медленно, поэтому выбор маршрута производится по несколько устаревшим данным.
Гибридная адаптивная маршрутизация основана на использовании таблиц маршрутов, рассылаемых ЦМ узлам сети, в сочетании с анализом длины очередей в узлах. Следовательно, здесь реализуются принципы централизованной и локальной маршрутизации. Гибридная маршрутизация компенсирует недостатки централизованной маршрутизации (маршруты, формируемые центром, являются несколько устаревшими) и локальной (“близорукость” метода) и воспринимает их преимущества: маршруты центра соответствуют глобальному состоянию сети, а учет текущего состояния узла обеспечивает своевременность решения задачи.
Дата добавления: 2014-12-23 ; просмотров: 17 ; Нарушение авторских прав
Методы маршрутизации
Принципиальная разница между методами маршрутизации заключается в степени учета изменения топологии и нагрузки сети при решении задачи выбора маршрута.
Простая маршрутизация отличается тем, что при выборе маршрута не учитывается изменение топологии сети и изменение ее состояния (нагрузки). Она не обеспечивает направленной передачи пакетов и имеет низкую эффективность. Ее преимущества — простота реализации алгоритма маршрутизации и обеспечение устойчивой работы сети при выходе из строя отдельных ее элементов. Из этого вида практическое применение получили случайная и лавинная маршрутизации.
Случайная маршрутизация характеризуется тем, что для передачи пакета из узла связи выбирается одно, случайно выбранное, свободное направление. Пакет «блуждает» по сети и с конечной вероятностью достигает адресата.
При этом не обеспечивается оптимальное время доставки пакета и эффективное использование пропускной способности сети.
Лавинная маршрутизация предусматривает передачу пакета из узла по всем свободным выходным линиям. Поскольку это происходит в каждом узле, имеет место явление «размножения» пакета, что резко ухудшает использование пропускной способности сети.
Значительное ослабление этого недостатка достигается путем уничтожения в каждом узле дубликатов (копий) пакета и продвижения по маршруту только одного пакета. Основное преимущество такого метода — гарантированное обеспечение оптимального времени доставки пакета адресату, так как из всех направлений, по которым передается пакет, хотя бы одно обеспечивает такое время. Метод может использоваться, в незагруженных сетях, когда требования по минимизации времени и надежности доставки пакетов достаточно высоки.
Различают однопутевую и многопутевую фиксированные маршрутизации.
Первая строится на основе единственного пути передачи пакетов. Это сопряжено с неустойчивостью к отказам и с перегрузками.
Вторая строится на основе нескольких возможных путей между двумя абонентами, из которых выбирается наиболее предпочтительный путь.
Адаптивная маршрутизация отличается тем, что принятие решения о направлении передачи пакетов осуществляется с учетом изменения топологии и нагрузки сети.
Существуют несколько модификаций адаптивной маршрутизации, различающихся характером информации используемой при выборе маршрута:
1. Локальная адаптивная маршрутизация;
2. Распределенная адаптивная маршрутизация;
3. Централизованная адаптивная маршрутизация;
4. Гибридная адаптивная маршрутизация.
Локальная адаптивная маршрутизация основана на использовании информации в данном узле включающей:
— таблицу маршрутов, которая определяет все направления передачи пакетов из этого узла;
— данные о состоянии выходных линий связи (работают или не работают);
— длину очереди пакетов, ожидающих передачи.
Информация о состоянии других узлов связи не используется. Преимущество такого метода состоит в том, что принятие решения о выборе маршрута производится с использованием самых последних данных о состоянии узла. Недостаток метода заключается в его «близорукости», т.к. выбор маршрута осуществляется без учета глобального состояния всей сети.
Распределенная адаптивная маршрутизация основана на использовании информации, указанной для локальной маршрутизации, и данных, получаемых от соседних узлов сети.
В каждом узле формируется таблица маршрутов (каталог) ко всем узлам назначения, где указываются маршруты с минимальным временем задержки пакетов.
До начала работы сети это время оценивается, исходя из топологии сети. В процессе работы сети узлы периодически обмениваются с соседними узлами таблицами задержки, в которых указывается нагрузка (длина очереди пакетов) узла.
После обмена таблицами задержки каждый узел пересчитывает задержки и корректирует маршруты с учетом поступивших данных и длины очередей в самом узле.
Централизованная адаптивная маршрутизация характеризуется тем, что задача маршрутизации для каждого узла сети решается в центре маршрутизации (ЦМ). Каждый узел периодически формирует сообщение о своем состоянии (длине очередей, и работоспособности линий связи) и передает его в ЦМ.
По этим данным для каждого узла составляется таблица маршрутов. Естественно, что передача сообщений в ЦМ, формирование и рассылка таблиц маршрутов — все это сопряжено с временными задержками, следовательно, с потерей эффективности такого метода, особенно при большой нагрузки в сети. Кроме того, есть опасность потери управления сетью при отказе ЦМ.
Гибридная адаптивная маршрутизация основана на использовании таблиц маршрутов, рассылаемых ЦМ узлам сети, в сочетании с анализом длины очередей в узлах. Следовательно, здесь реализуются принципы централизованной и локальной маршрутизации. Гибридная маршрутизация компенсирует недостатки централизованной и локальной маршрутизации и реализует их преимущества.
Рассмотрим теперь принципы, на основании которых в сетях IP происходит выбор маршрута передачи пакета между сетями.
Длина маршрута может существенно измениться в зависимости от того, какой маршрутизатор выберет компьютер для передачи своего пакета на сервер.
В стеке TCP/IP маршрутизаторы и конечные узлы принимают решения о том, кому передавать пакет для его успешной доставки узлу назначения, на основании так называемых таблиц маршрутизации (routing tables).

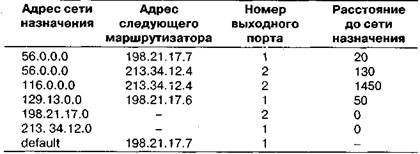

Следующая таблица представляет собой типичный пример таблицы маршрутов, использующей IP-адреса сетей:
Вместе с пакетом следующему маршрутизатору передается ответственность за выбор следующего шага маршрутизации. Одношаговый подход к маршрутизации означает распределенное решение задачи выбора маршрута. Это снимает ограничение на максимальное количество транзитных маршрутизаторов на пути пакета.
(Альтернативой одношаговому подходу является указание в пакете всей последовательности маршрутизаторов, которые пакет должен пройти на своем пути.
В случае, если в таблице маршрутов имеется более одной строки, соответствующей одному и тому же адресу сети назначения, то при принятии решения о передаче пакета используется та строка, в которой указано наименьшее значение в поле «Расстояние до сети назначения».
Если маршрутизатор поддерживает несколько классов сервиса пакетов, то таблица маршрутов составляется и применяется отдельно для каждого вида сервиса (критерия выбора маршрута).
Для отправки пакета следующему маршрутизатору требуется знание его локального адреса, но в стеке TCP/IP в таблицах маршрутизации принято использование только IP-адресов для сохранения их универсального формата, не зависящего от типа сетей, входящих в интерсеть. Для нахождения локального адреса по известному IP-адресу необходимо воспользоваться протоколом ARP.
Конечный узел, как и маршрутизатор, имеет в своем распоряжении таблицу маршрутов унифицированного формата и на основании ее данных принимает решение, какому маршрутизатору нужно передавать пакет для сети N.
Решение о том, что этот пакет нужно вообще маршрутизировать, компьютер принимает в том случае, когда он видит, что адрес сети назначения пакета отличается от адреса его собственной сети (каждому компьютеру при конфигурировании администратор присваивает его IP-адрес или несколько IP-адресов, если компьютер одновременно подключен к нескольким сетям).
Когда компьютер выбрал следующий маршрутизатор, то он просматривают кэш-таблицу адресов своего протокола ARP и, может быть, находит там соответствие IP-адреса следующего маршрутизатора его МАС-адресу. Если же нет, то по локальной сети передается широковещательный ARP-запрос и локальный адрес извлекается из ARP-ответа.
После этого компьютер формирует кадр протокола, используемого на выбранном порту, например, кадр Ethernet, в который помещает МАС-адрес маршрутизатора. Маршрутизатор принимает кадр Ethernet, извлекает из него пакет IP и просматривает свою таблицу маршрутизации для нахождения следующего маршрутизатора. При этом он выполняет те же действия, что и конечный узел.
Подразумевается, что маршрутизатор, используемый по умолчанию, передаст пакет на магистральную сеть, а маршрутизаторы, подключенные к магистрали, имеют полную информацию о составе интерсети.
Другим способом разгрузки компьютера от необходимости ведения больших таблиц маршрутизации является получение от маршрутизатора сведений о рациональном маршруте для какой-нибудь конкретной сети с помощью протокола ICMP.
Специфичный для узла маршрут содержит вместо номера сети полный IP-адрес, то есть адрес, имеющий ненулевую информацию не только в поле номера сети, но и в поле номера узла. Предполагается, что для такого конечного узла маршрут должен выбираться не так, как для всех остальных узлов сети, к которой он относится. В случае, когда в таблице есть разные записи о продвижении пакетов для всей сети N и ее отдельного узла, имеющего адрес N,D, при поступлении пакета, адресованного узлу N,D, маршрутизатор отдаст предпочтение записи для N,D.
Записи в таблице маршрутизации, относящиеся к сетям, непосредственно подключенным к маршрутизатору, в поле «Расстояние до сети назначения» содержат нули.
Еще одним отличием работы маршрутизатора и конечного узла при выборе маршрута является способ построения таблицы маршрутизации. Если маршрутизаторы обычно автоматически создают таблицы маршрутизации, обмениваясь служебной информацией, то для конечных узлов таблицы маршрутизации создаются администраторами, как правило, вручную, и хранятся в виде постоянных файлов на дисках.
Опишите основные принципы и технологии построения глобальных вычислительных сетей.
Основные принципы работы сетевой маршрутизации
Маршрутизация в IP-сетях
Маршрутизация служит для приема пакета от одного устройства и передачи его по сети другому устройству через другие сети. Если в сети нет маршрутизаторов, то не поддерживается маршрутизация. Маршрутизаторы направляют (перенаправляют) трафик во все сети, составляющие объединенную сеть.
Для маршрутизации пакета маршрутизатор должен владеть следующей информацией:
Маршрутизатор узнает об удаленных сетях от соседних маршрутизаторов или от сетевого администратора. Затем маршрутизатор строит таблицу маршрутизации, которая описывает, как найти удаленные сети.
Если сеть подключена непосредственно к маршрутизатору, он уже знает, как направить пакет в эту сеть. Если же сеть не подключена напрямую, маршрутизатор должен узнать (изучить) пути доступа к удаленной сети с помощью статической маршрутизации (ввод администратором вручную местоположения всех сетей в таблицу маршрутизации) или с помощью динамической маршрутизации.
Динамическая маршрутизация — это процесс протокола маршрутизации, определяющий взаимодействие устройства с соседними маршрутизаторами. Маршрутизатор будет обновлять сведения о каждой изученной им сети. Если в сети произойдет изменение, протокол динамической маршрутизации автоматически информирует об изменении все маршрутизаторы. Если же используется статическая маршрутизация, обновить таблицы маршрутизации на всех устройствах придется системному администратору.
Что такое маршрутизатор (шлюз, gateway)?
Маршрутизатором, или шлюзом, называется узел сети с несколькими IP-интерфейсами (содержащими свой MAC-адрес и IP-адрес), подключенными к разным IP-сетям, осуществляющий на основе решения задачи маршрутизации перенаправление дейтаграмм из одной сети в другую для доставки от отправителя к получателю.
Маршрутизаторы представляют собой либо специализированные вычислительные машины, либо компьютеры с несколькими IP-интерфейсами, работа которых управляется специальным программным обеспечением.
Процесс IP-маршрутизации
Кадр, сгенерированный интерфейсом Ethernet 1 маршрутизатора, имеет аппаратный адрес источника от интерфейса Ethernet 1 и аппаратный адрес назначения для сетевого адаптера хоста В. Важно отметить, что, несмотря на изменения аппаратных адресов источника и назначения, в каждом передавшем пакет интерфейсе маршрутизатора, IP-адреса источника и назначения никогда не изменяются. Пакет никоим образом не модифицируется, но меняются кадры.
В крупных сетях процесс происходит аналогично, но пакету придется пройти больше участков по пути к хосту назначения.
Таблицы маршрутизации
В стеке TCP/IP маршрутизаторы и конечные узлы принимают решения о том, кому передавать пакет для его успешной доставки узлу назначения, на основании так называемых таблиц маршрутизации (routing tables).
Таблица представляет собой типичный пример таблицы маршрутов, использующей IP-адреса сетей, для сети, представленной на рисунке.
Таблица маршрутизации для Router 2
В таблице представлена таблица маршрутизации многомаршрутная, так как содержится два маршрута до сети 116.0.0.0. В случае построения одномаршрутной таблицы маршрутизации, необходимо указывать только один путь до сети 116.0.0.0 по наименьшему значению метрики.
Как нетрудно видеть, в таблице определено несколько маршрутов с разными параметрами. Читать каждую такую запись в таблице маршрутизации нужно следующим образом:
Чтобы доставить пакет в сеть с адресом из поля Сетевой адрес и маской из поля Маска сети, нужно с интерфейса с IP-адресом из поля Интерфейс послать пакет по IP-адресу из поля Адрес шлюза, а «стоимость» такой доставки будет равна числу из поля Метрика.
Для отправки пакета следующему маршрутизатору требуется знание его локального адреса, но в стеке TCP/IP в таблицах маршрутизации принято использование только IP-адресов для сохранения их универсального формата, не зависящего от типа сетей, входящих в интерсеть. Для нахождения локального адреса по известному IP-адресу необходимо воспользоваться протоколом ARP.
Специфичный для узла маршрут содержит вместо номера сети полный IP-адрес, то есть адрес, имеющий ненулевую информацию не только в поле номера сети, но и в поле номера узла. Предполагается, что для такого конечного узла маршрут должен выбираться не так, как для всех остальных узлов сети, к которой он относится. В случае, когда в таблице есть разные записи о продвижении пакетов для всей сети N и ее отдельного узла, имеющего адрес N,D, при поступлении пакета, адресованного узлу N,D, маршрутизатор отдаст предпочтение записи для N,D.
Записи в таблице маршрутизации, относящиеся к сетям, непосредственно подключенным к маршрутизатору, в поле «Метрика» содержат нули («подключено»).
Алгоритмы маршрутизации
Основные требования к алгоритмам маршрутизации:
Существуют различные алгоритмы построения таблиц для одношаговой маршрутизации. Их можно разделить на три класса:
Независимо от алгоритма, используемого для построения таблицы маршрутизации, результат их работы имеет единый формат. За счет этого в одной и той же сети различные узлы могут строить таблицы маршрутизации по своим алгоритмам, а затем обмениваться между собой недостающими данными, так как форматы этих таблиц фиксированы. Поэтому маршрутизатор, работающий по алгоритму адаптивной маршрутизации, может снабдить конечный узел, применяющий алгоритм фиксированной маршрутизации, сведениями о пути к сети, о которой конечный узел ничего не знает.
Простая маршрутизация
Это способ маршрутизации не изменяющийся при изменении топологии и состоянии сети передачи данных (СПД).
Простая маршрутизация обеспечивается различными алгоритмами, типичными из которых являются следующие:
В целом, простая маршрутизация не обеспечивает направленную передачу пакета и имеет низкую эффективности. Основным ее достоинством является обеспечение устойчивой работы сети при выходе из строя различных частей сети.
Фиксированная маршрутизация
Этот алгоритм применяется в сетях с простой топологией связей и основан на ручном составлении таблицы маршрутизации администратором сети. Алгоритм часто эффективно работает также для магистралей крупных сетей, так как сама магистраль может иметь простую структуру с очевидными наилучшими путями следования пакетов в подсети, присоединенные к магистрали, выделяют следующие алгоритмы:
Адаптивная маршрутизация
Это основной вид алгоритмов маршрутизации, применяющихся маршрутизаторами в современных сетях со сложной топологией. Адаптивная маршрутизация основана на том, что маршрутизаторы периодически обмениваются специальной топологической информацией об имеющихся в интерсети сетях, а также о связях между маршрутизаторами. Обычно учитывается не только топология связей, но и их пропускная способность и состояние.
Адаптивные протоколы позволяют всем маршрутизаторам собирать информацию о топологии связей в сети, оперативно отрабатывая все изменения конфигурации связей. Эти протоколы имеют распределенный характер, который выражается в том, что в сети отсутствуют какие-либо выделенные маршрутизаторы, которые бы собирали и обобщали топологическую информацию: эта работа распределена между всеми маршрутизаторами, выделяют следующие алгоритмы:
Показатели алгоритмов (метрики)
Маршрутные таблицы содержат информацию, которую используют программы коммутации для выбора наилучшего маршрута. Чем характеризуется построение маршрутных таблиц? Какова особенность природы информации, которую они содержат? В данном разделе, посвященном показателям алгоритмов, сделана попытка ответить на вопрос о том, каким образом алгоритм определяет предпочтительность одного маршрута по сравнению с другими.
В алгоритмах маршрутизации используется множество различных показателей. Сложные алгоритмы маршрутизации при выборе маршрута могут базироваться на множестве показателей, комбинируя их таким образом, что в результате получается один гибридный показатель. Ниже перечислены показатели, которые используются в алгоритмах маршрутизации:
Длина маршрута
Длина маршрута является наиболее общим показателем маршрутизации. Некоторые протоколы маршрутизации позволяют администраторам сети назначать произвольные цены на каждый канал сети. В этом случае длиной тракта является сумма расходов, связанных с каждым каналом, который был траверсирован. Другие протоколы маршрутизации определяют «количество пересылок» (количество хопов), т. е. показатель, характеризующий число проходов, которые пакет должен совершить на пути от источника до пункта назначения через элементы объединения сетей (такие как маршрутизаторы).
Надежность
Надежность, в контексте алгоритмов маршрутизации, относится к надежности каждого канала сети (обычно описываемой в терминах соотношения бит/ошибка). Некоторые каналы сети могут отказывать чаще, чем другие. Отказы одних каналов сети могут быть устранены легче или быстрее, чем отказы других каналов. При назначении оценок надежности могут быть приняты в расчет любые факторы надежности. Оценки надежности обычно назначаются каналам сети администраторами. Как правило, это произвольные цифровые величины.
Задержка
Под задержкой маршрутизации обычно понимают отрезок времени, необходимый для передвижения пакета от источника до пункта назначения через объединенную сеть. Задержка зависит от многих факторов, включая полосу пропускания промежуточных каналов сети, очереди в порт каждого маршрутизатора на пути передвижения пакета, перегруженность сети на всех промежуточных каналах сети и физическое расстояние, на которое необходимо переместить пакет. Т. к. здесь имеет место конгломерация нескольких важных переменных, задержка является наиболее общим и полезным показателем.
Полоса пропускания
Полоса пропускания относится к имеющейся мощности трафика какого-либо канала. При прочих равных показателях, канал Ethernet 10 Mbps предпочтителен любой арендованной линии с полосой пропускания 64 Кбайт/с. Хотя полоса пропускания является оценкой максимально достижимой пропускной способности канала, маршруты, проходящие через каналы с большей полосой пропускания, не обязательно будут лучше маршрутов, проходящих через менее быстродействующие каналы.
