Контроль высоты SH30
привет!проблема в переходи с одного реза на другой.он не поднимаеться.он все время режить.подключил по этой схеме.спасибо
Прикрепленные изображения
Проверьте работает ли вообще автоматический режим. Для этого достаточно включить авторегулировку. У нас при отсутствии дуги резак просто вверх поднимается. Более детально можно проверить подавая как-бы напряжение дуги, к примеру, через ЛАТР..
Схему на память не помню, уточнять надо. Но в нете есть обсуждение данной системы слежения. Да и еще, она у Вас выставлена на слежение по напряжению дуги или по емкостному датчику?
Здравствуйте всем. Нужна помощь в решении проблемы. Собственно, проблема вся в видео отражена. При резке металл высотомер уезжает вверх. Напряжение дуги на цифирках не показывает. Пишет постоянно U 003 в режиме ожидания. Когда начинается резка в автоматическом режиме нащупывает металл, отъезжает на заданное расстояние вверх, зажигает дугу и поехал резать. но почти сразу начинает подниматься вверх, а на циферблате в это время U LLL. Подключение делал по схеме от высотомера. В ручном режиме поднимается опускается без проблем.
Добавлю фото настроек и подключения, как только разберусь, почему мне пишет, что расширение недопустимо для этого файла. На всякий случай, закинул себе в гуглофото. можно поссылке зайти в альбом и посмотреть. Ни один фотохостинг не дружит с фотками моего телефона сегодня.
Пишет постоянно U 003 в режиме ожидания.
Скорее всего у вас обрыв цепи в самом thc, резистор или оптрон. Вообще SH-HC30 не совсем подходят для работы с источниками с ВЧ поджигом, стоит у них сам делитель немного переделать.
стоит у них сам делитель немного переделать.
Скорее всего у вас обрыв цепи в самом thc, резистор или оптрон
И это тоже проверю
А там схема то делителя классическая, ничего мудрёного то нет. На коленке собрать можно. А причина неисправности сейчас, почти уверен, именно в THC. Его можно же проверить, подав напряжение до 5 вольт, только полярность соблюсти, хоть от батарейки.
Да в делителе надо ставить синфазный фильтр.
Посмотрите видео. Может что яснее станет.
cnc-club.ru
Статьи, обзоры, цены на станки и комплектующие.
контроллер высоты SH-HC30 неправильно работает
контроллер высоты SH-HC30 неправильно работает
Сообщение PlasmaKZ » 04 окт 2015, 19:49
Имеется в наличии:
Китайский ЧПУ плазморез
Плазма LGK-100
Мозги SH-2012AH-QG + SH-HC30
Не работает контроллер высоты SH-HC30
При старте контроллер высоты опускает плазмотрон до соприкосновения с листом, потом приподнимает, происходит поджиг дуги (т.е. пока все как надо). Далее, практически сразу после начала движения по линии реза, контроллер поднимает плазмотрон вверх до упора (индикатор начинает показывать «U_HHH», что значит «достигнут верхний предел»). Дуга, естественно, тухнет.
Изменение настроек контроллера высоты ни к чему не привело.
Контроллер работает в режиме «контроль по напряжению дуги». Напряжение дуги подается с генератора плазмы на делитель напряжения (100-120в), а с него уже непосредственно на контроллер высоты (2-2.5в). Напряжения проверены тестером во время работы станка. Распиновка разъемов проверена по разным мануалам (отдельно мануал по SH-HC30 и мануалы по станкам со связкой SH-2012AH-QG + SH-HC30, что интересно в трех мануалах данные по распиновке не совпадают)
Из-за чего может не работать контроллер высоты?
Пока что мысли такие, что контроллер «не видит» напряжения дуги вообще или «думает» что оно очень низкое, поэтому уводит плазмотрон вверх, т.е. пытается увеличить это самое напряжение (чем больше длина дуги, тем больше напряжение, так же?) Проблема в железе или все же какие-то настройки неправильно выставлены? Или китайцы перепутали провода в разъемах?
Дополнительно:
проблема была изначально, с первого пуска станка;
при включении на ЧПУ SH-2012AH-QG режима «контроль напряжения дуги» движения не происходит, хотя дуга горит. Т.е. «мозги» думают, что дуга не зажигается вообще.
Может кто сталкивался с подобным девайсом?
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение MX_Master » 04 окт 2015, 20:51
Несколько раз видел подобные темы, были там и инструкции..
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение PlasmaKZ » 05 окт 2015, 07:38
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 05 окт 2015, 20:29
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение PlasmaKZ » 05 окт 2015, 21:08
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 05 окт 2015, 21:20
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение PlasmaKZ » 06 окт 2015, 11:24
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение Fisher » 06 окт 2015, 11:56
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 06 окт 2015, 19:52
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 06 окт 2015, 20:42
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 07 окт 2015, 00:06
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 07 окт 2015, 00:08
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 07 окт 2015, 00:09
Re: контроллер высоты SH-HC30 неправильно работает
Сообщение santa » 07 окт 2015, 00:18
PlasmaKZ писал(а): Здравствуйте!
Имеется в наличии:
Китайский ЧПУ плазморез
Плазма LGK-100
Мозги SH-2012AH-QG + SH-HC30
Не работает контроллер высоты SH-HC30
При старте контроллер высоты опускает плазмотрон до соприкосновения с листом, потом приподнимает, происходит поджиг дуги (т.е. пока все как надо). Далее, практически сразу после начала движения по линии реза, контроллер поднимает плазмотрон вверх до упора (индикатор начинает показывать «U_HHH», что значит «достигнут верхний предел»). Дуга, естественно, тухнет.
Изменение настроек контроллера высоты ни к чему не привело.
Контроллер работает в режиме «контроль по напряжению дуги». Напряжение дуги подается с генератора плазмы на делитель напряжения (100-120в), а с него уже непосредственно на контроллер высоты (2-2.5в). Напряжения проверены тестером во время работы станка. Распиновка разъемов проверена по разным мануалам (отдельно мануал по SH-HC30 и мануалы по станкам со связкой SH-2012AH-QG + SH-HC30, что интересно в трех мануалах данные по распиновке не совпадают)
Из-за чего может не работать контроллер высоты?
Пока что мысли такие, что контроллер «не видит» напряжения дуги вообще или «думает» что оно очень низкое, поэтому уводит плазмотрон вверх, т.е. пытается увеличить это самое напряжение (чем больше длина дуги, тем больше напряжение, так же?) Проблема в железе или все же какие-то настройки неправильно выставлены? Или китайцы перепутали провода в разъемах?
Дополнительно:
проблема была изначально, с первого пуска станка;
при включении на ЧПУ SH-2012AH-QG режима «контроль напряжения дуги» движения не происходит, хотя дуга горит. Т.е. «мозги» думают, что дуга не зажигается вообще.
THC SH-HC30 вышел из строя
Доброго времени, Уважаемые.
Попросил хороший друг помочь в настройке и запуске плазмореза.
Почитав форумы, собрали.
Запустили, хоть и не с первого раза. Запустили сначала поставив на тротуарную плитку и пробовали по одной оси.
Обнаружилось, что не работает контроль высоты.
Решили поставить на родной стол. И начались проблемы. Контроль высоты так и не заработал.
При розжиге дуги начали идти мощные помехи, вплоть до зависания головы (Steel Tailor).
После отключения-включения питания работоспособность восстанавливалась. До следующего сбоя.
Длилось это недолго. После очередного «выброса помех» потух THC.
Разобрал, поспрашивал у людей.. Помогли определить микроконтроллер THC. Это MSP430F133 (или MSP430F135).
За исправность микроконтроллера пока отвечать рано, а вот EEPROM вышла из строя точно.
Такие контроллеры продает дюкс, но не думаю что они будут считывать флэш для вас.
Запросите их, и китайцев-производителей.
На тротуарной плитке заземление очень плохо получается. Вы всерьез считали что плазмотрон никаких помех и наводок не производит?
Или надеялись на китайскую защиту цепей от помех?
Как раз на плитке всё и работало. Что сделал неправильно, так это то, что напряжение взял прямо с клемм плазмотрона. Настоятельную рекомендацию брать напругу до дросселя я нашел, но было уже поздно.
Что сделал неправильно, так это то, что напряжение взял прямо с клемм плазмотрона. Настоятельную рекомендацию брать напругу до дросселя я нашел, но было уже поздно.
Microstep факел Высота контроллер statai SH-HC30,SH-HC31 ЧПУ ТГК контроллер
Сохранить в закладки:
Описание и отзывы
Характеристики

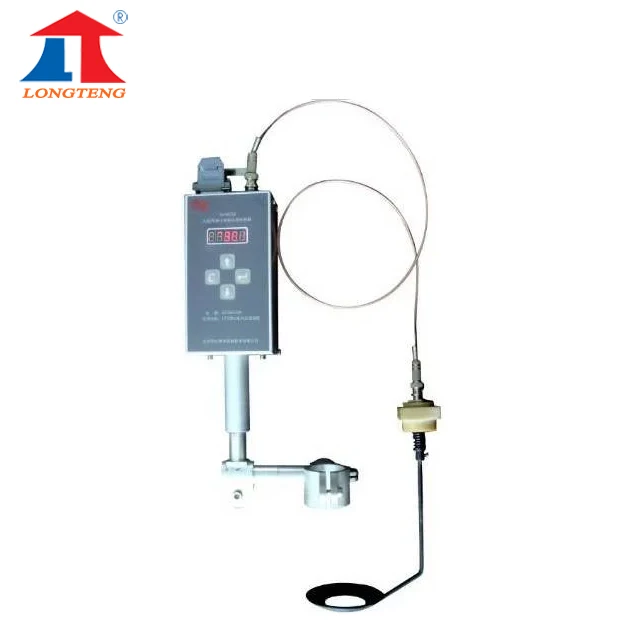

Microstep факел Высота контроллер statai SH-HC30,SH-HC31 ЧПУ ТГК контроллер
Модель: SH-HC31 новый тип (PS: SH-HC30 сейчас не производится.)
Бренд: StatAi,START SHAPHON
Детали:
1. Шаговый двигатель вместо обычного двигателя постоянного тока делает его более быстрым и плавным в дополнение к значительно увеличенному сроку службы.
2. Прямое отображение высоты режущего сопла в режиме контроля высоты емкости
3. Интеграция механического подъемного устройства и контроллера высоты
4. Схема использует технологию SMD без каких-либо регулируемых устройств; Вся технология цифрового управления обеспечивает высокую надежность продукта.
5. Функция «одноклавишная калибровка по высоте» гарантирует, что ни при каких обстоятельствах, пользователя для получения точного результата нужно всего лишь нажать одним нажатием кнопки калибровки абсолютного измерения высоты и достижения линейного измерения высоты.
6. Корпус изготовлен из водонепроницаемого и влагостойкого алюминия с герметичным дизайном, особенно подходит для тяжелой окружающей среды
7. Интерфейс прост и прост в управлении. Подходит для любой резки пламени и плазменной резки с ЧПУ или использования отдельно.
8. Функция асинхронной связи позволяет соединение с системой ЧПУ и облегчает настройка параметров, автоматическое/ручное управление, конический угол переходом и обмена данными.
Оба для емкостный факел Высота управления и Напряжение дуги регулировки высоты.
