Строим каркасную баню: всё по фэн-шую! Часть первая
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
Как говорят пользователи нашего портала, строить дом в одиночку сложно, а вот самостоятельно — очень даже возможно. Именно поэтому темы, где рассказывается, как возвести дом своими руками, пользуются заслуженной популярностью на FORUMHOUSE.
Каркасная баня, технология строительства.
Мы уже рассказывали, как «в одни руки» построить бытовку, и пошагово описывали процесс возведения оригинального круглого погреба. Продолжаем начатую тему. Из данной статьи вы узнаете, как должны самостоятельно строиться правильные каркасные бани.
Особенности возведения свайно-винтового фундамента
Практика показывает, что главным движителем любого строительства является идея. Мы всегда начинаем строить со слова «хочу» или простой жизненной необходимости. Именно это и послужило руководством к постройке каркасной бани размером 6х4 м.
Идею стройки бани подкинула мне моя мама, а я, начитавшись FORUMHOUSE и насмотревшись фильмов признанного гуру каркасного строительства Ларри Хона, решил, что справлюсь с поставленной задачей. Тем более, что руки просто чесались взяться за инструмент!
Баню «установили» на участок с учетом сторон света и границ до соседей. Это позволило сориентировать комнату отдыха так, чтобы она смотрела на участок.
Многие начинающие строители упускают этот момент. В результате дом выходит за обозначенные границы, или, выглянув из окна, мы взглядом упираемся в стену соседнего дома.
В итоге после создания правильного чертежа с размерами бани получилось следующее: входная дверь находится внизу, прямо над прихожей размещается парная, справа от парной — моечная и туалет. Комната отдыха слева, а окна бани смотрят на летний домик Sashauzerа.
Место выбрали, чертёж готов, смета просчитана, самое время делать фундамент. В качестве основания Sashauzer выбрал свайно-винтовой фундамент.
Причиной этому послужили пусть и редкие, но возможные паводки, полностью затапливающие соседние участки. Участок пользователя стоит выше остальных, он решил, что лучше перестраховаться.
В весенний паводок многих соседей затопило. У кого дома находятся в низине, затопило по окна. У нас вода между грядок стояла.
Здраво рассудив, что силами одного человека сваи не закрутить, Sashauzer решил использовать услуги фирмы, специализирующейся на данном типе фундамента. Забегая вперёд, скажем, что фундамент – это единственная конструкция, сделаная чужими руками на этой стройке.
Как и положено, при строительстве свайно-винтового фундамента в первую очередь делается пробное завинчивание. В итоге выяснилось, что закручивать сваи надо на глубину 3 метра.
Этот этап очень важен, т.к. если заглубить сваи «на глаз», они могут не достигнуть запроектированной несущей способности и со временем под нагрузкой просядут. Или окажется, что вместо 3-х метровых, нужны сваи длиной в 5 и более метров. В этом случае цена такого фундамента может превысить все разумные пределы, и надо искать другие варианты основания.
В этой статье рассказывается, как сделать бюджетный фундамент под бытовку. Это готовая пошаговая инструкция для тех, кто готовится приступить к стройке.
В итоге получилось, что под баню надо устанавливать 9 свай длиной по 3.5 м. Приехала «фирма» и… началось. Пока Sashauzer отошёл, рабочие успели выкопать две огромные ямы глубиной по 1.5 метра, куда воткнули сваи, причем 2 метра торчали сверху над землёй. На вопрос, что это за халтурная технология, получен ответ, что свая в глину не крутится. Самое интересное, что рабочие пытались закрутить сваю обычным ломом, а наращивать длину рычага отказались, за что их выгнали без оплаты.
Пришлось прибегнуть к услугам второй фирмы. В этот раз всё сделали, как надо, закрутив сваи на нужную глубину в 3 метра.
У меня есть инвертор, и оголовки к сваям я приварил самостоятельно.
Если взглянуть на картинки ниже, то видно, что приямки, которые вырыли перед закручиванием свай, по просьбе пользователя не закапывали.
Цель — Sashauzer решил сделать дополнительную антикоррозийную защиту металла свай в самом «узком» месте – переходе грунт/воздух.
«Антикоррозийку» провели следующим образом — сначала верхнюю часть свай промыли водой с тряпкой, затем, после того как они высохли, прошлись тряпкой, смоченной растворителем. После чего сваи покрыли резинобитумной мастикой.
Дав мастике высохнуть, Sashauzer намотал на сваи битумную ленту (снизу вверх), не доходя до оголовков.
Крепить ленту к поверхности наш пользователь решил с помощью прогревания газовой горелкой, а на финише ещё раз по всем элементам прошёлся мастикой.
Каркасная баня своими руками: всё по фэн-шую! Часть вторая
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)
В первой части материала «Каркасная баня своими руками: всё по фэн-шую!» наш портал рассказал о подготовительном этапе возведении свайно-винтового фундамента и строительстве каркасных стен. Продолжаем начатую тему. Сегодня мы опишем этапы дальнейшего строительства бани, которое вызвало повышенный интерес на FORUMHOUSE.

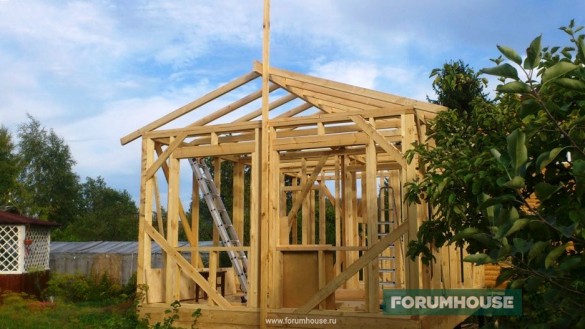

Возведение крыши каркасной бани
Как мы уже говорили в первой статье, Sashauzer в качестве финишного кровельного покрытия, выбрал гибкую черепицу. Такой материал, по технологии, надо укладывать на специальное подготовленное, ровное и сплошное основание. Пользователь для такой основы выбрал ОСП толщиной в 12 мм и размером листа 2440х1220 мм. Далее он приступил к изготовлению стропил.

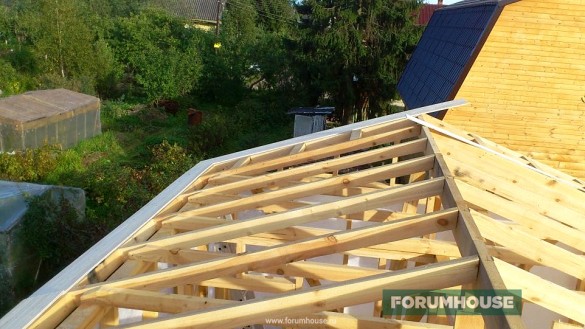

На стропила я взял доску 10х5 см. Коньковая доска – 15х5 см. Конечно, на стропила можно взять доску шириной в 15 см, но, по расчёту на прочность, мои стропила проходят. 5 стропилин я сделал длиннее остальных на 1 метр. Это необходимо для создания выноса над крыльцом.
Т.к. возведение бани ведётся практически в одиночку, на первое место выходит удобство и возможность работы «в одни руки». Для того, чтобы фронтон шел на одной линии со стеной, пользователь прибил сбоку доску.
Так проще визуально ориентироваться и не ошибиться при монтаже. Для минимизации отходов и чтобы все доски пустить в дело, Sashauzer сделал конёк составным. Помимо экономии, его проще затаскивать наверх и монтировать.

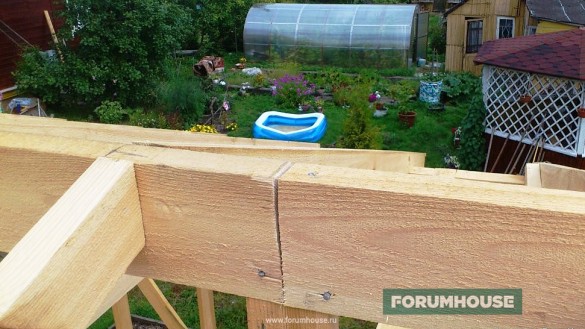

Для конька пользователь заранее оставил доску, закрученную «вертолётом», а прямые, специально отобранные доски, пошли на возведение верхней и нижней обвязки стен. Подобный подход позволил вывести все стены в «0» без необходимости их дополнительного выравнивания. А это — экономия сил и времени. Кривую доску распилили пополам и, нарастив обрезками, оставшимися от лаг, установили на место.
Фактически, конёк у меня получился составным, из 3-х частей, но при этом ровный.
Также не забываем, что при любом строительстве нужно иметь под рукой укрывной материал. Погода переменчива, а внезапно начавшийся дождь может замочить каменную кладку или доски, на сушку и пропитку антисептиком которых уже потратили время и средства.
В качестве укрывного материала на стройке бани использовали полиэтиленовую пленку, оставшуюся от пиломатериала. При этом, т.к. синоптики обещали дождь, пользователь не поленился и до ночи прибивал стропила, чтобы завершить этот этап работ и успеть укрыть каркас.

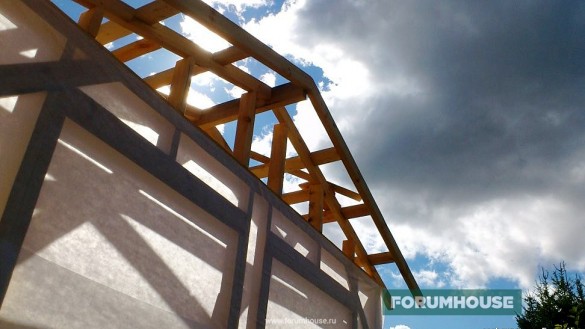

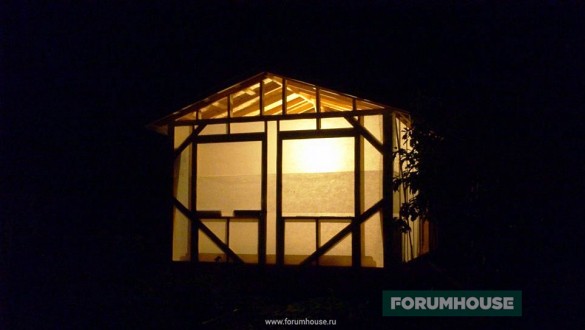

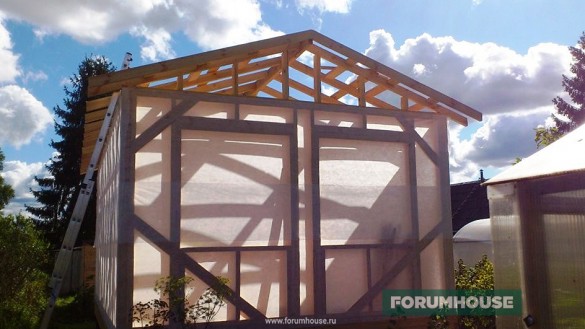

Хотя с утра дождь не пошел, небо затянуло тучами, поэтому на всякий случай каркас в срочном порядке обтянули влагозащитной мембраной. Дождь пошел потом, но вовнутрь ничего не попало. Далее пользователь приступил к изготовлению выносов на фронтонах.
По словам Sashauzer, в строительстве большое подспорье ему оказал фильм Ларри Хона «Как построить дом». В итоге, насмотревшись на «американский каркас», пользователь решил сделать свесы без традиционных софитов, а оставить концы стропил открытыми. Для этого закупили вагонку, покрасили её и прибили по краю крыши, «лицом» вниз.

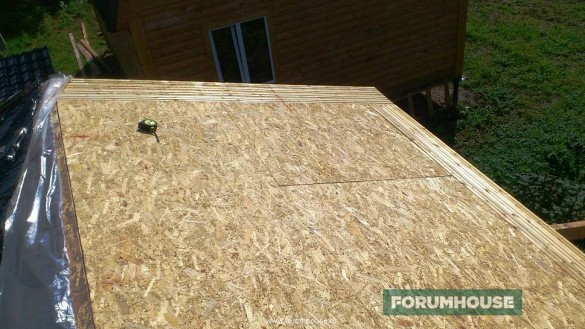

Докупив ещё досок для фронтонов и карнизов, крышу застелили плитами ОСП.

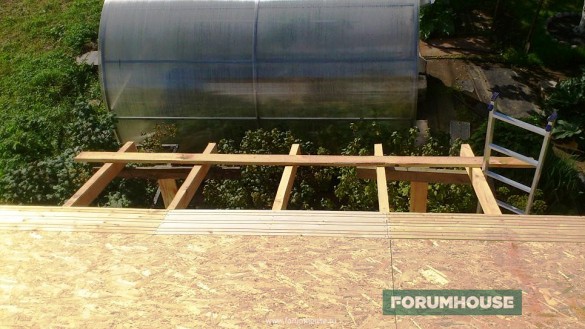

Листы поднять в одиночку наверх оказалось непросто. Поэтому Sashauzer пошел на такую хитрость. Прибил к стене подпорную доску, как трап. Ставил по 2 листа ОСП и, с помощью мамы, которая помогала достать лист руками, затаскивал их наверх.
Небольшой угол наклона крыши упростил передвижение по скатам.

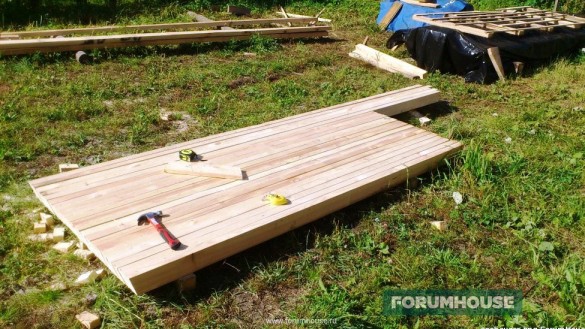

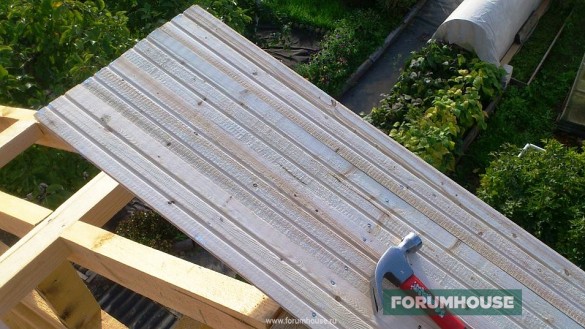

Вскоре опять зарядили дожди и, чтобы не прерывать работу, пользователь занялся подготовкой досок на карнизы. На карниз пошла доска, которую прострогали рубанком. В результате доска из размера 15х4 см превратилась в доску 14.5х3.5 см.

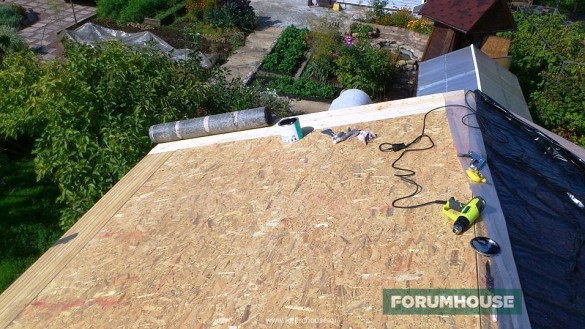

Наконец осадки прекратились, можно приступить к монтажу гибкой черепицы. Сняв полиэтиленовую пленку с крыши (она защитила ее от дождя), пользователь раскатал подкладочный ковер, в качестве которого (заметим, что это не по технологии, предписанной производителем) использовался обычный рубероид.
Покупать специальный подкладочный ковёр мы посчитали неоправданной тратой средств. Края рулона я приклеил кровельной мастикой и прибил степлером. Самый край сразу не проклеивал, оставив место под монтаж капельника.
Дальнейшая эксплуатация бани не выявила каких либо проблем с кровлей. Добавим, что метод защиты от ржавчины свайно-винтового фундамента, применённый Sashauzer (об этом подробно рассказывалось в первой части материала), также сработал на все 100%, в то время, как такой же фундамент у соседей уже чуть заржавел.
Установка окон и утепление каркасной бани
Монтаж пластиковых окон произвели на анкерные пластины, по 3 шт. на каждую сторону. Ещё 1 анкерную пластину поставил наверх на больших окнах. В качестве подставок под окна из бакелитовой фанеры толщиной 1 см вырезали квадратики. Перед запениванием щелей раму снаружи обклеили алюминиевым скотчем. Это необходимо для защиты пены от влаги и неблагоприятного атмосферного воздействия. Также скотч не дает пене вылезти наружу, и её не придётся срезать со стороны улицы.
Окна я установил быстро. Сначала прикрутил анкеры на чёрные саморезы, но потом подумал и перекрутил их на желтые оцинкованные. Так у них точно шляпки не отлетят.
Строительство стен и крыши каркасной бани: поэтапное возведение каркаса и его обшивка
Запланировал я построить на своем дачном участке баню 6х4,5 м с парилкой, моечным отделением, комнатой отдыха и небольшим чердаком. Так как строиться решил «своими руками» (максимум – с привлечением к работе друзей), выбор пал на каркасную конструкцию. На мой взгляд, это самый простой вариант. К сегодняшнему дню, за 5 месяцев строительства, уже выставлен каркас; стены, потолок и крыша утеплены и обшиты финишными материалами (вагонка – на стенах и потолке, ондулин – на крыше). Пол пока еще в работе, поэтому про него – в следующий раз. Расскажу про все этапы этого, пока еще незаконченного, строительства с фотографиями, иллюстрирующими процесс.
Изготовление и установка каркаса стен
Исходные данные: имеется столбчатый фундамент с деревянным ростверком. Поверх ростверка уложены доски (150х25 мм), играющие роль чернового пола (в дальнейшем они будут демонтироваться).
На столбчатом фундаменте с ростверком будет устанавливаться каркас бани
Каркас стен выполнен из досок 150х50 мм. Стены собирались на земле, а потом фиксировались на ростверке. Каждый каркас стены составлен из вертикальных стоек (11 шт. – на продольных стенах, 8 шт. – на торцевых), горизонтальных обвязок, поперечин и укосин (по 2 шт. на стену, идут под 45° от угловых к средним стойкам). Для установки укосин (плашмя) в стойках выполнялись выпилы.
Готовые каркасы стен были установлены на ростверк, выровнены по уровню. К каждой стене по верху прибита вторая верхняя обвязка, между сплоченными балками проложен джут. Укосины были врезаны в стойки, окончательно приколочены. Верхние двойные обвязки стен скреплены между собой.
Установленный на ростверке каркас стен бани
Монтаж каркаса потолочного перекрытия и крыши

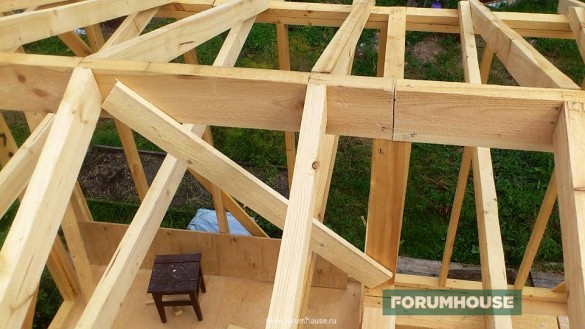

На верхнюю обвязку стен смонтированы 8 потолочных балок, на концах балок сделаны спилы под угол стропил. Установлены связи из 3-х балок.
8 потолочных балок смонтированы на верхнюю обвязку стен
Связи из трех балок
Стропила были собраны по классической технологии. Вначале выставлялись крайние стропила, защемляя конек. Затем две стропилины фиксировались по центру. Остальные стропила прибивались через конек вначале с одной стороны крыши, потом – с другой.
Обратите внимание, что на крайних стропилах сделаны выпилы под консольные балки для выноса крыши.
Монтаж стропил каркасной бани
Установлены вертикальные фронтонные стойки, размеры определялись по месту. Брусьями оформлен проем для чердачного люка.
В выемки на крайних стропилах врезаны консольные балки. К ним прибивались лобовые доски, сверху дополнительно крепилась обрешетка.
Консольные балки формируют вынос крыши
Готовая стропильная система крыши
Монтаж кровельного материала
Обрешетка крыши была обшита гидроизоляцией «Изоспан». Поверх нее – кровельным ондулином. Он монтируется довольно легко, листы прибиваются к обрешетке специальными гвоздями. Каждый следующий лист накладывается внахлест одной волной на волну предыдущего листа.
Если вы хотите узнать, какими недорогими и качественными материалами можно покрыть крышу бани, советуем прочитать статью /krisha/chem-pokryt-kryshu-bani-nedorogo-i-kachestvenno.html
Монтаж ондулина на крыше каркасной бани
Оформление «пирога» стен на каркасе
Переходим к «пирогу» стен. У меня он выглядит следующим образом:
Схема «пирога» стен каркасной бани
Гидроизоляция и ветрозащита
Первым слоем стала ветрозащита и гидроизоляция – пленка «Изоспан А». Ею баня была обшита снаружи, включая стены и фронтоны. Крепление выполнялось степлером на вертикальные стойки.
Крепление гидроизоляционной и ветрозащитной пленки «Изоспан» на каркас стен бани
Монтаж контробрешетки
Следующий этап – монтаж контробрешетки (вдоль стоек каркаса), формирующей вентиляционный зазор между гидроизоляцией и внешней обшивкой стен.
Монтаж контробрешетки на внешних стенах бани
Зашивка стен имитацией бруса (снаружи)
Контробрешетка зашивалась вагонкой — имитацией бруса. Вначале по периметру бани вкруговую (с использованием лазерного уровня) был выставлен первый ряд. Остальная вагонка забивалась оцинкованными гвоздями уже по выставленному уровню.
Обшивка стен имитацией бруса
Зашивка фронтонов оказалась более сложным занятием. Вначале был сформирован слой обрешетки (для продолжения вентиляционного зазора на стенах). Затем он был обшит вагонкой, за исключением проема для люка.
Монтаж реек (обрешетки) на фронтонах каркасной бани
Дверца для люка выполнялась «по месту». Изнутри на уголки были прикручены поперечины, к ним – первый ряд обшивки. К поперечинам также, для жесткости, прибита укосина. Затем – монтирован второй ряд обшивки. Так как я решил, что люк будет закрываться изнутри, с внутренней стороны дверцы был прикручен шпингалет.
Дверца для чердачного люка каркасной бани
Утепление стен
Для утепления стен я воспользовался матами «Rockwool» толщиной 50 мм. Толщина утепления в «пироге» 150 мм, поэтому «Rockwool» был уложен в 3 слоя по 50 мм.
Если вам интересно, чем ёще можно утеплить стены, советуем ознакомиться со статьёй /steni/uteplenie-sten-bani-iznutri-i-snaruzhi.html
Укладка утепляющих матов «Rockwool» между стойками каркаса
Самое сложное – вставлять маты напротив укосины, которая выполнена из доски-дюймовки (25 мм). Приходилось вырезать в утеплителе канал (монтажным ножом), повторяющий размеры укосины. Второй слой утеплителя накладывается на первый уже без проблем.
Для третьего слоя утеплителя выполняется новая обрешетка. Завершает утепление последний, финальный слой утеплителя.
Третий слой утеплителя укладывается между рейками обрешетки
Пароизоляция стен
Поверх утеплителя (на обрешетку) крепится степлером слой пароизоляции. В парной была использована фольга «Изоспан FB» с проклейкой швов лентой «Изоспан FL Termo» (выдерживает до 180°C). В мойке – та же фольга, но с проклейкой швов «Изоспан FL» (до 80°).
В комнате отдыха в качестве пароизоляции использован «Изоспан B», скотч для соединения полотен — «Ютафол СП1».
Пароизоляция стен в комнате отдыха
Оформление «пирога» потолка
«Пирог» потолка было решено сделать так:
Схема «пирога» потолочного перекрытия каркасной бани
Монтаж пароизоляции
Вначале к потолочным балкам (изнутри бани) степлером были пристрелены листы пароизоляции. В парной и моечной — пароизоляция «Изоспан FB», в комнате отдыха — «Изоспан B».
Пароизоляционная фольга «Изоспан FB» на стенах и потолке в парилке
Утепление потолка эковатой
Поверх пароизоляции выполнена обрешетка – для дальнейшего крепления финишной обшивки (вагонки) и поддерживания теплоизоляции. Бруски обрешетки крепятся вдоль потолочных балок на саморезы.
Следующие работы по утеплению проводятся со стороны чердачного помещения. Утеплитель – эковата. Оптимальная плотность 35 кг /м3 – к ней я и стремился.
О других материалах, с помощью которых можно утеплить потолок в бане, можно прочитать тут: /potolok/uteplenie-potolka-bani.html
Взбивать эковату пришлось дрелью. Как я не старался, но распушить ее до 35 кг /м3 не получилось. После окончания засыпки подсчитал – вышло 44 кг /м3. Видимо идеальной плотности, взбивая эковату вручную, добиться сложно.
Готовый вспушенный материал засыпал на пароизоляцию. Чтобы вата не пылила, укрыл ее сверху обычной укрывной пленкой.
Потолок со стороны чердака утеплен эковатой
Обшивка чердака досками
На последнем этапе потолок (со стороны чердака) был зашит доской-дюймовкой шириной 150 мм.
Обшивка потолка (со стороны чердака) шлифованными досками
Внутренняя обшивка потолка и стен вагонкой (имитацией бруса)
На стенах была выполнена обрешетка из бруса. Зашивалась она вагонкой (имитацией бруса) горизонтально при помощи саморезов.
Обрешетка для обшивки вагонкой внутренней поверхности стен бани
Вагонкой был обшит и потолок (на уже смонтированную ранее обрешетку).
Стены и потолок бани обшиты осиновой вагонкой
Наружная отделка бани
Наружная вагонка на стенах нуждается в дополнительной защите. Поэтому она была покрыта олифой, а после высыхания – двумя слоями краски «Tikkurila».

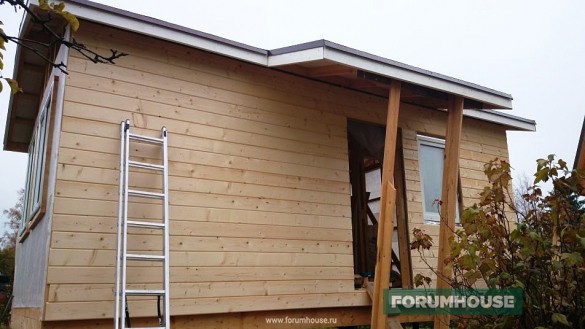

На финальном этапе отделки стен были зашиты углы и смонтирована ветровая доска. Посмотрите, разве моя каркасная баня отличается от дорогой брусовой постройки?
Каркасная баня, обшитая имитацией бруса, имеет и вид, и функциональность настоящей брусовой бани
Таким образом, мною, за несколько месяцев работы была возведена почти готовая каркасная баня. Главное, чем в такой конструкции нельзя пренебрегать – качественными гидро- и теплоизоляционными слоями. Если под каркасом не будет скапливаться влага, а теплоизолирующий слой сможет долго удерживать печное тепло внутри, качество парения в вашей каркасной бане будет таким же, как и в хорошем срубе.
