Июнь 25, 2015
04:32 pm [mr_che]
Было размещено много фото с выставки хозяйственных поездов на Партизанской, и еще больше написано об этом. Но мало кто давал техническое описание хозяйственных и спец.вагонов. хотелось бы исправить ситуацию.
Прошло чуть более месяца со Дня 80-летия Московского Метрополитена, и наконец-таки решился написать несколько строк о выставке хозяйственных поездов, эксплуатируемых в московском метрополитене в ночное время. Да-да, ребята! По ночам в московском метро тоже ездят поезда (и никаких крыс размером с кошку нет и не было. ), равно как и работают люди, только вот пассажироперевозки заканчиваются примерно в 01:30 и вновь начинаются в 05:35, а в этом временном промежутке работают люди в тоннелях, которые ремонтируют тоннельное и станционное оборудование, вывозят мусор, оставшийся преимущественно после пассажиров, и т.д. и т.п.
На выставке были представлены:
манометры за контролем давления (слева) и в напорной и тормозной магистралях (справа)
Вес (тара) дрезины составляет до 15 тонн, общий прицепной вес составляет от 21 до 25 тонн на главных путях и 120 тонн на парковых путях метрополитена. Грузоподъемность грузовой площадки составляет 2,5 тонны.
В настоящее время на всех автодрезинах АГМ и АГМу инвентарного парка Московского Метрополитена установлены карбюраторные двигатели внутреннего сгорания ЗИЛ-130 мощностью 150 лошадиных сил. Данные дрезины оборудованы помимо ручных и прямодействующих тормозов автоматическими пневматическими тормозами. Вес (тара) дрезины составляет до 10,1 т, общий прицепной вес составляет от 16 тонн на главных путях и 40 тонн на парковых путях метрополитена
Автодрезины АГМу кроме того, что используются как тяговые единицы, предназначены для проведения погрузочно-разгрузочных работ. на данных автодрезиных установлен грузоподъемный кран с консольной стрелой, рассчитанной на подъем грузов весом до 1 т.
Автодрезины АГМ и АГМу (автодрезина грузовая монтажная специальная), эксплуатирующиеся на метрополитене, имеют 1995-1996 гг. выпуска. Используются как тяговые единицы для перевозки хозяйственных грузов на платформах и грузовых площадках автодрезин, а так же доставке доставке к месту проведения работ ремонтных рабочих
На всех автодрезинах АГМС инвентарного парка Московского Метрополитена ранее были установлены карбюраторные двигатели внутреннего сгорания ЗИЛ-130 мощностью 150 лошадиных сил. Данные автодрезины оборудованы помимо руных и прямодействующих тормозов автоматическими пневматическими тормозами. Вес (тара) автодрезины составляет 15 тонн, общий прицепной вес составляет от 25 т на главных путях и 120 т на парковых путях метрополитена. грузоподъемность грузовой площадки составляет 5 т
После проведенной глубокой модернизации «Камбарским машиностроительным заводом» на мотовозах типа АГМС установлены современные дизельные двигатели мощностью 230 лошадиных сил, соответствующие современным экологическим требованиям, произведена полная замена кабины машиниста и большей части установленного оборудования, что позволило получить современную тяговую единицу, отвечающую требованиям метрополитена
Самый современный мотовоз на сегодняшний день, разработанный специально для Московского Метрополитена и по его техническим требованиям в 2012 году «Камбарским машиностороительным заводом». Мотовоз является современной многоцелевой универсальной машиной и не имеет аналогов. Предназначен для эксплуатации как на открытых участках, так и в условиях тоннеля. Может использоваться для перевозки длинномерных рельсовых плетей, грузов, инструментов, механизмов и приспособлений, выполнения погрузочно-разгрузочных работ, а так же для перевозки рабочих ремонтных бригад на линиях метрополитенов и метростроя
В МТК-1 применено много инновационных решений, таких как размещение обеих силовых установок (маршевой и вспомогательной), а также основного оорудования под полом грузовой площадки, т.о. освобождая дополнительное место для перевозки грузов. Мотовоз оборудован генераторной установкой Coelmo (60 кВт) и крановой установкой фирм Fassi и Инман.
Особое внимание на мотовозе МТК-1 уделено безопасности движения. Современная система управления, разработанная Ижевским радиозаводом (ДООО «ИРЗ-Локомотив»), позволяет контролировать большинство параметров движения машины с видеофиксацией работы локомотивной бригады специальным бортовым устройством («черным ящиком»). Также производится запись параметров работы основных узлов и элементов, отвечающих за движение и работы силовых агрегатов
Мотовозы МТК-1 на сегодняшний день полностью отвечают всем требованиям метрополитенов, предъявляемым к машинам данного типа, явяются наиболее перспективными в данном направлении.
Вес (тара) дрезины составляет до 20 т, общий прицепной вес составляет до 35 т на главных путях и 200 т на парковых путях метрополитена, грузоподъемность грузовой площадки составляет 2,0 т.
Рельсовозные тележки типа НИЦ используются на метрополитене для перевозки длинномерных рельсовых плетей, имеющих максимальную длину 132 м. Данный тип тележек позволяет одновременно подвешивать до 7 рельсовых плетей.
Соединяются между собой тележки жесткой сцепкой, равно как и к самому мотовозу
Осигналивание тележек производится переносными фонарями, размещенными в специальных ячейках над колесными парами. Рядом находятся приводы стояночных тормозов, прижимающих колодки к колесам.
Мотовозы МК 2/15 производства «Грязеорловского машиностроительного завода» (мотовоз карданный, двухосный, пятнадцатитонный), эксплуатирующиеся на метрополитене, имеют 1949-1956 гг. выпуска. Используются как тяговые единицы для перевозки хозяйственных грузов на платформах и перевозки длинномерных рельсовых плетей в составе рельсовозного поезда
Первоначально на дрезинах данного типа были установлены двигатели ЗИЛ-120 и КАЗ. за годы эксплуатации на метрополитене данные дрезины подвергались многочисленным модернизациям. В настоящее время на всех мотовозах МК 2/15 инвентарного парка Московского Метрополитена установлены карбюраторные двигатели внутреннего сгорания ЗИЛ-130 мощностью 150 лошадиных сил. Данные мотовозы оборудованы помимо ручных и прямодействующих тормозов автоматическими пневматическими тормозами. Общий прицепной вес мотовозов МК 2/15 составляет 25 тонн на главных путях и 120 тонн на парковых путях метрополитена
Мотовозы МК 2/15 изначально поступившие на метрополитен имели массу с балластным грузом 15 тонн, имели двигатель ЗИС-120, номинальной мощностью 90 л.с. Мотовозы данного типа эксплуатируются на метрополитене по настоящее время. За время их эксплуатации они подвергались многочисленным модернизациям, таким как замена деревянных кабин на металлические, замена двигателей внутреннего сгорания на более современные, замена цепной передачи на карданное соединение и т.д.
как это ни странно, но наибольшие интерес на Выставке вызвал.
Самоходная снегоуборочная машина на базе ГАЗ-63. Ширина состава 2000 мм обеспечивает уборку снега с железнодорожных путей в габарите подвижного состава (в пределах максимально допустимой ширины подвижного состава с учетом ширины подвагонного оборудования). Производительность машины 500 кубометров в час. Применялась на метрополитене в период с 1986 по 2010 г.
. вода стекает в путевой лоток и, унося с собой пыль, попадает в дренажную систему
Основные технические характеристики:
Агрегат ЗУМПФовый, построенный на «Камбарском машиностроительном заводе» (проект 969.00.00), предназначен для механизированного извлечения пульпы (ила) из зумпфов (водосборников) водоотливных установок в тоннелях метрополитена и транспортирования его к отстойникам вотосточных сетей, расположенных на площадках электродепо Агрегат может эксплуатироваться как на открытых, так и на закрытых участках пути метрополитена. агрегат может работать только при положительных температурах, а в зимнее время должен находиться в отапливаемом помещении
Кран манипулятор самоходный на железнодорожном ходу. Максимальная грузоподъемность крана 8 т, максимальный вылет стрелы 8 м.
пульт управления краном (как отдельной подвижной единицы)
пульт управления краном-манипулятором
рабочее место крановщика на платформе с пультом управления краном-манипулятором
Комплекс, состоящий из 2-ух отдельных модулей размещен на платформе УПТ (универсальный прицеп Тихорецкий, производства ОАО «Тихорецкий машиностроительный завод им. В.В.Воровского») предназначен для обеспечения механизации производства работ по протяжке гаек и шурупов в скреплениях верхнего строения пути. Производительность комплекса 1200 м в час. Применяется на метрополитене с 2014 года.
этих фотографий (не противоречащих «Правилам пользования Московским Метрополитеном») и этого поста (информация о технике и некоторые технические особенности, которые можно найти на специализированных сайтах наподобие «moscowdepo.ru», не противоречят внутренней политике Московского Метрополитена) могло и не быть, если бы не ультимативная «просьба» «Партии», которая хотела еще и видеосъемку выставки, но мне пришлось отказаться от последнего, т.к. для проведения видеосъемки на мосметро нужна аккредитация, которую, собственно, «Партия» мне не предоставила (ну и за фотографии даже не сказали человеческое «спасибо». ). ну и своего рода поводом стало обещание Вите danilchenko рассказать о разнице между МТК и АГМС с их описанием и в фотографиях, что, собственно, и сделал даже несмотря на то, что по факту мне больше нравится фотографировать людей, события, пейзажи, чем технику, хотя с последней иногда можно сделать и неплохие кадры.
Как это сделано, как это работает, как это устроено
Самое познавательное сообщество Живого Журнала
Очень часто возникает вопрос: почему в метро между часто течет вода между рельсами?
Причины появления воды в лотке может быть всего две:
1) Грунтовые воды (РЕДКО. Настолько редко, что не рассматриваем) 2) Элементарная влажная уборка
Да да, как вы у себя дома моете пол, так и тоннели метро моют. Вот с помощью таких штуковин:
Поэтому что-то после ночной помойки может остаться в лотке. Лоток это вот то место между рельсами, где лежит.. ну вы поняли
Если мы вспомним, что станции метрополитена (особенно в Петербурге) часто находятся на так называемых «горках», дабы экономить электроэнергию при разгоне и торможении поездов, то легко ответим на вопрос «А почему тогда на этих станциях вода не скапливается?»
Но также многие станции расположены на сквозном уклоне, поэтому вода через них спокойно течёт до самого низкого места в тоннеле.
Дабы вода могла протекать сквозь станцию, все станции строят на уклоне 3‰. Да, никто и не замечает, что станции не горизонтальные, а под небольшим углом. Но настолько этот угол мал, что если вы стоите в начале платформы (допустим платформа как в Москве или Петербурге 160 метров), то конец платформы будет всего на 48 см выше/ниже. Неуловимая для глаза величина.
В самом нижнем месте тоннеля воду встречает так называемый ЗУМПФ. Там стоят насосы, которые воду откачивают. Так что, возвращаясь к грунтовым водам, если они и есть, то откачиваются спокойно.
Вот пример зумпфа, под цифрой 7
Состояние тоннелей каждую ночь мониторит большое количество людей, а служба тоннельных сооружений не зря ест свой хлеб. Находит все неполадки вовремя и их устраняет.
Так что нет никакого полупьяного мужика, который ходит по тоннелям и светит своим фонарём через одно место.
Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано
Еще раз напомню, что посты теперь можно читать на канале в Телеграме
и как обычно в инстаграме. Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.
Жми на кнопку, чтобы подписаться на «Как это сделано»!
Очень часто возникает вопрос: почему в метро между рельсами вода?
ФИЛЬМ МЕТРО ЭТО НЕ ФАНТАСТИКА. 11!»??
Причины появления воды в лотке может быть всего две:
1) Грунтовые воды (РЕДКО. Настолько редко, что не рассматриваем)
2) Элементарная влажная уборка
Да да, как вы у себя дома моете пол, так и тоннели метро моют. Вот с помощью таких штуковин
Поэтому что-то после ночной помойки может остаться в лотке
Лоток это вот то место между рельсами, где лежит.. ну вы поняли
Если мы вспомним, что станции метрополитена (особенно в Петербурге) часто находятся на так называемых «горках», дабы экономить электроэнергию при разгоне и торможении поездов, то легко ответим на вопрос «А почему тогда на этих станциях вода не скапливается?»
Скил прокачан, рисунки в пейнте стали качественнее ^__________^
Но также многие станции расположены на сквозном уклоне, поэтому вода через них спокойно течёт до самого низкого места в тоннеле.
Дабы вода могла протекать сквозь станцию, все станции строят на уклоне 3‰. Да, никто и не замечает, что станции не горизонтальные, а под небольшим углом. Но настолько этот угол мал, что если вы стоите в начале платформы (допустим платформа как в Москве или Петербурге 160 метров), то конец платформы будет всего на 48 см выше/ниже. Неуловимая для глаза величина.
В самом нижнем месте тоннеля воду встречает так называемый ЗУМПФ. Там стоят насосы, которые воду откачивают. Так что, возвращаясь к грунтовым водам, если они и есть, то откачиваются спокойно.
Вот пример зумпфа, под цифрой 7
Состояние тоннелей каждую ночь мониторит большое количество людей, а служба тоннельных сооружений не зря ест свой хлеб. Находит все неполадки вовремя и их устраняет.
Так что нет никакого полупьяного мужика, который ходит по тоннелям и светит своим фонарём через одно место.
А потом ему никто не верит и
Можно спокойно ехать на любимую работу =В
Теперь вы знаете о метро немного больше :3
На интересующие темы мира метро спокойно могу запилить посты, а на вопросы ответить. Велком!
Вы не обратили внимания на тот факт, что мы с вами из разных городов. Москва течёт из всех щелей, именно поэтому вы до сих пор станции в чугуне делаете. А у нас в кембрии с грунтовками проблем нет почти никаких. А если бы качество строительства было выше, кольца бы ровно собирали, не спешили ко всяким ЧЕМПИОНАТАМ и выборам Собяниных, а бригады не выпивали в смену по 2 литра водки, то глядишь и вообще сухо было.
Про три литра я запомню))
А за сколько вода в лотке высыхает вопрос, конечно, не однозначный. Чаще всего вода остаётся в неровностях, которые образовались при не слишком качественной укладке бетона в лоток.
Техногенные катастрофы #104. Пожар в метро Баку
Автор: Сергей Кучма.
Салам, котаны. Ну что, техногенка?
Сегодня мы вновь спустимся в подземку, дабы поговорить за самую страшную по масштабам и человеческим жертвам катастрофу среди мирового метрополитена – пожар в бакинском метро 1995 года.
Для начала немного предыстории. Предвоенный Баку 1930-х годов представлял собой развитый город с отличной инфраструктурой. Но по мере его развития и разрастания на местности встал вопрос о перемещении, допустим, из жилых массивов, где проживали рабочие к промышленной зоне. Существовавший на тот момент городской транспорт не удовлетворял всех потребностей населения Баку в перевозках. Из-за горного рельефа и плотной застройки наиболее целесообразным решением проблемы было строительство в Баку метрополитена. Плюс это позволяло сохранить историческую застройку города. Впервые идею бакинской подземки озвучили и отразили в Генеральном плане развития Баку 1932 года, согласно которому подразумевалось сооружение 2 линий метрополитена.
Однако воплотить эти планы помешал ряд некоторых обстоятельств. Во-первых, в те годы любое строительство имело свою идеологическую целесообразность, и высшее руководство ну никак не могло допустить, чтобы в нестоличном Баку метро появилось раньше, чем в Москве. Во-вторых, огромные тучи денежных потоков шли на на развитие промышленности СССР и денег на бакинское метро не оставалось, а даже если бы Сталин дал команду найти эти деньги (а они, по мнению некоторых историков, нашлись бы), то в планы метростроителей вмешалась ВОВ. Возможно, если бы не война, бакинское метро стало бы третьим на территории СССР, после московского и ленинградского.
Идею строительства война, конечно, отодвинула, но не слишком надолго. Уже в 1948 году возобновились проектные и изыскательские работы. Но для всего этого нужны были деньги, и немалые. При условии, что страна после ВОВ лежала в руинах, да и продуктовые карточки отменили лишь в декабре 1947 года. И вот в начале 1949 года, когда СССР зализывал раны, нанесённые захватчиками, когда жизнь переходила в мирное русло, и вышло постановление Совета Министров СССР, изложенное в приказе Министерства путей и сообщения 20 января 1949 года, которое явилось первым официальным документом о начале проектирования и строительства метрополитена в Баку.
В конце того же года было организовано Бакинское Управление Главтоннельметростроя, генерального подрядчика по сооружению метрополитена. Технический проект по строительству первой очереди удалось утвердить 14 июня 1951 года и спустя пару месяцев началось строительство.
Работа велась в довольно тяжёлых геологических условиях ввиду бакинской геологии и географии, станции пришлось закладывать на большой глубине. Но несмотря на сложности, люди трудились в 3 смены, с огромным воодушевлением. Ведь они знали, что первая линия должна быть открыта через пару лет.
Одной из причин воодушевления был тот примечательный факт, что Бакинский метрополитен мог стать третьим в Советском Союзе, уделав Киевский по скорости строительства. Украинцы начали возводить свое метро в 1949 году, но, в отличие от азебрайджанцев, особо не торопились ввиду многих факторов. Для Азербайджанской республики же пуск Бакинского метро стал бы вкладом в репутацию, и местные власти рассчитывали на третье почётное место.
Тем не менее, в 1960 году, после того, как был построен Киевский метрополитен, властям Азербайджанской республики удалось добиться разрешения на возобновление строительства Бакинского метро. Однако финансирование сильно порезали. Пришлось отказаться от первоначальных планов и строить реанимированный проект в более «простом» и удешевленном варианте.
Строительство было возобновлено в 1961 году и спустя 6 лет – 15 октября 1967 года – был пущен первый пробный поезд. С 05:05 16 октября в течение 20 дней в дневное время шла обкатка поездов, а в вечернее и ночное время строители устраняли мелкие недостатки. И вот 6 ноября 1967 года в канун 50-летия Великой Октябрьской революции Государственная комиссия приняла пятое в Советском Союзе метро. Официальная церемония открытия состоялась на станции «Бакы Совети». А уже 25 ноября бакинское метро открыло свои двери для пассажиров.
Первый рейс Бакинского метро

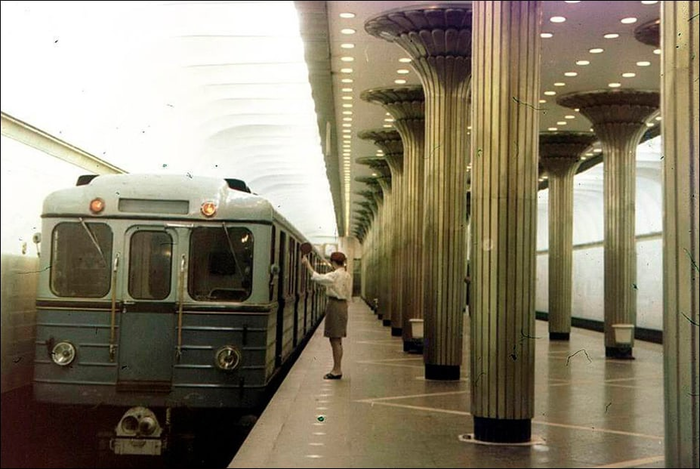

Станция «Нариман Нариманов» в первые дни работы
За время существования СССР были реализованы первая и вторая очередь строительства. Метрополитен постоянно модернизировался и рос. Но в связи с распадом СССР и отделением Азербайджана как независимого государства планы на третью очередь так и остались мечтами и идеями, не претворенными в жизнь. В последующие девять лет после 1990 года все изменения сводились лишь к ликвидации «коммунистического» оформления станций и смене названий. Между прочим, в советские времена бакинское метро носило имя В.И. Ленина, как, впрочем, и четыре его предшественника (Московское, Ленинградское, Киевское и Тбилисское). В 1993 году президент Азербайджана Гейдар Алиев дал поручение об определении источников финансирования для продолжения строительства Бакинского метрополитена и проведении переговоров с целью приобретения инвестиций. Тем не менее, эти
переговоры ни к чему не привели, и работы по строительству новых станций были приостановлены почти на 10 лет.
К сожалению, как строительство, так и последующая эксплуатация бакинского метро была не без происшествий.

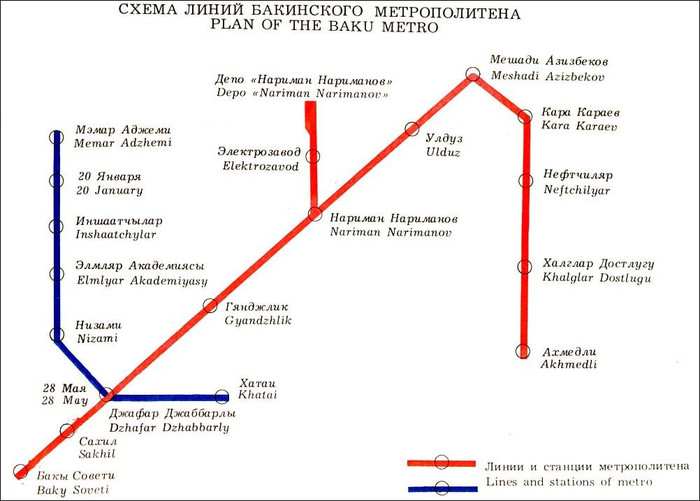

Схема Бакинского метро 1992 года
Но самая страшная катастрофа произошла спустя год после взрывов в метро Баку и оказалась самой кровавой не только в истории постсоветского метрополитена, но и в мировой истории катастроф в метро.
28 октября 1995 года был обычный субботний осенний день. Около 18:00 обычно самый час пик в Бакинском метро, когда пассажиропоток достигает максимума. Десятки тысяч человек едут с работы домой. Естественно, все предпочитают использовать самый быстрый и удобный транспорт – метро. Все вагоны были забиты до отказа.
Вдруг в тоннеле в одном из составов начался пожар. По официальной, самой распространенной и наиболее правдоподобной версии, загорелся тяговый двигатель одного из вагонов. Скорее всего произошло это от изношенности, ведь оборудование не модернизировалось с 60-х, как открылось Бакинское метро. А ввиду отсутствия постоянного финансирования техническое обслуживание устаревшего оборудования проводилось очень редко. Да и то зачастую только на бумаге. Вот такой вот (д)эффективный менеджмент.
Но так было не только в Азербайджане. Сия практика преобладала почти во всех бывших республиках Союза.
Из воспоминаний одного из выживших:
«Как только поезд вошёл в тоннель, я увидел вспышку. Затем пламя охватило вагон, был звук разбитого стекла, и свет погас. Люди начали разбивать окна, чтобы выбраться оттуда. Мы начали задыхаться. ».
Когда машинист увидел первые всполохи огня, то свою роль сыграл человеческий фактор. Испугавшись, он в растерянности остановил состав в узком тоннеле (5,6 метров высотой и 5 метров шириной) между станциями «Улдуз» и «Нариманова».
По мнению экспертов, протяни машинист состав на 200 метров до станции «Улдуз», то количество жертв удалось бы уменьшить.

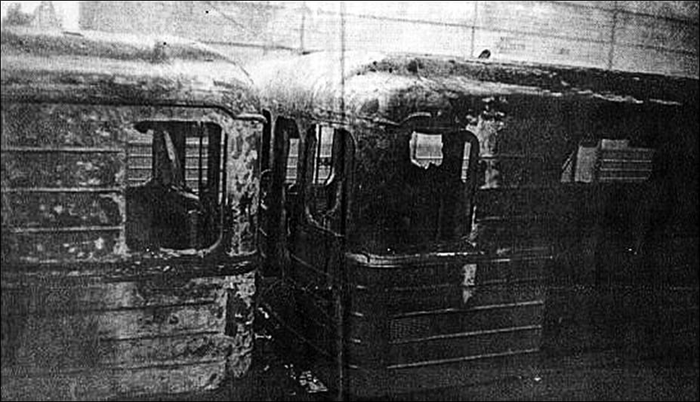

Буквально через пару минут экстренной остановки вспыхнули третий и четвёртый вагоны, где в отделке содержалось 100% легковоспламеняющихся и горючих материалов – кожзама и пластмассы. Мало того, они при горении выделяют токсичные вещества, вдыхание которых крайне опасно для организма особенно в закрытом пространстве, от чего немало пассажиров погибли. Плюс ко всему персонал метрополитена, которому было доложено о возгорании, не успел вовремя отключить электропитание в тоннеле. А уж включить вентиляцию работники вообще забыли. Посему, не включенная в особом режиме, она гнала ядовитый дым в направлении эвакуации пассажиров.
