Пара слов про «Cree диоды» и пара фото обновлений

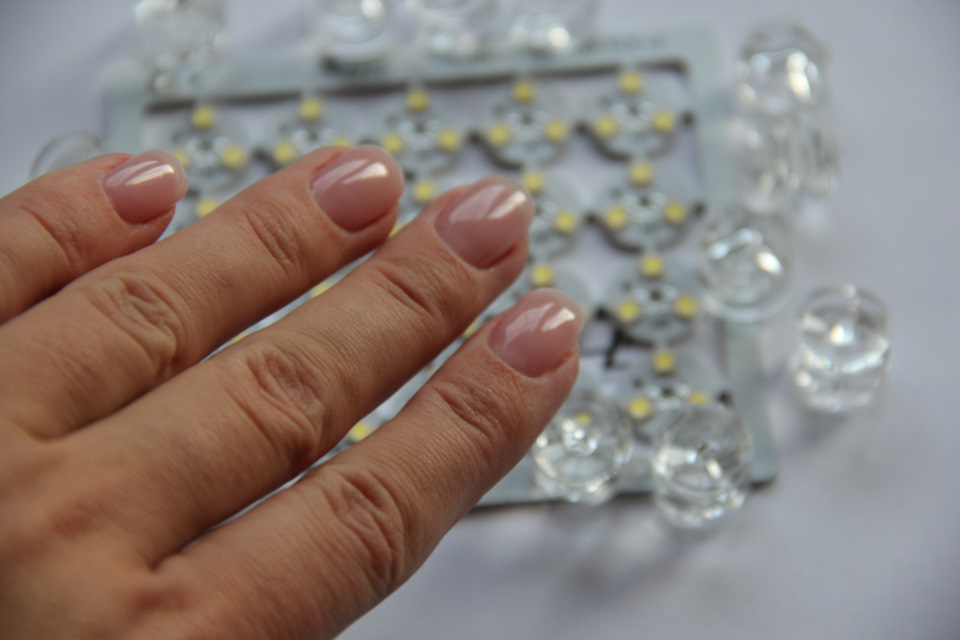

Фото выше — это называется «попроси девочку сделать пару фото комплектующих и получи бонус» 🙂
С завидной регулярностью «долбят» вопросами типа «а что у вас есть на Cree-диодах?», поэтому пара слов на эту волнительную тему. Был даже один смешной случай с «Суперновами», когда человек вернул пару, потому что там стояли не Cree XPL, а более эффективные и свежие аналоги от Samsung, но человеку нужны были шашечки 🙂
Крупнейшим производителем светодиодов в мире пару лет назад была компания Nichia.
Сейчас не знаю, может что и изменилось. Но это так, заметка на полях.
В последнее время в сегменте среднемощных чипов рынок «рвут» Samsung и LG, которые давно уже перешагнули порог в 150 люмен/ватт (речь об эффективности при 85 градусах).
При этом оперируя терминами «Cree диоды», на которые клюют доверчивые покупатели, продавцы обычно впаривают либо продукцию с их китайскими «репликами» (99% продукции лампочки на Али), либо «оригинал» Cree, но давно устаревшие чипы.
Cree XT-E, XPE, XP-G (и даже XP-G2), XML2 — все это достаточно сильно устаревшие чипы, которые не факт, что выигрывают у современных китайских аналогов.
Китайцы вообще молодцы — они придумали новые «виды» — Cree R5 и продают под этим соусом Cree XPC, которые даже в оригинале безнадежно устарели еще года три назад 🙂 Но пипл хавает…
R5 это вообще не название, а бин — группа по яркости/цветности внутри модели. Ну т.е. почти любой светодиод Cree имеет вариант бина R5.
Мы не используем дешевые трюки, а поэтому года три назад ушли от использования чипов Cree XT-E в пользу более современных и эффективных решений.
Весь мейнстрим у нас в основном на чипах Samsung эффективностью 140-150 люмен/ватт.
Буквально недавно стали доступны новейшие среднемощные чипы производства LG — их эффективность в старших бинах — 179 люмен/ватт. Наряду с Samsung будем широко использовать и их.
От Cree тоже совсем не отказываемся — используем в ряде продуктов их новейшие XP-G3 и XP-L2, они хороши на больших токах.
Без особого шума мы уже пару месяцев как обновили оптику — она теперь производится во «взрослых» пресс-формах, что позволило ощутимо поднять планку по качеству и сократить сроки ее производства.
Ну и чуть изменили ее крепеж на платы.

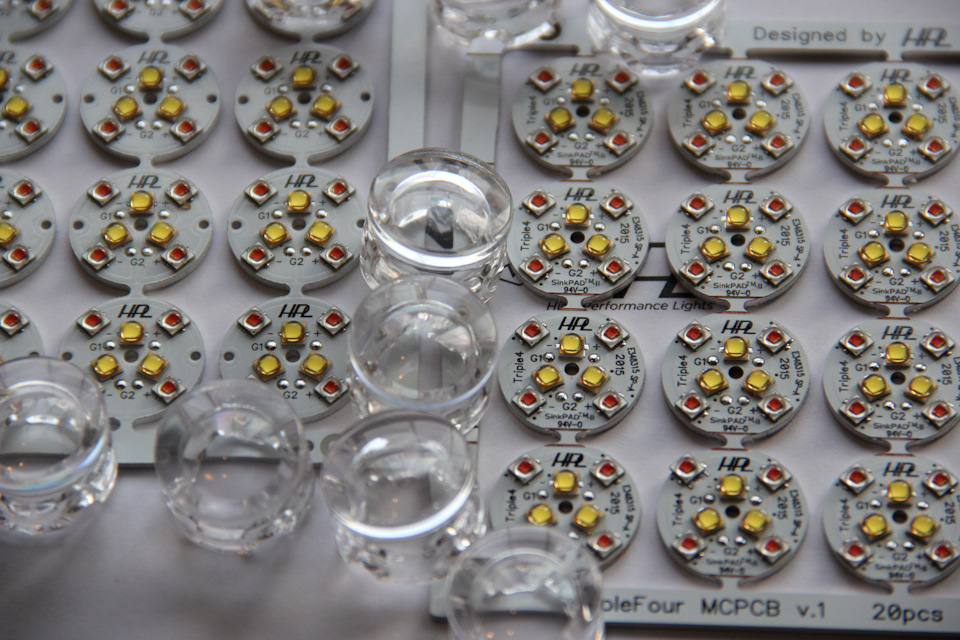

Ниже собранные панели с белыми LG (слева обычные, справа Sinkpad2 для Supernova)
Полностью переработали платы и оптику для «мелких» модулей (Mini, Micro и т.п.):
Все о светодиодах CREE
Заинтересованность крупных компаний в снижении расходов на электроэнергию заставляет их задуматься о перераспределении бюджета на осветительные приборы. Светодиоды CREE могут стать хорошим подспорьем для повсеместного внедрения экономичных и долговечных источников освещения.
Описание
Американская компания CREE с 1987 года активно занимается исследованием и производством полупроводниковых осветительных приборов, и в настоящее время является одним из крупнейших производителей мощных светодиодов в мире.
Светодиоды CREE производятся по технологии выращивания излучающей структуры на кристалле карбида кремния, что в свое время стало инновационным прорывом компании (до этого известные способы производства предполагали использование сапфира). Такой подход позволил не только удешевить производство, но и снизить тепловое сопротивление подложки.
Применение
Светодиоды CREE могут использоваться в первую очередь там, где требуется получить высокую яркость свечения при минимальных затратах энергии: железнодорожный транспорт, автомобильная промышленность, уличное освещение в крупных городах и т.д.
Классификация
В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.
Светодиоды XLamp делятся на следующие подгруппы:
В семействе XT-E существует модификация XT-E High-Voltage White, рассчитанная на работу при повышенном напряжении питания (48 В). Ее мощность составляет 3.5 Вт, и она может служить заменой, например, 48 – вольтовым галогенным лампам.
Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:
Сверхъяркие светодиоды High-Brightness делятся на следующие группы:
Внешний вид светодиодов High-Brightness показан на рисунке ниже:
Подделки CREE
Успех компании CREE спровоцировал появление на рынке большого количества подделок ее продукции. Технические характеристики таких копий заметно уступают оригиналу:
Все это приводит к тому, что количество часов наработки снижается на порядок (15-20 тыс. часов против оригинальных 50-100 тыс.).
На фото ниже представлены для сравнения оригинальный CREE XM-L и подделка от получившей довольно большую «известность» в деле подделывания светодиодов CREE китайской компании Latticebright.
Визуально сразу можно обратить внимание на то, что размер кристалла подделки меньше оригинального. Также у оригинального токопроводящие дорожки утоплены внутрь монтажной платы, поэтому не так заметны.
На фото выше: слева расположен оригинальный CREE XP-E, справа – подделка. У оригинала можно заметить внутри линзы выемки, которых нет у копии. Опять же, размер кристалла у CREE больше.
На ролике ниже демонстрируется разбор фары с поддельным светодиодом XM-L2 и последующее визуальное сравнение с оригиналом – заметна разница в размерах корпуса и кристалла:
На фото ниже наглядно представлены световые пятна оригинального (справа) и поддельного светодиодов:
Подключение
Для светодиодов CREE необходим источник питания напряжением 9-12 В (типовые значения), хотя возможно использование и более высоких напряжений, — главное правильно подобрать проходящий через диод ток. Подключать светодиоды следует параллельно, используя гасящие резисторы. Схема включения представлена на рисунке ниже.
Номиналы резисторов рассчитываются исходя из напряжения источника и потребляемого светодиодом тока.
Последовательное включение мощных светодиодов приводит к неравномерному распределению напряжения на них и, соответственно, неравномерному их износу, в результате чего из строя выходит вся цепь.
Плюсы и минусы светодиодов CREE
Основными достоинствами светодиодов являются их низкое энергопотребление и длительный срок службы — производитель гарантирует 100 000 часов работы, что составляет 50 жизненных циклов обычной лампы накаливания (или около 5 – для люминесцентной лампы).
Из минусов можно отметить высокую стоимость светодиодных светильников – при мощности 45 Вт их стоимость составляет от 2000 р без учета стоимости блока питания, при том, что аналогичные светильники на люминесцентных лампах стоят от 400 до 700 р. Хотя следует отметить, что по соотношению цена/качество светодиоды CREE не имеют аналогов.
Еще одним недостатком светодиодов является специфичный характер спектра их свечения, неприятный некоторым людям. Этот недостаток дополняется еще тем фактом, что они дают направленное излучение, то есть для получения привычной освещенности в помещении потребуется больше светильников, чем при использовании традиционных источников освещения.
Третий недостаток заключается в том, что для стабильной работы светодиодных светильников требуются источники питания и охлаждения, стоимость которых сопоставима со стоимостью самих светильников. Таким образом, срок окупаемости светодиодной техники составляет порядка нескольких лет.
Сравнение светодиодов CREE
Ниже представлена сравнительная таблица некоторых моделей светодиодов семейств XP (мощность 5 Вт для XP-G2 и 10 Вт для XP-L) и XPH35 (мощность 13 Вт). При сравнении учитывались относительные размеры, максимальный световой поток и относительная стоимость.
Также имеется диаграмма сравнения светового потока для самых популярных светодиодов серий XM, XP, XR:
Светодиодные сборки и ленты CREE
Кроме дискретных светодиодов, компания CREE производит сборки и ленты.
Светодиодная сборка – это интеграция нескольких кристаллов в один корпус для повышения мощности и интенсивности излучения. Типичные представители этого класса изображены ниже:
Мощность таких сборок может достигать 32 Вт (XLamp XHP70) при световом потоке в 4022 Лм.
Светодиодные ленты CREE построены на основе светодиодов типа CXA, характеристики некоторых приведены ниже:
Существует также второе поколение LED этого типа под маркировкой CXB. Они характеризуются более высоким отношением световой поток/мощность при тех же размерах.
Где купить
По многочисленным просьбам наших читателей, мы составили интересную подборку лучших предложений с Алиэкспресс. В список попали только качественные товары, с хорошими рейтингами, большим количеством продажи и приемлемой ценой:
90% остальных вариантов, что вы найдете на Алиэкспресс будут от 2 перечисленных выше фирм, только продаваться разными продавцами.
Резюме
Ассортимент продукции CREE стремительно пополняется, — несколько лет назад модельный ряд XLamp был в несколько раз меньше. Это говорит о том, что продукты компании пользуются большим спросом, а масштабы производства подделок могут это подчеркнуть. Благодаря экономичности и качеству за приемлемую цену, продукты компании CREE обещают стать эффективной заменой традиционных источников освещения в будущем.
3 правила при выборе светодиодных ламп в авто
ПРАВИЛО №1. Толщина сердечника должна быть не более 2мм, материал сердечника медь. Сердечник — основание на которую смонтированы светодиоды.
В случае если сердечник толщиной более 2 мм, то ниже оптической оси будет провал освещенности. Перед машиной будет темная область. При выборе ламп следует поинтересоваться какой толщины и из какого материала он выполнен. Если материал — алюминий, то рекомендуем отказаться от их покупки сразу, т к лампы либо быстро умрут либо будут тусклыми.
Сердечники ламп бывает двух типов:
Двухсторонний с медным основанием, как в линейке CL5, CL6 и CL7
Односторонний с медным или алюминиевым основанием. Как в лампах других производителей.
Такие сердечники имеют толщину более 3 мм и как правило смонтированы на дополнительную аллюминиевую подложку корпуса лампы.
Конфигурация сердечника напрямую влияет на его толщину и эффективность отвода тепла от светодиодов.
Двухсторонний сердечник дает возможность выполнить его максимально тонким (1,5-2мм), это хорошо сказывается на световом пятне и освещенности перед автомобилем
ПРАВИЛО №2 Светодиодные чипы должны максимально соотвествовать геометрическим параметрам нити накаливания.
Светодиодны бывают двух типов.
Светодиоды имитирующие нить накала.
Максимально подходящие по геометрическим параметрам нити накаливания. Такие чипы как Philips Luxeon Z ES или CSP. Мы используем оригинальные чипы от Philips Luxeon Z ES, т к CSP сильно хуже по яркости и цвет имеет более синий оттенок.
Светодиоды не имитирующие нить накала.
Те что никак под геометрию нити накаливания не подходят. Например CREE XHP-50, Philips Luxeon MZ, COB и др
Лампы «не имитирующие нить» не будут фокусироваться в оптике автомобиля. С такими лампами вы будете слепить встречных водителей. Поэтому от их покупки так же следует так же отказаться.
Лампы «имитирующие» нить накаливания при условии максимально тонкого сердечника будут отлично фокусироваться в фарах. СТГ не будет нарушена. Из двух вариантов светодиодов (CSP и Philips Luxeon Z ES) стоит выбирать оригинальные чипы от компании филипс. Только в этом случае вы получите максимальную яркость и четкую светотеневую границу.
Правило №3 Драйвера ламп (стабилизаторы тока и напряжения) должны быть внешними.
Светодиодные лампы можно разделить на два типа.
Со встроенными драйверами в корпус (радиатор) лампы. Это позволяет упростить процесс установки ламп в автомобиль, но снижает срок службы драйвера. Ведь вместе с нагревом радиатора, нагреваются и все электронные компоненты. Чем больше они греются тем меньше их срок службы.
С внешними драйверами.
Это самый удачный вариант. Компоненты драйвера не нагреваются от корпуса лампы. Их срок службы существенно продевается. Но выносной драйвер стоит подбирать с наименьшими размерами. Большие драйвера установить будет сложнее. И обращайте внимание на материал корпуса. От ламп с пластиковыми корпусами драйверов стоит отказаться. Причина — плохой отвод тепла от силовых элементов типа дросселя и транзисторных ключей.
Светодиоды Cree, сравниваем оригинал и подделку
Китайская светодиодная промышленность развивается огромными темпами. Большинство из вас знают, что китайцы копируют всё что могут скопировать, включая автомобили BMW, Toyota. Соответственно, они научились копировать внешний вид фирменных светодиодов Cree, Philips, Osram. Чтобы отличить оригинал от подделки требуется дорогостоящее оборудование и знание технических характеристик оригинала. Сравнить конечно можно по фото кристалла и по размерам, небольшие мелочи выдают подделку.
Копия конечно обладает худшими параметрами:
Но вы этого не заметите, потому что не разбираетесь в этом. Вы не измеряете световой поток и не считаете количество часов, которые проработал светодиод. То что это подделка, узнаете через 5-10 тыс.часов когда лампа или фонарик скончаются. Оригинал светил бы в 3-5 раз дольше, 30-50 т.ч.
Подделки от LatticeBright
Индустрия подделывания процветает, раньше было достаточно упомянуть бренд Крии, и светодиодные фонари и лампы хорошо продавались. Теперь появились специалисты, типа меня, которые публикуют информацию про махинации китайцев. Теперь без специальных знаний и опыта сложно отличать настоящий от копии.
Светодиоды производства китайской компании LatticeBright (сокращенно LB) делаются максимально похожими на настоящие светодиоды Cree. Естественно компания КРИ не будет продавать свои технологии китайским производителям, зачем им конкуренты в сфере высококачественных led диодов.
Когда информация о этих подделках всплыла на зарубежных форумах, все побежали проверять свои фонарики, лампы купленные в китайский магазинах ширпотреба. Половина народу материлась и бурно ругалась, у многих оказались копии.
Модельный ряд полностью скопирован, включая маркировку
Всё было аккуратно украдено и тщательно скопировано с точностью 99%, включая маркировку чипов. Даже есть свеженькие модели XHP50, оперативно трудятся.
LatticeBright втихаря производили и продавали некоторым заводам, а они впаривали нам, ведь это же Cree, сами посмотрите. Отличить очень сложно, надо иметь опыт и сравнивать непосредственно держа в руках оба образца. Даже я не подозревал о таком клонировании, надо будет проверить свои аккумуляторные светодиодные фонарики. Чую, что там не оригинальные led чипы стоят. Трудолюбивые китайцы в подвалах копируют Osram и Philips, скопированные Philips MZ я уже встречал.
Официальный сайт http://www.latticebright.com/En/Index.html
во всём можете убедится самостоятельно, производство поставлено в огромных масштабах. Не только они занимаются воровством, можно поискать и другие заводы.
Примеры
На фото собраны различные фейковые образцы. Это в основном велофары и ручные фонари. Габариты и высота полностью совпадают с Кришными.
Светодиодные балки
Балка на поддельных КРИ
Изредка у меня спрашивают про светодиодные балки для джипов и квадроциклов, в них я не разбираюсь, опыта мало. Показывают фото, дают ссылки на товар. У большинства написано, что сделаны на Cree чипах или Osram, но цена низкая, диодные комплектующие подозрительные.
В светодиодной балке для автомобиля от 20 до 120 светодиодов, это идеальный вариант ставить копии и продавать как настоящие. Хорошая светодиодная балка с оригинальными комплектующими прослужит вам, вашим детям и внукам. Поддельная порадует только вас, ресурс у неё раз в 5 меньше. Примерно 50% (может и 80%) недорогих балок с Aliexpress и других интернет-магазинах собраны на подделках, вместо обещанных оригинальных КРИИ.
Видео про велофару на копии
Потерпевший расскажет, что он обнаружил внутри фары для велосипеда. Наглядно покажет отличия с комментариями.
Оригинальные светодиоды Cree
Модельный ряд настоящих Кри достаточно большой, различные модификации и бины. Коллега расскажет и покажет основные визуальные отличия XM-L T6, XM-L2 U2 и XP-E Q5.
Спецификации на LatticeBright
Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.
Информация по параметрам очень скудная:
Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.
Выводы
Единственное, могу порекомендовать отказаться от китайского ширпотреба, если вы ищете качественные товары. С вероятностью в 50% вам подсунут барахло.
А в остальном вы получите товар, который соответствует потраченной сумме. Стоит не дорого, светит не долго. Не стоит надеяться на чудо, что вам повезет и за копейки вы купите настоящие led чипы.
Добрый день!
Как определить по чипу, изготовленному в Китае, принадлежность светодиода к форме SAMSUNG
Под микроскопом посмотреть рисунок кристалла и отправить его Самсунгам.
Добрый день, Сергей!На Ваш взгляд,можно ли рассматривать приобретение данного продукта: Спасибо!
Этот хлам стоит 500 руб, а не 2500руб. Китаец врёт безбожно про 1700 люмен, максимум 300.
Интересно например фирменные фонари Olight X7 или Nightcore купленные на Ali тоже надо проверять или подделывают только noname продукцию?
Фонариками редко занимаюсь, не могу сказать.
Доброго времени суток Уважаемый автор.Заказал себе на китайской помойке «АЛИ-БАБА»(алиэкспресс)карманный фонарик…ну..типа cree XML-T6 12w.Само собой,в том,что мне прилетит оригинал за 8евро не надеюсь,но..ой как хочется быть уверенным в обратном,осознавая глупую надежду на это.И всё таки,не могли бы Вы,как специалист вынести вердикт,если Вам выслать скрин?Любой Ваш ответ на мой вопрос будет расценен как ОТВЕТ,за что огромное спасибо.
На оригинал не надейтесь, они стоят гораздо дороже.
Заказал CREE xt-e 50 Вт. Надпись «CREE» имеется.
Продавец пишет 100% бренд. Можно выявить подделку только по ВАХ? А где взять для сравнения ВАХ оригинала? По закону контрафакт не подлежит пересылке по почте. Если окажется подделка — ebay почти наверняка вернет деньги (при наличии доказательной базы). Но все же рассчитываю на оригинал — брал для себя.
Вижу вы не подумали, перед тем как писать 🙂 ВАХ оригинала есть в даташите на светодиод.
Здравствуйте. Можете что то сказать о трековых led светильниках.Посоветовать производителя или магазин. Где найти этого качественного поставщика?Дает ли что-то наличие сертификатов у Китая?
от трековых светильниках могу сказать разное. По вопросам закупок не консультирую.
На мой взгляд, пока китайский производитель не написал на своем светодиоде CREE, его продукцию нельзя считать подделкой. Копия — да, не очень хорошая — возможно. А вот если производитель ламп знает, что в его лампе не брендовый светодиод и при этом намеренно обманывает покупателя — вот это плохо…
Обычно ставят подделку и пишут на упаковке Cree, на самой лампе вообще никаких маркировок нет. Проверил свои 7 светодиодных фонарей, купленные как Крии, все подделки. На корпусах написано Creу, на плате с диодом LB. Развели меня китайцы. Это давно подозревал, потому что при измерении светового потока получилось 150 люмен, вместо 300 настоящих.
LED свет на самых мощных чипах CREE
Итак всего почти 3 года назад мы рассуждали в посте БЖ про сравнение светодиодов и кcенона, что «пока мол не получится сделать нормальные лампы чтобы светодиодные чипы не перегревались и не деградировали»
тем временем CREE выпустили чип XHP 70
www.cree.com/LED-Componen…s-Directional/XLamp-XHP70
мощностью 32 ватта
и максимальным световым потоком «всего» в 4022 lm (четыретысячи люменов КАРЛ!)
против 10 ватт и 1052 lm у предыдущего чипа XM-L2
Кроме такой сумасшедшей яркости, эти чипы ещё и на 40% меньше греются (по заверениям CREE)
Тоесть можно сказать — практически «неубиваемый» светодиод.
С момента выпуска, я всё ждал когда же начнут делать авто-лампы по приемлемой цене.
Тут уже и год прошёл с момента выпуска чипа и наши любимые китайцы уже выпустили лампы
ru.aliexpress.com/item/Ru…lb-H1-H3/32438717417.html
правда не на XHP70, а на менее мощном: XHP50
www.cree.com/LED-Componen…s-Directional/XLamp-XHP50
19 ватт мощности и яркостью в 2500lm на один светодиод
хотел уже было попробовать предыдущее поколение G5 на чипе XM-L2
Но передумал и заказал эти.
Посмотрим на сколько они круты. Ждать осталось 2 недели.
Если кто уже пробовал такие, напишите коммент плз. Всегда интересно знать мнение первопроходцев.
