Связи и их классификация.

Связь называется удерживающей (двухсторонней), если она описывается уравнением (равенством). Голономную стационарную удерживающую связь, наложенную на материальную точку, можно представить в виде двух бесконечно близких одинаковых поверхностей, между которыми только и может находиться точка. Неудерживающая (односторонняя) связь описывается неравенством. Например, если математический маятник представляет собой тонкий стержень длиной l, вращающийся вокруг неподвижной оси и к свободному концу которого прикреплен груз (материальная точка), то связь для груза будет удерживающая. Если же груз прикреплен к свободному концу нерастяжимой нити длиной l. то связь будет неудерживающая, поскольку груз может находиться как на поверхности сферы радиусом l, так и внутри нее.

Механическая система, точки которой могут занимать любое положение в пространстве и иметь любые скорости, называется свободной. Например, свободной системой является космический аппарат, движущийся по орбите вокруг Земли. Его движение не ограничено другими телами и поэтому, прикладывая к аппарату соответствующие силы, можно изменять траекторию его центра масс и поворачивать аппарат вокруг центра масс. Если на координаты и скорости точек системы наложены ограничения, то система называется несвободной, а ограничения называются связями. Механические связи реализуются в виде различных устройств или тел (стержни, нити, шарниры и т. п.). Аналитически связь описывается уравнением вида: .

Ограничивая движение механической системы, связи действуют на ее точки посредством сил, которые называются реакциями
связей. При изучении равновесия и движения механических систем методами аналитической механики применяется принцип
освобождения (аксиома о связях). Этот принцип состоит в том, что любую систему можно рассматривать как свободную, приложив к ее точкам реакции, соответствующие отброшенным связям.

Связи называются галономными, если они описываются уравнениями вида:

Такие связи накладывают ограничения на координаты точек, а значит, на положение системы в пространстве. Это так называемые геометрические связи. Вместе с тем голономные связи накладывают ограничения и на скорости точек системы. Соответствующие условия получаются в результате дифференцирования уравнений (18.1) по времени:

Голономные связи могут описываться и дифференциальными уравнениями, однако последние обязательно должны быть интегрируемыми.

Неголономными называются связи, которые описываются уравнениями вида:

Уравнения (18.2), в отличие от уравнений голономных связей, не могут быть проинтегрированы независимо от дифференциальных уравнений движения системы. Неголономные связи накладывают ограничения (18.2) на скорости точек, поэтому их называют кинематическими.

Связи подразделяются на стационарные и нестационарные в зависимости от того, входит в явном виде время в уравнение связи или нет. Связь, уравнение которой имеет вид , является голономной и стационарной. Для голономной нестационарной связи уравнение будет таким: .

Например, жесткий стержень длиной l, прикрепленный к неподвижной опоре, является стационарной связью для материальной точки, находящейся на его свободном конце. Уравнение связи в декартовой системе координат, начало которой совпадает с точкой закрепления стержня, имеет вид .

(При вращении стержня вокруг опоры точка находится на сфере радиусом l.) Если длина стержня изменяется по заданному закону, то связь является нестационарной и ее уравнение .

Связь называется удерживающей (двухсторонней), если она описывается уравнением (равенством). Голономную стационарную удерживающую связь, наложенную на материальную точку, можно представить в виде двух бесконечно близких одинаковых поверхностей, между которыми только и может находиться точка. Неудерживающая (односторонняя) связь описывается неравенством. Например, если математический маятник представляет собой тонкий стержень длиной l, вращающийся вокруг неподвижной оси и к свободному концу которого прикреплен груз (материальная точка), то связь для груза будет удерживающая. Если же груз прикреплен к свободному концу нерастяжимой нити длиной l. то связь будет неудерживающая, поскольку груз может находиться как на поверхности сферы радиусом l, так и внутри нее.

Из лекций:

Классификация связей:

1) Геометрические связи.

2) Кинематические связи.

a) интегрируемые; (геометрические, интегрируемые кинематические = голономные)

б) неинтегрируемые; (геометрические, неинтегрируемые кинематические = неголономные)

3) Стационарная связь (склерономная).

Если t входит в уравнение явным образом, то связь нестационарная (реономная).

4) Освобождающие и неосвобождающие связи.

(неосвобождающая связь) ; (освобождающая связь)

x 2 +y 2 +z 2 =l 2 ; x 2 +y 2 +z 2 2

5) Идеальные и реальные связи.

Если у какой-то связи (R_K тоже вектор), то связь называется идеальной.

Если вся сумма , то механическая система с идеальными связями.

Реальные связи: .

Примеры идеальных связей: внутренние связи в абсолютно твердых телах; абсолютно гладкие поверхности; шарниры без трения; нерастяжимые нити; закрепленные точки; качение без скольжения.

Примеры реальных связей: шероховатая поверхность; шарниры с трением; упругие растяжимые нити; пружины; качение с проскальзыванием.

Замечание: всякую реальную связь можно сделать идеальной.

Источник

ОСНОВНЫЕ ПОНЯТИЯ АНАЛИТИЧЕСКОЙ МЕХАНИКИ

СВЯЗИ И ИХ КЛАССИФИКАЦИЯ

Связями называют любого вида ограничения, налагаемые на положения (координаты) и скорости точек механической системы.

,

Примером удерживающей связи может служить система из двух материальных точек т₁ и т₂, которые соединены стержнем постоянной длины L. В этом случае уравнение связи имеет вид

.

Неудерживающими связями называются связи, которые могут в некоторые промежутки времени меняться. Аналитически они выражаются неравенством, связывающим координаты точек системы, их скорости и время

.

Примером неудерживающей связи может служить система из двух материальных точек, которые соединены гибкой нитью длинной L. В этом случае уравнение связи имеет вид

/

В дальнейшем будем рассматривать только удерживающие связи.

Связь называется стационарной, если она не меняется с течением времени. В уравнение стационарной связи не входит время t в явном виде.

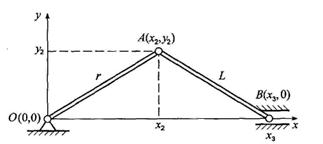

Примером механизма, имеющего стационарные связи, может служить кривошипно-шатунный механизм. Механизм состоит из кривошипа ОА длинной r, шатуна АВ длинной L и ползуна В.

Уравнения связи данного механизма запишутся:

,

.

Связь называется нестационарной, если она меняется с течением времени. Уравнение такой связи содержит время t явно.

Например, материальная точка может двигаться только по поверхности. Пусть уравнение поверхности задано в виде функции f(х,у,z) = 0. Это стационарная связь. Если поверхность подвижная или деформирующаяся, то в уравнение поверхности время г войдет явно: f(х,у,z,t) = 0. В этом случае связь нестационарная. Примером нестационарной связи является, также деформируемое твердое тело.

Связь называется конечнойили геометрической, если она накладывает ограничения только на координаты точек системы. Уравнение конечной (геометрической) связи имеет вид

.

Эта связь не налагает ограничение на скорости точек системы.

В общем случае удерживающая связь называется кинематическойили дифференциальной. Эта связь налагает ограничения на положение координат точек системы и на скорости этих точек.

Если кинематическая (дифференциальная) связь интегрируется, то после интегрирования связь перестает быть таковой и становиться конечной (геометрической) связью. Следовательно, связь будет кинематической (дифференциальной) только в том случае, если она неинтегрируемая.

Система называется склерономной, если на нее наложены только стационарные связи. В противном случае система называется реономной.

Голономной называется всякая свободная система материальных точек, а также несвободная система с конечными или дифференциальными, но интегрируемыми связями. При наличии дифференциальных неинтегрируемых связей, система называется неголономной.

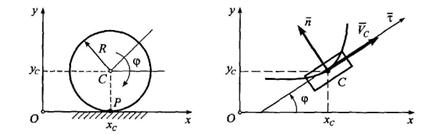

Рассмотрим пример голономной связи. Колесо радиуса R катиться без скольжения по прямолинейному рельсу.

Положение колеса в плоскости движения хОу определяется координатами центра колеса (полюса) х_с, у_с и углом поворота φ. Если

Кроме того, должна быть равна нулю скорость точки Р, точки касания колеса с рельсом. Это условие запишется в виде уравнения .. Последнее уравнение накладывает ограничения на скорости, поэтому связь будет дифференциальной (кинематической). Но это уравнение сразу интегрируется и приводит к соотношению между координатами х_с и φ, имеющему вид х_с=Rφ. Таким образом, рассмотренная система является голономной.

Силы, приложенные к точкам системы, обычно классифицируют двумя способами.

По первому способу, совокупность всех сил, приложенных к точкам материальной системы, разделяют на внутренние и внешние силы. Внутренними силами () называют силы взаимодействия между точками, образующими материальную систему. Внешними силами () называют силы, возникающие благодаря воздействию на точки системы других материальных точек, не входящих в эту систему.

В соответствии со вторым способом классификации, совокупность всех сил, приложенных к точкам материальной системы, разделяют на активные и пассивные силы. Силы, которые создают или способны создавать движение твердого тела, называются активными силами. Силы, не создающие движение, но ограничивающие перемещения твердого тела (например, реакции опор) относятся к пассивным силам.

Отметим, что деление системы сил на внутренние и внешние силы и на активные и пассивные силы не взаимосвязаны.

Для задач, связанных с механикой деформируемого твердого тела используют первую классификацию: делят совокупность приложенных к точкам материальной системы сил на внутренние и внешние.

В аналитической механике эффект действия силы на тело определяется бесконечно малыми перемещениями тела, допускаемые наложенными связями.

Так, для груза, расположенного на наклонной плоскости, таким перемещением (допускаемым связью) будет перемещение — движение груза вдоль наклонной плоскости.

В аналитической механике эффект действия связи определяется возможными перемещениями точек.

Источник

Классификация связей. Возможные скорости и возможные перемещения механической системы и материальной точки

Связь называется удерживающей (двухсторонней), если она описывается уравнением (равенством).

Голономную стационарную удерживающую связь, наложенную на материальную точку, можно представить в виде двух бесконечно близких одинаковых поверхностей, между которыми только и может находиться точка.

Неудерживающая(односторонняя) связь описывается неравенством. Например, если математический маятник представляет собой тонкий стержень длиной l, вращающийся вокруг неподвижной оси и к свободному концу которого прикреплен груз (материальная точка), то связь для груза будет удерживающая. Если же груз прикреплен к свободному концу нерастяжимой нити длиной l. то связь будет неудерживающая, поскольку груз может находиться как на поверхности сферы радиусом l, так и внутри нее.

Связи называются голономными, если они описываются уравнениями вида:

Такие связи накладывают ограничения на координаты точек, а значит, на положение системы в пространстве. Это так называемые геометрические связи. Вместе с тем голономные связи накладывают ограничения и на скорости точек системы. Соответствующие условия получаются в результате дифференцирования уравнений (18.1) по времени:

Голономные связи могут описываться и дифференциальными уравнениями, однако последние обязательно должны быть интегрируемыми.

Неголономными называются связи, которые описываются уравнениями вида:

Уравнения (18.2), в отличие от уравнений голономных связей, не могут быть проинтегрированы независимо от дифференциальных уравнений движения системы. Неголономные связи накладывают ограничения (18.2) на скорости точек, поэтому их называют кинематическими.

Связи подразделяются на стационарные и нестационарные в зависимости от того, входит в явном виде время в уравнение связи или нет.

Связь, уравнение которой имеет вид , является голономной и стационарной. Для голономной нестационарной связи уравнение будет таким: .

Возможные (виртуальные) перемещения системы (ds, dj) – любая совокупность бесконечно малых перемещений точек системы, допускаемых в данный момент наложенными на систему связями.

Возможная скорость системы – любая возможная скорость, которые может иметь несвободная система, не нарушая наложенные на нее связи в данный момент времени

Источник

Если в уравнение связи явно входит время то такая связь называется

Связи можно выражать при помощи уравнений. Так, связь, накладываемая на математический маятник М стержнем длиной (см. рис. 69), выражается уравнением , где х, у — координаты точки М. Если вместо стержня будет такой же длины гибкая невесомая нить, то уравнение связи приобретает вид неравенства

так как в этом случае точка М может находиться как на окружности, так и внутри нее.

Если вместо цилиндрического шарнира в точке О имеем сферический шарнир, материальная точка М становится пространственным маятником, а уравнение связи будет

в случае стержня и

Пусть длина нити ОМ изменяется с течением времени по заданному закону . Тогда в уравнение связи в качестве одной из переменных будет входить также время t. Например, если нить втягивается в кольцо О с постоянной по величине скоростью V (рис. 70,а) и в момент имеет длину , то уравнение связи имеет вид

В общем случае в уравнение связи могут входить координаты всех материальных точек системы и время t, т. е. уравнение связи в общем виде имеет выражение

Наличие индекса указывает, что на систему может быть наложена не одна, а одновременно несколько связей.

По виду своих уравнений связи подразделяются на удерживающие и неудерживающие, стационарные и нестационарные. Связь называется удерживающей или двусторонней, если ее уравнение имеет вид строгого равенства. Такова связь в математическом маятнике в случае закрепления при помощи стержня.

Другой пример дают две материальные точки , соединенные между собой невесомым жестким стержнем длиной (рис. 70,б). Условие связи состоит в неизменности расстояния между точками и выражается при помощи уравнения

Если уравнение связи имеет вид равенства-неравенства, то связь называется неудерживающей или односторонней. Примером системы с неудерживающей связью служит математический маятник в случае закрепления при помощи нити. Такова же связь, накладываемая на катящееся колесо опорной плоскостью (рис. 70,в), описываемая уравнением

Связь (удерживающая или неудерживающая) называется стационарной, если в ее уравнение время t не входит явным образом. В противном случае связь называется нестационарной или реономной. Примерами систем с реономными связями служат математический маятник, длина которого изменяется заданным образом во времени; тело на подвижной опоре, совершающей заданное движение (например, гармоническую вибрацию (рис. 70,г) и т.д.

Источник

Связи и их классификация. Идеальные связи

В аналитической механике широко используются понятия: «механическая система»; «связи», наложенные на механическую систему. Уточним эти понятия и проведём их классификацию.

Связи – материальные тела, осуществляющие ограничения, налагаемые на положения и скорости точек механической системы, которые должны выполняться при любых действующих на систему силах.

Эти ограничения записываются в виде уравнений или ограничений.

Уравнения связей – уравнения, которым в силу наложенных связей должны удовлетворять координаты точек механической системы и их скорости (первые производные от координат по времени).

Геометрические связи – связи, уравнения которых содержат только координаты точек механической системы.

Эти связи выполнены в виде тел, поверхностей, линий и т. п. Например, связь в виде некоторой поверхности описывается уравнением f(X, Y, Z) = 0.

Дифференциальные связи – связи, уравнения которых, кроме координат точек механической системы, содержат ещё первые производные от этих координат по времени.

Уравнение такой связи имеет вид

f(X, Y, Z, dX/dt, dY/dt, dZ/dt) = 0.

Голономные связи – геометрические связи и дифференциальные связи, уравнения которых можно проинтегрировать.

Неголономные связи – дифференциальные связи, уравнения которых не могут быть проинтегрированы.

Стационарные связи – связи, в уравнения которых время явно не входит.

Например, геометрическая стационарная связь в виде невесомого стержня длины l, ограничивающая перемещение материальной точки (рис. 6.11), описывается уравнением

X 2 + Y 2 + Z 2 – l 2 = 0.

Если в рассматриваемом примере (рис. 6.11) вместо стержня будет нить, длина которой с течением времени изменяется, то такая связь будет геометрически нестационарной. Эта связь описывается уравнением

X 2 + Y 2 + Z 2 – l 2 (t) = 0.

Двусторнние (удерживающие) связи – связи, допускающие возможные перемещения только в двух взаимно противоположных направлениях.

Примером такого типа связи служит, например, кулисный камень. Эти связи описываются уравнением f(X, Y, Z, t) = 0.

Односторонние (неудерживающие) связи – связи, при которых точки механической системы имеют возможные перемещения, противоположные которым не являются возможными.

К связям такого типа относится, например, шарнирно-подвижная опора. Аналитически эти связи описываются неравенствами типа f(X, Y, Z, t) ≥ 0.

Механическая система – любая совокупность материальных точек, движения которых взаимозависимы.

Голономная система – механическая система, на которую наложены голономные связи.

Неголономная система – механическая система, на которую наложена хотя бы одна неголономная связь.

Возможное перемещение системы – любая совокупность возможных перемещений точек данной механической системы, допускаемая всеми наложенными на неё связями.

Рассмотрим понятие «возможная работа силы», которое также широко применяют в аналитической механике.

Возможная (элементарная) работа силы – бесконечно малая величина, равная скалярному произведению вектора силы F на вектор возможного перемещения δS точки её приложения.

На рис. 6.12 показаны векторы F и δS.

Согласно рис. 6.12 и определению возможную работу δA(F) силы F определяют по формуле

δA(F) = F·δS = F·δS·cos(F, δS) = F·δS·cos(α).

В зависимости от величины угла α возможная работа δA(F) может быть положительной, отрицательной или равной нулю.

Рассмотрим случай, при котором под действием силы F тело совершает вращательное движение относительно оси ОХ (рис. 6.13).

При вращении тела возможную работу δA(F) силы F на возможном угловом перемещении δφ в общем случае определяют по формуле

δA(F) = ± М_ОХ(F)·δφ = ± (F·h)·δφ,

где М_ОХ(F) – момент силы F относительно оси ОХ вращения; h – плечо силы F относительно оси вращения.

Следует отметить, что при совпадении направления М_ОХ(F) и δφ возможная работа δA(F) > 0. Если направления М_ОХ(F) и δφ противоположны, то δA(F)
