28. Охрана труда при выполнении работ на коммутационных аппаратах.

28.1. Допуск к работе на коммутационном аппарате разрешается после выполнения технических мероприятий, предусмотренных Правилами, обеспечивающих безопасность работы, включая мероприятия, препятствующие ошибочному срабатыванию коммутационного аппарата.

28.2. Подъем на находящийся под рабочим давлением воздушный выключатель разрешается только при проведении наладочных работ и при испытаниях. Запрещается подъем на отключенный воздушный выключатель с воздухонаполненным отделителем, когда отделитель находится под рабочим давлением.

28.3. Перед подъемом на воздушный выключатель для испытания или наладки следует:

Во время нахождения работников на воздушном выключателе, находящемся под давлением, необходимо прекратить все работы в шкафах управления и распределительных шкафах. Выводы выключателя напряжением 220 кВ и выше действующих подстанций для снятия наведенного напряжения должны быть заземлены.

28.4. Перед допуском к работе, связанной с пребыванием людей внутри воздухосборников, следует:

28.5. Нулевые показания манометров на выключателях и воздухосборниках не могут служить достоверным признаком отсутствия давления сжатого воздуха.

Перед отвинчиванием болтов и гаек на крышках люков и лазов воздухосборников производителю работ следует лично убедиться в открытом положении спускных задвижек, пробок или клапанов с целью определения действительного отсутствия сжатого воздуха.

Спускные задвижки, пробки (клапаны) разрешается закрывать только после завинчивания всех болтов и гаек, крепящих крышки люков (лазов).

28.6. Во время отключения и включения воздушных выключателей при опробовании, наладке и испытаниях присутствие работников около выключателей запрещается.

Команду на выполнение операций выключателем производитель работ должен подать после того, как члены бригады будут удалены от выключателя на безопасное расстояние или в укрытие.

28.7. Для пробных включений и отключений коммутационного аппарата при его наладке и регулировке разрешается при несданном наряде временная подача напряжения в цепи оперативного тока, силовые цепи привода, а также подача воздуха на выключатели.

Установку снятых предохранителей, включение отключенных автоматов и открытие задвижек для подачи воздуха, а также снятие на время опробования плакатов безопасности должен осуществлять оперативный персонал.

Операции по опробованию коммутационного аппарата имеет право осуществлять производитель работ, если на это получено разрешение выдавшего наряд и подтверждено записью в строке «Отдельные указания» наряда, либо оперативный персонал по требованию производителя работ.

После опробования, при необходимости продолжения работы на коммутационном аппарате, оперативным персоналом должны быть выполнены технические мероприятия, требуемые для допуска бригады к работе.

В электроустановках, не имеющих местного оперативного персонала, повторного разрешения для подготовки рабочего места и допуска к работе после опробования коммутационного аппарата производителю работ не требуется.

Источник

ПУЭ 7. Правила устройства электроустановок. Издание 7

Раздел 1. Общие правила

Глава 1.8. Нормы приемо-сдаточных испытаний

Воздушные выключатели

1.8.19. Воздушные выключатели всех классов напряжения испытываются в объеме, предусмотренном настоящим параграфом. ¶

Таблица 1.8.16. Наименьшее допустимое сопротивление опорной изоляции и изоляции подвижных частей воздушных выключателей. ¶

Сопротивление изоляции, МОм, при номинальном напряжении выключателя, кВ

Опорный изолятор, воздухопровод и тяга (каждое в отдельности), изготовленные из фарфора

Тяга, изготовленная из органических материалов

1. Измерение сопротивления изоляции: ¶

а) опорных изоляторов, изоляторов гасительных камер и отделителей и изолирующих тяг выключателей всех классов напряжений. Производится мегаомметром на напряжение 2,5 кВ или от источника напряжения выпрямленного тока. ¶

В случае необходимости измерение сопротивления изоляции опорных изоляторов, изоляторов гасительных камер и отделителей следует производить с установкой охранных колец на внешней поверхности. ¶

Сопротивление изоляции должно быть не ниже значений, приведенных в табл. 1.8.16. ¶

б) вторичных цепей, обмоток электромагнитов включения и отключения. Производится в соответствии с 1.8.34. ¶

2. Испытание повышенным напряжением промышленной частоты: ¶

а) изоляции выключателей. Обязательно для выключателей до 35 кВ. Опорную цельнофарфоровую изоляцию выключателей следует испытывать повышенным напряжением промышленной частоты в соответствии с табл. 1.8.17. Продолжительность приложения нормированного испытательного напряжения 1 мин. ¶

Изоляция выключателей, состоящая из многоэлементных изоляторов, испытывается в соответствии с 1.8.32; ¶

б) изоляции вторичных цепей и обмоток электромагнитов управления. Производится в соответствии с 1.8.34. ¶

3. Измерение сопротивления постоянному току: ¶

а) контактов воздушных выключателей всех классов напряжения. Измерению подлежит сопротивление контактов каждого элемента гасительной камеры, отделителя, ножа и т. п. в отдельности. Наибольшие допустимые значения сопротивления контактов воздушных выключателей приведены в табл. 1.8.17. ¶

б) обмоток электромагнитов включения и отключения выключателей. Устанавливается для каждого типа выключателей согласно табл. 1.8.18 или данным завода-изготовителя. ¶

в) делителей напряжения и шунтирующих резисторов выключателя. Для них нормы устанавливаются по данным завода-изготовителя. ¶

Таблица 1.8.17. Наибольшее допустимое сопротивление постоянному току контактов воздушных выключателей на номинальный ток 2 кА. ¶

Источник

Какие технические мероприятия перед допуском к работе на электродвигателях указаны неверно?

Какие требования безопасности при проведении работ на электродвигателях одного напряжения выведенных в ремонт агрегатов по одному наряду указаны неверно?

Какое требование по включению электродвигателя для опробования после ремонта не соответствует требованиям Правил?

Каким образом регламентировано проведение работ на вращающемся электродвигателе без соприкосновения с токоведущими и вращающимися частями?

Что не допускается работнику, обслуживаемому щеточный аппарат на работающем электродвигателе?

Какие мероприятия при испытаниях воздушных выключателей указаны неверно?

Какие мероприятия необходимо выполнить перед подъемом на воздушный выключатель для его испытания?

697-196. Кто может осуществлять операции по опробованию коммутационного аппарата при его наладке? Укажите два правильных варианта ответов.

В какое положение необходимо устанавливать тележку с выключателем при работе в отсеке шкафа КРУ?

В какое положение необходимо устанавливать тележку КРУ с выключателем для опробования и работы в цепях управления и защиты?

700-199.В каких случаях разрешается устанавливать тележ­ку КРУ с выключателем в контрольное положение? Укажите два правильных варианта ответов.

Какие осмотры и ремонты разрешаются при работах на оборудовании мачтовых и столбовых ТП и КТП без отключения питающей линии выше 1000 В?

Как должна выполняться работа, если расстояния до токоведущих частей, находящихся под напряжением, меньше допустимых?

Как производится допуск к работам на мачтовых ТП и КТП киоскового типа независимо от наличия или отсутствия напряжения на линии?

Каким образом должны выполняться осмотры силовых трансформаторов, масляных шунтирующих и дугогасящих реакторов?

Как должны выполняться осмотры газового реле после срабатывания?

Каким документом регламентируются работы, связанные с выемкой активной части из бака трансформатора (реактора) или поднятием колокола?

Как производится работа внутри баков трансформатора?

Светильниками какого напряжения необходимо пользоваться при работе внутри трансформатора?

Как избежать появления электростатического заряда в процессе слива и залива трансформаторного масла в трансформаторы 110 кВ и выше?

Что запрещено при выполнении работ на измерительных трансформаторах тока?

Какие требования к измерительным трансформаторам тока указаны неверно?

Что необходимо выполнить перед началом работ, связанных с разъединением трубопровода (замена задвижки, участка трубы)?

В каком случае допускается открывать кожух электрического котла?

Источник

Инструкции / Инструкции по эксплуатации оборудования подстанций

Испытание воздушных выключателей

Воздушные выключатели являются наряду с масляными выключателями основными коммутационными аппаратами, устанавливаемые в распределительных устройствах, высотного напряжения для разрыва электрической цепи под нагрузкой и отключения токов короткого замыкания.

Воздушные выключатели устанавливаются на ОРУ напряжением 330 кВ и выше. На ОРУ напряжением 35, 110 и 220 кВ они устанавливаются при отсутствии масляных выключателей необходимых параметров или по требованиям устойчивости системы электроснабжения.

Воздушные выключатели выпускаются и эксплуатируются трех серий:

— серия ВВБ с металлическими гасительными камерами;

— серии ВНВ со стеклоэпоксидными гасительными камерами и с двойным модулем 220 кВ в отличие от выключателя ВВБ, которые имеют по конструкции гасительных камер модуль 110 кВ;

— серии ВВ в закрытыми воздухонаполненными отделителями.

Испытания и опробования воздушных выключателей необходимо проводить с соблюдением общих и специальных мер по технике безопасности. Персонал, выполняющий наладочные работы, должен находиться при испытаниях в защитном месте (испытательной лаборатории, передвижной мастерской и п.т.) не ближе в 15-20 м от крайней фазы. Доступ к выключателю, на котором ведутся испытания, отражают канатом в радиусе 50-60 м.

Нормы приемо-сдаточных испытаний воздушных выключателей.

Объем приемо-сдаточных испытаний воздушных выключателей.

В соответствии с требованиями ПУЭ вводимые в эксплуатацию воздушные включатели подвергаются испытаниям в следующем объеме:

1. Измерение сопротивления изоляции.

а) опорных изоляторов гасительных камер и отделителей и изолирующих тяг выключателей всех каналов напряжений;

б) вторичных цепей, обмоток электромагнитов включения и отключения.

2. Испытание повышенным напряжением промышленной частоты.:

а) изоляция выключателей;

б) изоляция вторичных цепей и обмоток электромагнитов управления.

3. Измерение сопротивления постоянному току:

а) контактов воздушных выключателей всех классов напряжения;

б) обмоток электромагнитов включения и отключения выключателей;

в) делителей напряжения и шунтирующих резисторов выключателя.

4. Проверка характеристик выключателя.

5. Проверка срабатывания привода выключателя при пониженном напряжении.

1. Испытание выключателя многократным включением и отключением.

2. Испытание конденсаторов делителей напряжения воздушных выключателей.

3. Проверка хода якоря электромагнита управления.

Измерение сопротивления изоляции:

а) опорных изоляторов, изоляторов гасительных камер и отделителей и изолирующих тяг. Производится для выключения всех классов напряжений мегаомметром на напряжение 2,5 кВ или от источника напряжения выпрямленного тока.

В случае необходимости, особенно при измерениях в сырую погоду, для исключений влияния токов утечки на показания мегаомметра на внешней поверхности изоляторов устанавливаются охранные кольца (рис. 1),

Предельные значения сопротивления изоляции приведены в табл. 1.

Рис. 1. Схема измерения изоляции изоляторов с применением охряных колец:

Таблица 1. Наименьшее допустимое сопротивление опорной изоляции и изоляции подвижных частей воздушных выключателей

Сопротивление изоляции, МОм, при номинальном напряжении выключателя, кВ

Опорный изолятор, воздухопровод и тяга (каждое в отдельности), изготовленные из фарфора

Тяга, изготовленная из органических материалов

б) вторичных цепей, обмоток электромагнитов включения и отключения. Измерение производится со всеми присоединенными аппаратами цепей управления, защиты и сигнализации мегаомметром на напряжение 500-1000 В. Сопротивление изоляции не должно быть менее 1 МОм.

Методика измерения сопротивления изоляции изложена в испытание изоляции электрооборудования повышенным напряжением.

Испытание повышенным напряжением повышенной частоты:

а) изоляции выключателей. Обязательно производится для выключателей напряжением до 35 кВ включительно. Испытание опорной изоляции выключателя, состоящий из многоэлементных изоляторов, повышенным напряжением промышленной частоты выполняется напряжением 50 кВ, прикладываемым к каждому элементу изоля тора. Опорную цельнофарфоровую изоляцию испытывают напряжением промышленной частоты по нормам, приведенным в табл. 2.

Таблица 2. Испытательные напряжения промышленной частоты электрооборудования классов напряжения до 35 кВ

Номинальное напряжение, кВ

Испытательное напряжение, кВ

На заводе изготовителе

Аппараты, КРУ и КТП

Перед вводом в эксплуатацию и в эксплуатации

Другие виды изоляции

Примечание: Испытательное напряжение для аппаратов и КРУ распространяются как на на их изоляцию относительно земли и между полюсами, так и на промежуток между контактами с одним или двумя (значение в скобке) разрывами на полюс.

Продолжительность приложения нормированного испытательного напряжения 1мин.

б)изоляции вторичных цепей и обмоток электроприемников управления. Испытание проводится напряжением 1 кВ со всеми присоединительными аппаратами в течение 1мин.

Методика испытания повышенным напряжением промышленной частоты приведена в испытание изоляции электрооборудования повышенным напряжением.

а) контактов воздушных выключателей. Измерения выполняются для выключателей всех классов напряжений. Измерению подлежит сопротивление всего тока ведущего контура, а также сопротивление контактных разрывов каждой камеры, отделителя, ножа и т.п. в отдельности. Для измерений применяют микроомметры, двойные мосты или метод ампер-вольтметра. Сопротивления постоянному току контактов должно быть не более допустимых значений, указанных в табл. 3. или заводской документации.

Таблица 3. Наибольшие допустимые сопротивления постоянному току контактов воздушных выключателей

Номинальное напряжение кВ

всего контура полюса

одного разрыва гасителной камеры

одного разрыва отделителя

одного дугогасительного устройства

Если измерение величины выше нормируемых, то необходимо произвести ревизию контактов и повторить измерение.

б) обмоток электромагнитов включения и отключения выключателей. Измерение производится с помощью одинарного моста. Значение сопротивлений указывается для каждого типа выключателя согласно табл. 4. или данным завода-изготовителя.

Таблица 17.4. Сопротивление постоянному току обмоток электромагнитов воздушных выключателей

Соединение электромагнитов фаз

Сопротивление обмоток, Ом

Раздельное или параллельное (электромагниты с форсировкой)

ВВН-110, ВВ-220 ВВН-220

Раздельное или параллельное

ВВН-35, ВВН-110 ВВН-154, ВВ-220

Раздельное или параллельное

в) делителей напряжения и шунтирующих резисторов выключателя. Измерение величины сопротивления постоянному току должны соответствовать нормам. приведенным в табл. 5. или заводским данным.

Таблица 5. Наибольшие допустимые сопротивления постоянному току элементов омических делителей напряжения и шунтирующих резисторов воздушных выключателей

ВВН-220-10, ВВН-154-8, ВВН-220-15

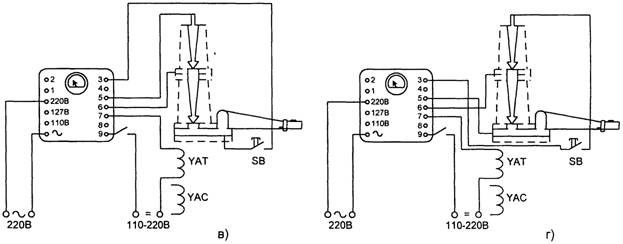

Рис. 2. Схемы измерения временных характеристик воздушного выключателя с помощью электрического миллисекундомера:

Методика измерений сопротивления постоянному току приведена в испытание изоляции электрооборудования повышенным напряжением.

Измерение временных характеристик при наладке воздушных выключателей про
изводят при помощи электрического миллисекундомера или светолучевого осциллогра фа.

Проверка временных характеристик с использованием электрического миллисекундомера осуществляется по схемам рис. 2.

Измерение собственного времени включения и отключения выключателя производят по схемам. показанным на рис. 2 а, б.

Измерение разновременности размыкания контактов дугогасительных камер выполняют по схемам рис. 2 в, г. Если стрелка прибора при измерении по схеме рис. 2 в остается на нуле, то это означает, что либо контакты размыкаются одновременно, либо контакты первого разрыва ( IPГK) размыкаются позднее контакта второго разрыва ( IIРГК). В этом случае необходимо измерения по схеме рис. 2 г.

У выключателей с числом дугогасящих разрывов больше двух неодновременность размыкания контактов дугогасительных камер сначала определяется для первого и второго разрывов аналогично описанному, затем для контактов второго и третьего разрывов и т. д. При этом контакты всех разрывов, кроме испытуемой пары, должны быть надежно закорочены.

Измерение бесконтактной паузы дугогасительной камеры (времени, в течение которого контакты дугогасительной камеры находятся в разомкнутом положении) производится по схеме рис. 2 д. Измерение производится отдельно для каждого разрыва.

Измерение времени запаздывания ножа отделителя при отклонении (времени от момента размыкания контактов дугогасительной камеры до момента выхода ножа отде лителя из неподвижного контакта) производится по схеме рис. 2 е.

Шунтирующие сопротивления у дугогасительных камер при измерениях временных характеристик выключателей должны быть отсоединены.

Измерение скорости движения ножа отделителя осуществляется с помощью вибрографа. На рис. 3 приведена схема установки вибрографа и определения скорости движения ножа отделителя по виброграмме.

Скорость движения конца ножа определяется

Рис. 3. Схема определения скорости движения ножа отделителя по виброграмме:

Отрезок 1 измеряется на виброграмме между нулевыми точками синусоиды. Время t определяется числом периодов, содержащихся в отрезке 1.

На рис. 4 приведена осциллограмма операции «отключения» выключателя.

Рис. 4. Осциллограмма работы контактов воздушного выключателя при отключении

По этой осциллограмме можно определить:

— длительность вибрации контактов камеры при их смыкании (от точки 1 до точки ж);

— длительность отключающей камеры (от точки а до точки и).

На рис. 5. приведена осциллограмма включения выключателя.

Рис. 5. Осциллограмма работы контактов воздушного выключателя при включении

По этой осциллограмме определяют:

— разновременность замыкания контактов отделителя (участок б-в);

— длительность включающей команды (от точки а до точки и).

При расшифровке осциллограмм масштаб времени определяется из выражения:

Скорость движения фотоленты для регистрации изменяющихся во времен велики при использовании светолучевых осциллографов устанавливается примерно равной 2500 мм/с.

Рис. 6. Диск регулятора хода ножа отделителя воздушного выключателя

Схема осциллографирования работы выключателя с ножевым отделителем приведена на рис. 7.

Помимо регистратора хода ножа отделителя при наладке применяется вспомогательный контакт 2Т для фиксации отключенного положения ножа, установленный на нижнем элементе камеры.

Рис. 7. Схема осциллографирования работы воздушного выключателя с ножевым отделителем:

Рис. 8. Осциллограмма отключения воздушного выключателя с ножевым отделителем:

На рис. 8 представлена осциллограмма отключения выключателя с ножевым отделителем.

— время движения ножа от момента выхода из губок до полной остановки (промежуток С);

— время от подачи команды на отклонение до полной остановки ножа (промежуток а);

— время от подачи команды на отклонение до выхода ножа из губок (промежуток 1);

— число ламелей и изоляционных промежутков (n), пройденных ножом определяется по осциллограмме).

Кроме перечисленных временных характеристик по осциллограмме может быть определена линейная скорость конца ножа на любом участке его движения из выражения

На осциллограмме (рис. 8, линия Н) скорость ножа, определенная на участке 23 по отрезку l₂, является скоростью в момент выхода ножа из губок неподвижного контакта отделителя. Максимальна же скорость имеет место на участке 9-10, длина которого l₂ минимальна.

Аналогично по осциллограмме включения выключателя с ножевым отделителем могут быть определены:

— угол поворота ножа от начального положения до момента обрыва тока в электромагните включателя.

Характеристики выключателя, снятые при номинальном, минимальном и максимальном рабочих давлениях при простых и сложных циклах, должны соответствовать данные завода-изготовителя.

Напряжение срабатывания электромагнитов управления определяется при максимальном давлении воздуха в банках 2,06 МПа (21,0 кгс/см 2 ) по схемам, приведенным на рис. 9.

Рис. 9. Схемы измерения напряжения и тока срабатывания электромагнитов управления приводов выключателей:

Напряжение на электромагниты управления должны подаваться толчком. При необходимости напряжение поднимается на 4÷б В (при отключенных электромагнитах) и вновь подается толчком и т.д. до срабатывания привода выключателя. Затем при неизменном положении движка реостата (ручки автотрансформатора) вместо электромагнита управления включается сопротивление, равное по значению сопротивлению обмотки электромагнита, и по вольтметру определяется напряжение срабатывания. Во избежание повреждения обмоток электромагнитов импульсы следует подавать кратковременно.

Напряжение срабатывания электромагнитов управления должно быть не более б5% номинального.

Испытание выключателя многократным включением и отключением.

Количество операций выполняемых при разных значениях давления воздуха, приведено в табл. б.

Таблица 6. Количество операций при испытаниях воздушных выключателем многократными опробываниями

Источник
